ED8050变压器油中气体在线监测系统

发布时间:2017/05/16 点击量:

产品简介

ED8050变压器油中气体在线监测系统(多组分)由油气分离模块、组分分离模块、气体检测模块、电源模块、通讯模块等几部分组成,实现变压器油中气体采集、计算、显示及故障诊断功能。可同时实现H2、CO、CH4、C2H2、C2H6、C2H4、CO2多种气体含量监测。

ED8050变压器油中气体在线监测系统(多组分)采用色谱分析原理,采用独创的真空脱气技术,实现对油中H2、CO、CO2、CH4、C2H4、C2H6、C2H2等七种全组分气体以及微水的检测(O2组分检测可按用户需求定制)。系统适用于35kV及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备气体及微水的检测。系统通过对绝缘油中溶解气体的测量和分析,能够及时发现和诊断变压器内部故障,随时掌握设备的运行状况,弥补了实验室色谱分析监测周期长的不足,为保证变压器安全经济运行和状态检修提供了技术支持。


产品特点

♦ 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6的浓度及增长率;

♦ 油气分离速度快,仅需10分钟左右,采用特殊的环境适应技术,消除温、湿度变化对气体分配系数的影响;

♦ 分析后的油样采用脱气和缓冲处理技术,消除回注变压器本体的油样中夹杂的气泡,多层隔离式回注油(返油)技术,绝对保证载气不会带进变压器本体中;

♦ C2H2最低检测限可达 0.1μL/L ;

♦ 采用双回路多模式恒温控制,控温精度达±0.1 ℃,设备配有自动恒温工业空调;

♦ 采用嵌入式处理器控制系统,将油气分离、数据采集、色谱分析、浓度计算、数据报警、设备状态监控等多功能集于一体,不会出现数据丢失等情况,大大提高了系统的可靠性和稳定性;

♦ 功能接口电路采用光耦隔离设计,进一步提高系统抗干扰性能;

♦ 采用基于RS-485的总线标准,可实现全数字、远程数据传输、控制和参数设置;

♦ 加强系统故障诊断功能,提供改良三比值法、大卫三角法和立方体图示法,给出诊断结果 ;

♦ 加强系统自检,增加远程维护功能,提供设备异常事件报警;

♦ 支持 TCP/IP网络协议,提供同类监测设备组网功能,可实现某一区域的集中远程诊断;

♦ 系统结构紧凑,安装维护简便,操作人性化;

此外,ED8050变压器油中气体在线监测系统(多组分)采用了模块化设计,高性能嵌入式处理器的应用使色谱在线监 测系统更加稳定可靠,并具有下列特点:

♦ 更快的分析周期,最小监测周期为 40-60  分钟,可由用户自行设置,推荐检测周期 为 24 检测一次;

♦ 油气分离速度快,仅需 10 分钟左右,采用特殊的环境适应技术,消除温、湿度变化 对气体分配系数的影响;

♦分析后的油样采用脱气和缓冲处理技术,消除回注变压器本体的油样中夹杂的气泡, 多层隔离式回注油(返油)技术,绝对保证载气不会带进变压器本体中;

♦ C2H2  最低检测限可达 0.1 μ L/L ;

♦ 采用双回路多模式恒温控制,控温精度达 ±0.1  ℃ ,设备配有自动恒温工业空调;

♦ 采用嵌入式处理器控制系统,将油气分离、数据采集、色谱分析、浓度计算、数据 报警、设备状态监控等多功能集于一体,不会出现数据丢失等情况,大大提高了系统的可靠 性和稳定性;

♦ 功能接口电路采用光耦隔离设计,进一步提高系统抗干扰性能;

♦ 采用基于 RS-485  的总线标准,可实现全数字、远程数据传输、控制和参数设置;

♦ 加强系统故障诊断功能,提供改良三比值法、大卫三角法和立方体图示法,给出诊 断结果 ;

♦ 加强系统自检,增加远程维护功能,提供设备异常事件报警;

♦ 支持 TCP/IP  网络协议,提供同类监测设备组网功能,可实现某一区域的集中远程 诊断;

♦ 可扩展性高,可便捷的与其它监测装置集成;

♦ 系统结构紧凑,安装维护简便,操作人性化;


技术参数

工作电源                            AC220V/50Hz
钢瓶载气                            高纯空气99.999%,可在当地配置
载气更换                            三年左右
脱气模块寿命                        八年以上
油气平衡时间                        10分钟
分析周期                            1小时,可任意设定
标定周期                            大于2年
色谱柱寿命                          大于8年
检测器寿命                          大于8年
数据存储周期                        20年
取油口耐受压力                      ≥0.34MPa
载气瓶使用时间                      ≥400次
变压器油温范围                      +15℃~+80℃
工作环境温度                        -40℃~+70℃
工作环境湿度                        5%~95% ,无冷凝
大气压力                            80kPa~110kPa
防护等级                            IP65

检测指标

序号

监测气体

检测范围

最低检测浓度

检测精度

1

H2

1~5000μL/L

1μL/L

±10%

2

CO

1~5000μL/L

1μL/L

±10%

3

CO2

10~10000μL/L

10μL/L

±10%

4

CH4

0.5~4000μL/L

0.5μL/L

±10%

5

C2H6

0.5~3000μL/L

0.5μL/L

±10%

6

C2H4

0.5~4000μL/L

0.5μL/L

±10%

7

C2H2

0.1~2000μL/L

0.1μL/L

±10%

8

微水(可选)

1~100μL/L

1μL/L

±10%


设备成套性

ED8050变压器油色谱在线监测系统由现场监测单元(色谱数据采集装置 ED8050-01  )、 主控室单元(数据处理服务器ED8050-02  )及监控软件(监测与预警软件ED8050-03) 组成。现场监测单元即色谱数据采集装置由油样循环采集单元、油气分离单元、气体检测单元 、数据采集单元、现场控制处理单元、通讯控制单元及辅助单元组成。其中辅助 单元包括置于色谱数据采集器内的载气,变压器接口、油管及通信电缆等。

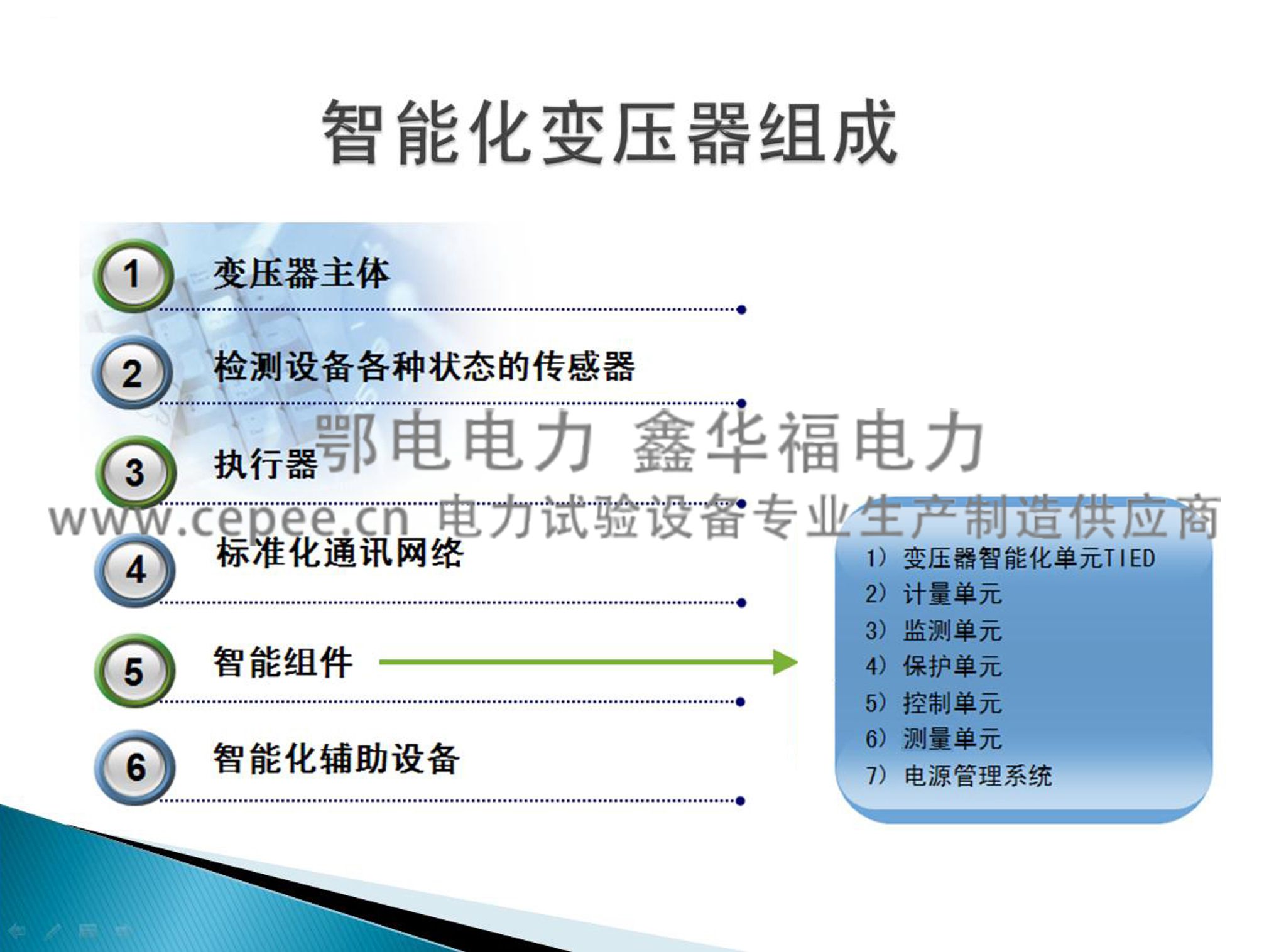

ED8050变压器油中气体在线监测系统

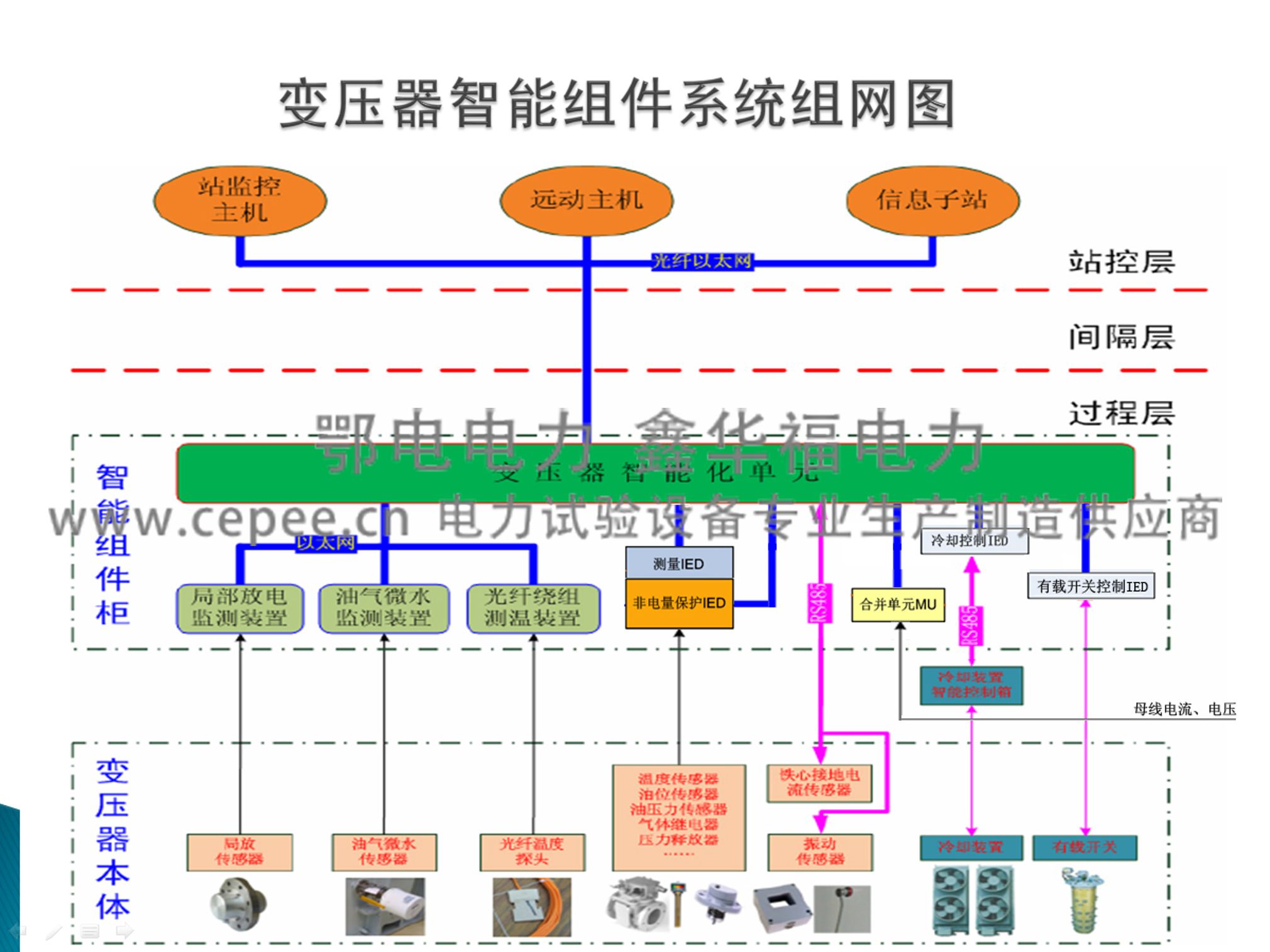

ED8050变压器油中气体在线监测系统

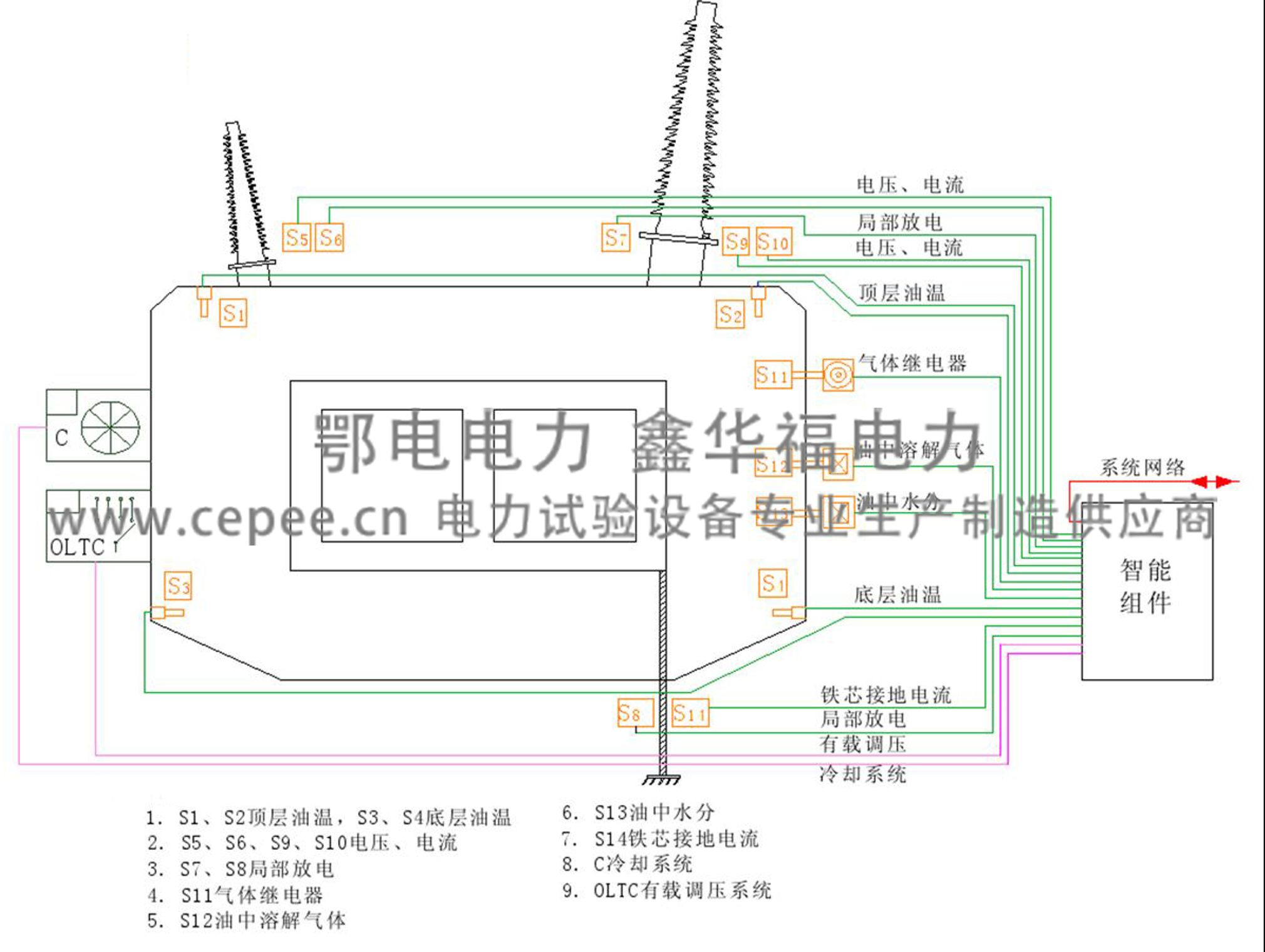

ED8050变压器油中气体在线监测系统

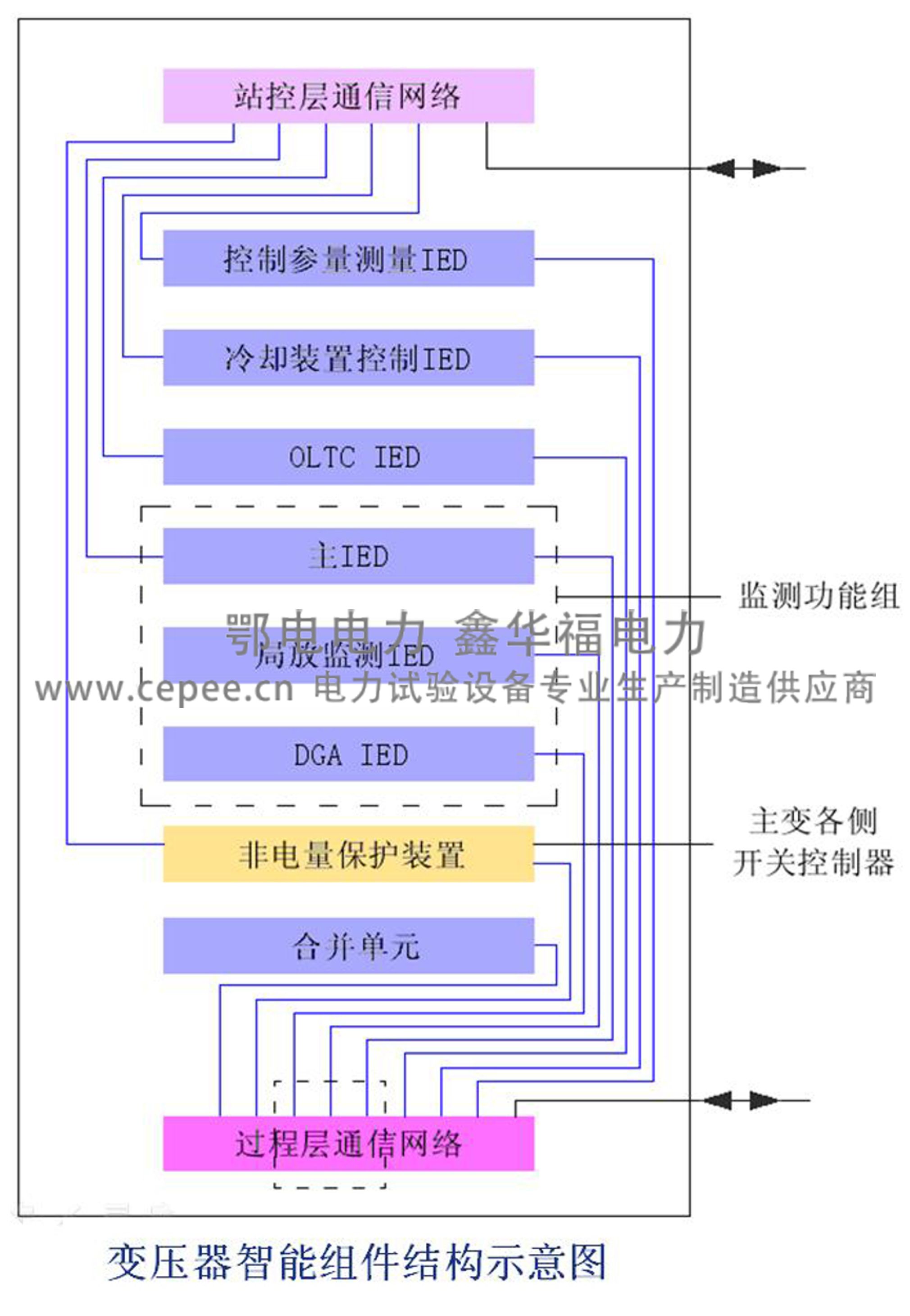

ED8050变压器油中气体在线监测系统
ED8050变压器油中气体在线监测系统
