ED8040型变压器铁芯接地电流在线监测装置

发布时间:2017/05/16 点击量:

产品简介

  电力变压器是电力系统的重要组成设备之一,其安全稳定运行是电力系统安全的重要保证。变压器正常运行时,其铁芯及其金属夹件必须一点可靠接地,否则铁芯对地会产生悬浮电压或铁芯多点接地而产生发热故障,严重威胁变压器及电网的安全。通过对铁芯接地电流的监测即可直接反映出变压器是否存在铁芯多点接地,随着自动化水平的提高,采用在线监测装置对变压器铁芯接地电流进行监测具有实时性好、精度高的优势,可及时准确的发现故障隐患,避免人工巡检导致的人力物力浪费以及时效性差导致的安全隐患。

  ED8040型变压器铁芯接地电流在线监测装置可有效的对铁芯接地电流进行实时监测,具有精度高、稳定性好、功能强的优势,可结合电气设备状态评价系统进行状态检修、评估、预警和风险分析,有效提高变压器的安全运行水平。

    ED8040型变压器铁芯接地电流通过穿心式电流互感器隔离变换为小信号,经信号转换、滤波与放大等调理电路,由模数转换器变换为数字信号,微处理器经过数字滤波与运算获得铁芯接地电流;本地显示接口可显示实时接地电流,当超过报警限值时具有LED指示;装置可通过隔离RS485/CAN/GSM/GPRS通信接口(订货时选择)与状态监测系统等后台实时通信。

  ED8040型变压器铁芯接地电流在线监测装置具有限流电阻投切控制单元接口,当电流超过设定限值时自动逐档投入限流电阻(4档阻值)以降低接地电流作为应急措施,电流低于限值时自动切除限流电阻。

应用场合

  ED8040型变压器铁芯接地电流在线监测装置可适应各种环境条件下对变压器进行监测,根据不同的应用需求,装置可配置为接入变电设备综合状态监测系统、独立GSM短信实现监测、或两者结合应用。


产品别称


变压器铁芯接地、变压器铁芯接地电流、变压器铁芯夹件接地、干式变压器铁芯接地、变压器铁芯两点接地、变压器铁芯多点接地、变压器接地装置、变压器在线监测装置、变压器油在线监测装置\变压器铁芯接地、变压器铁芯接地电流在线监测仪、铁芯接地监测单元、铁芯接地在线监测仪

产品特点

  ● 实时监测变压器铁芯接地电流;
  ● 采用5位数码管本地显示实时接地电流,具备电源、运行、通信、报警各种状态指示;
  ● 具有RS485/CAN/GSM/GPRS多种通信接口可选,可实现定期数据主动上传或请求应答上传;可接入状态监测系统后台或独立运行通过短信定期发送数据给运维管理人员;
  ● 可设置2级报警限值(预警限和报警限),电流超过预警限值时主动通过通信接口上传数据,超过报警限值时装置本地发光报警并通过通信报警;
  ● 具有限流电阻投切单元接口,实现铁芯接地电流的自动限制并报警;
  ● 装置具有内部非易失存储空间,断电不丢失数据;
  ● 装置具备自诊断和自恢复功能,装置异常、通信异常时报警。

  ED8040型变压器铁芯接地电流在线监测装置性能稳定,功能强大,具有如下技术特点:


  ● 监测数据准确可靠

  ED8040型变压器铁芯接地电流在线监测装置采用特制电流互感器、高精度模拟电路及先进的数字信号处理技术,测量范围宽(1mA~30A),精度高(±1%),抗干扰性能好。

  ● 应用配置灵活
  ED8040型变压器铁芯接地电流在线监测装置具有多种通信接口,可配置接入电气设备综合监测系统,也可独立配置为通过GSM短信实现监测。

  ● 安装维护简单
  ED8040型变压器铁芯接地电流在线监测装置本体与电流互感器采用分体设计,专用的夹具使电流互感器可灵活安装到铁芯接地引下线上,装置本体可根据现场情况灵活安装至不同位置;

  ED8040型变压器铁芯接地电流在线监测装置具备完善的自检功能,可及时判断装置的状态并告警;

  可在不影响变压器运行的情况下对所有部件包括传感器(旁路铁芯接地引下线)进行安装和维护。

  ● 安全可靠
  穿心式电流互感器不破坏接地引下线,对变压器的安全运行无任何影响;

  所有元件均采用工业化标准生产,具有良好的抗电磁冲击及温度突变能力;

  ED8040型变压器铁芯接地电流在线监测装置采用全密封设计,具备防腐、防风、防尘、防电磁干扰等功能,能适应户外恶劣运行环境。

  ● 组成原理


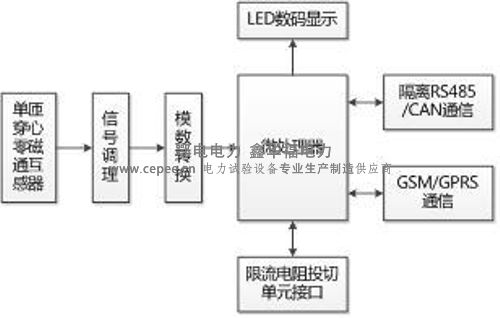

  ED8040型变压器铁芯接地电流在线监测装置由穿心式电流互感器、信号采集与处理电路、通信及显示

  接口等组成,其组成如下图:
ED8040型变压器铁芯接地电流在线监测装置

变压器铁芯接地电流通过穿心式电流互感器隔离变换为小信号,经信号转换、滤波与放大等调理电路,由模数转换器变换为数字信号,微处理器经过数字滤波与运算获得铁芯接地电流;本地显示接口可显示实时接地电流,当超过报警限值时具有LED指示;装置可通过隔离RS485/CAN/GSM/GPRS通信接口(订货时选择)与状态监测系统等后台实时通信。

装置具有限流电阻投切控制单元接口,当电流超过设定限值时自动逐档投入限流电阻(4档阻值)以降低接地电流作为应急措施,电流低于限值时自动切除限流电阻。


技术参数

      测量参量

  检测参量:铁心/夹件接地电流
  测量范围:1mA~10A
  准确度:±1% 或 ±1mA

  通信接口


  ● RS485通信接口
  ○ 波特率:1200bps~19200bps,默认9600bps;
  ○ 隔离电压2500VRms;
  ○ 总线最大节点数:255个;

  ● CAN通信接口(RS485/CAN订货时说明)
  ○ 波特率:10kbps~500kbps,默认10kbps;
  ○ 隔离电压2500VRms;
  ○ 总线最大节点数:110个;

  ● GSM/GPRS接口(订货时说明)
  ○ 工作频段: 4频,850 MHz/900 MHz/1800 MHz/1900 MHz ;
  ○ GSM中英文短消息,收发号码设置10个;
  ○ GPRS class 10,最大下行速率85.6 kbit/s,最大上行速率42.8 kbit/s,支持TCP/IP、FTP、HTTP协议。
  显示

  ● 5位数码管显示电流
  ● 电源、运行、通信、报警4位LED指示

  工作电源


  ● 电压:85~264VAC
  ● 频率:47~63Hz
  ● 功率:≤5W

  机械特性


  ● 装置本体尺寸:252mmХ164mmХ71mm,重量:1.8kg
  ● 穿心互感器:
  不含夹具:114mmХ114mmХ52mm-孔径ø55mm
  含安装夹具:140mmХ120mmХ110mm
  重量:1.6kg
  防护等级
  ● 装置本体:IP65
  ● 穿心电流互感器:IP68
  环境条件
  ● 工作温度:-40℃~+65℃
  ● 储存温度:-45℃~+80℃
  ● 工作湿度:≤95%,无凝结
  ● 大气压力:80kPa~110kPa
  ● 海拔高度:≤2000m

设备成套性


ED8040型变压器铁芯接地电流在线监测装置PT采样保护盒

ED8040型变压器铁芯接地电流在线监测装置电流互感器

ED8040型变压器铁芯接地电流在线监测装置互感器
