SF6微水密度在线监测

发布时间:2017/08/17 点击量:

产品简介

 系统结构及系统组成

系统总体结构

ED0507型在线监测系统由传感器、现场采集单元、服务器(根据需要进行配置)、RC3000型在线监测系统软件组成。其系统总体所示。系统逻辑结构如图2所示。

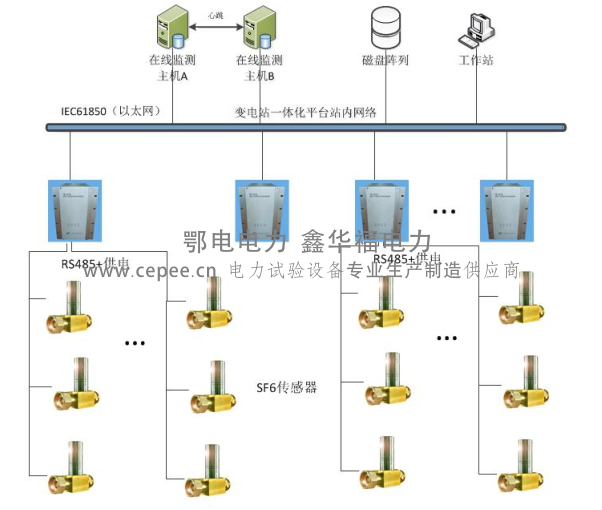

系统结构图

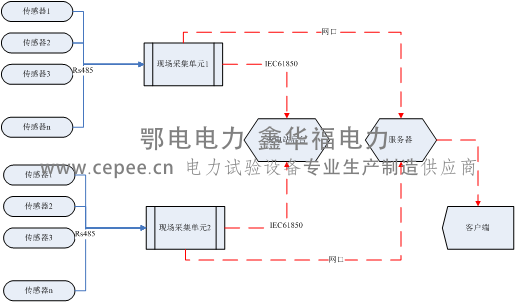

系统逻辑 结构





产品特点

系统硬件结构

ED0507型在线监测系统硬件由传感器、现场采集单元、服务器(根据需要进行配置)组成。

传感器

传感器采用专门用于GIS中SF6气体微水、密度检测的微水传感器,传感器提供5项参数,分别是压力(MPa)、密度(MPa)、微水(PPmv)、温度(℃)和湿度(%)。传感器的数据接口为RS485,采集的是数字量。

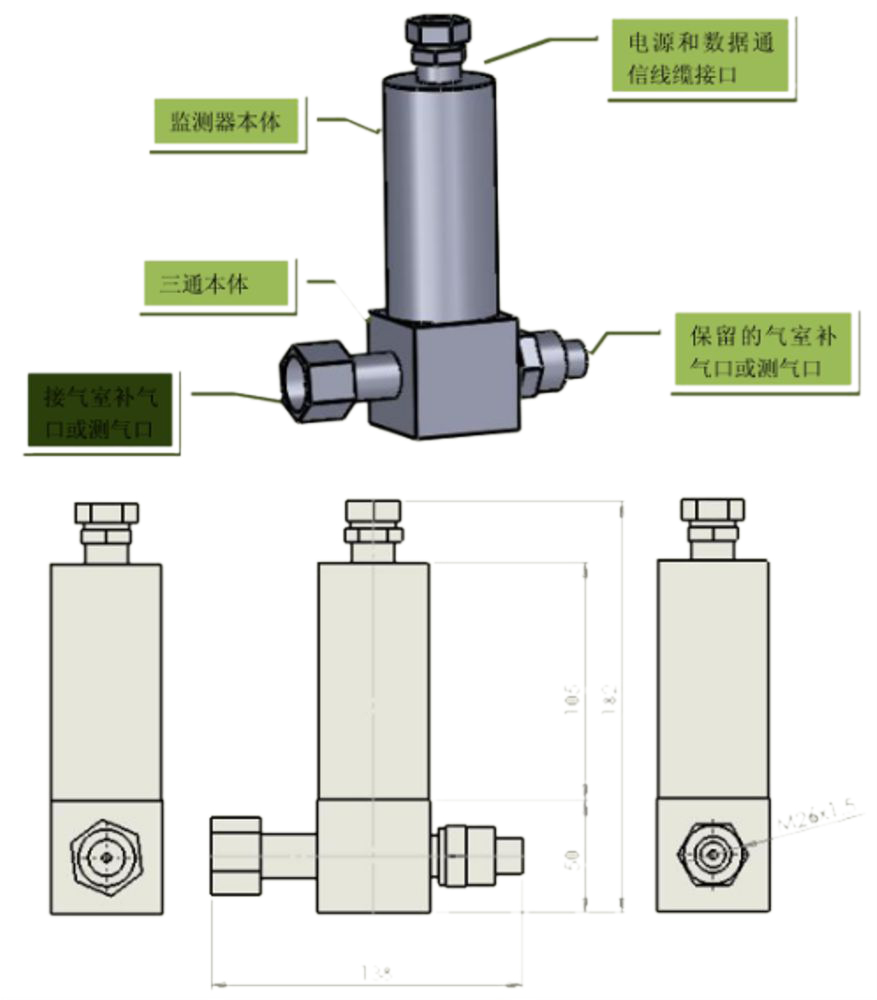

传感器结构如下:

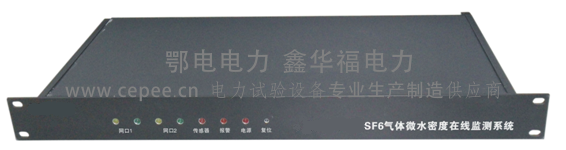

现场采集单元

现场数据采集单元负责传感器采集数据的分析及数据上传后台工作。

后台监控软件

ED0507型在线监测系统软件主要有如下功能:

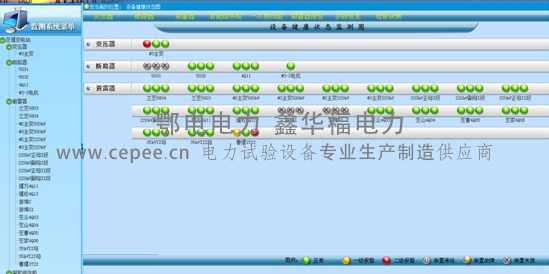

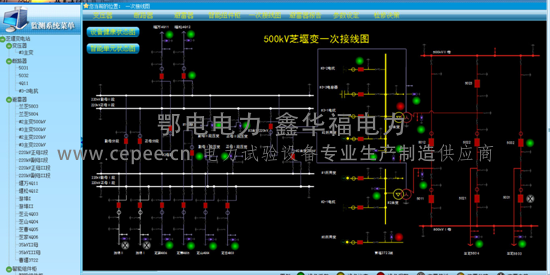

变电站一次接线图实时显示界面

变电站一次设备状态监测界面


SF6密度微水实时数据监测界面

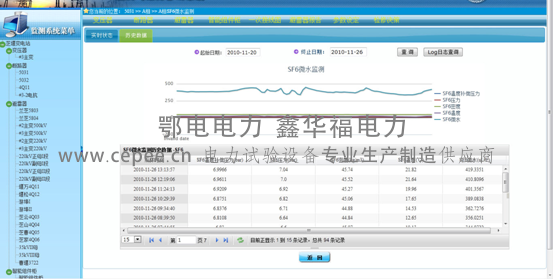

SF6密度微水历史数据展示界面

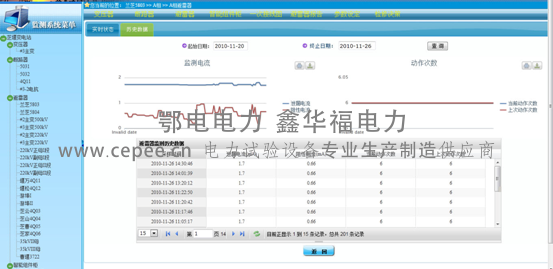

历史数据展示界面


报告展示界面

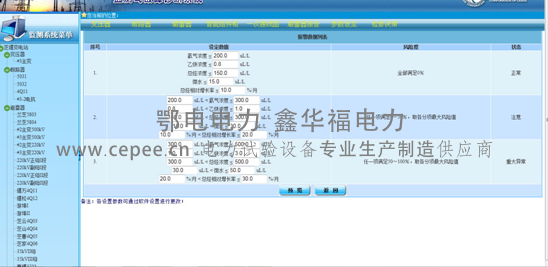

参数设定界面

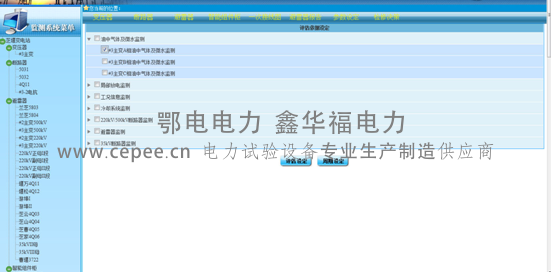

智能单元评估依据设定界面

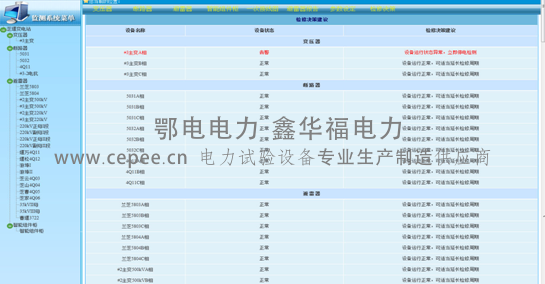

设备检修决策展示界面

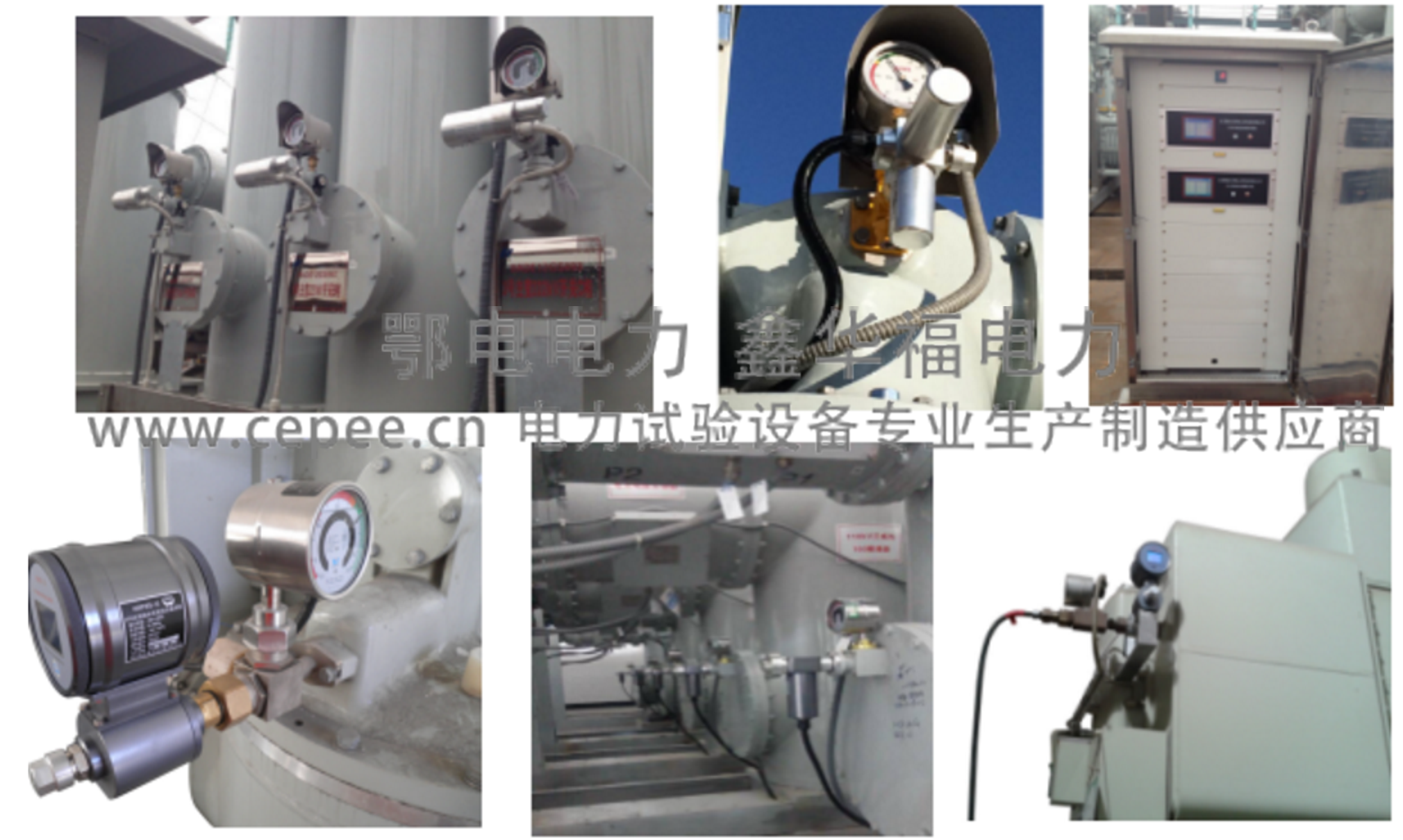

现场安装图:


技术参数

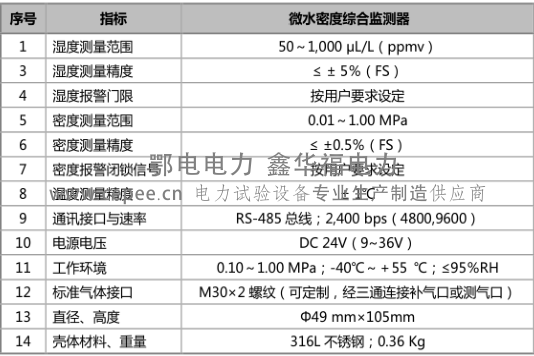

传感器技术参数如下:


现场采集单元主要技术参数:

序号 指标 参数
1 工作电压 AC220V/50Hz
2 485口 4组
3 电口 2组
4 光口 2组
5 提供电源 2组24V/1A
6 安装尺寸 标注19英寸,1U结构
7 通信协议 IEC61850或者其它

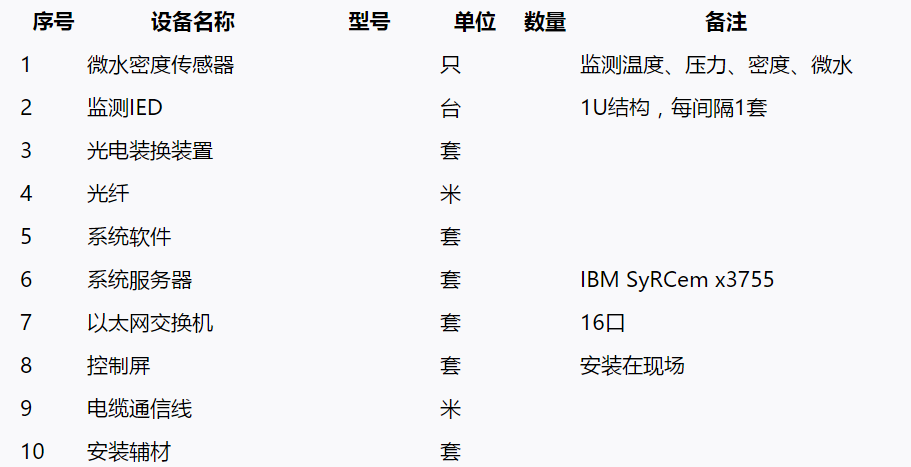

设备成套性

 系统配置

根据提供的信息和要求,对GIS运行的135个气室的SF6微水、密度、压力、温度进行实时在线监测,运行状态进行检修评估,监测数据远传到监控系统,构建智能监控系统。对本安装工程进行如下配置:
