ED8030型氧化锌避雷器在线监测及分析系统

发布时间:2017/05/16 点击量:

产品简介

产品简介

ED8030型氧化锌避雷器在线监测及分析系统,综合采用了绝对值测量和相对值比较两种检测技术,有效解决了现场干扰环境下介质损耗及阻性电流的精确测量问题,适用于在运行条件下,对电流互感器、CVT、套管、耦合电容器等设备的介质损耗、电容量进行在线巡检,也可用于氧化锌避雷器阻性电流及全电流的在线测量。

ED8030型氧化锌避雷器在线监测及分析系统,采用内置传感器的设计结构,即仪器内部含有高精度穿芯CT。只要在被测电气设备下方安装专用的取样保护单元,即可利用这种便携式检测仪器,对运行中的电流互感器、CVT、耦合电容器、套管以及避雷器等电气设备的特征参数进行定期巡检,达到及时发现绝缘缺陷的目的。

ED8030型氧化锌避雷器在线监测及分析系统取样保护单元以取样简单、保护可靠为原则,且不会对电气设备的正常运行产生任何不良影响。由于检测仪的输入阻抗极低,测量时直接串接在取样回路之中,与取样保护单元中的元件参数无关,检测仪本身又可按照常规仪器的方法进行校验,故能保证整套在线巡检装置长期工作的稳定性和可靠性,同时也降低了工程造价。

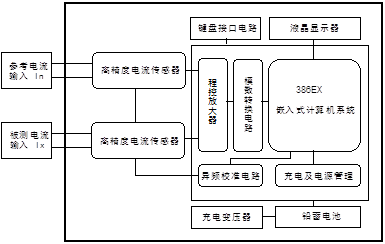

ED8030型氧化锌避雷器在线监测及分析系统的研制成功,得益于采用高性能的电流传感器和先进的ARM嵌入式计算机系统,其工作原理框图如图下所示。

 ED8030型氧化锌避雷器在线监测及分析系统
针对以往同类检测仪器存在的问题和测试方法的缺陷,产品重点考虑并妥善解决了如下几个方面的问题:

(1)采用具备异频自校功能的高精度电流传感器和先进的数字鉴相技术,较好解决了介损测试精度及其稳定性问题,可完全排除谐波干扰及环境温度变化造成的影响;

(2)增加了同相电容型设备介损差值及电容量比值的检测功能,不但可避免因使用PT二次侧电压作为基准信号所导致的测试结果失真,还有助于减弱相间电场干扰的影响;

(3)利用数字化处理技术实现避雷器容性电流的全补偿,降低了谐波干扰对避雷器阻性电流测试结果的影响,可准确测得阻性电流及其基波分量的峰值;

(4)借助于性能优良的传感器和先进的ARM嵌入式计算机系统,实现一机多用功能,为将来的高电压下介质损耗测量工作创造了条件。

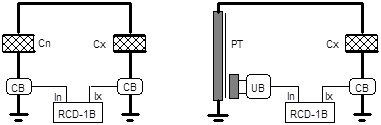

测试仪在测量电容型设备(CT、CVT、套管、耦合电容器)时,提供如下图所示的相对测量法(左图)和绝对测量法(右图)两种测量方式。鉴于现场PT的自身误差有时会严重影响介质损耗测量精度,应优先采用相对测量法,即直接采测量两个同相、同类型设备的介损差值和电容量比值,根据其相对变化趋势做出判断。
ED8030型氧化锌避雷器在线监测及分析系统

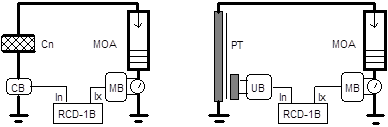

测试仪在测量氧化锌避雷器时,提供如下图所示的容性设备补偿法(左图)和PT信号补偿法(右图)两种测量方式。其中,采用容性设备补偿法,即直接利用附近的容性设备取样保护单元提供容性电流补偿信号,可以有效避免由于使用PT二次信号所造成的不便。
ED8030型氧化锌避雷器在线监测及分析系统

产品别称:


氧化锌避雷器在线监测、避雷器在线监测系统、一氧化碳监测系统、氮氧化物在线监测系统、氧化锌避雷器测试仪、氧化锌避雷器、氧化锌避雷器型号、金属氧化物避雷器、金属氧化锌避雷器



产品特点

ED8030型氧化锌避雷器在线监测及分析系统采用高精度外置式穿芯电流传感器或钳形取样传感器替代以往通常采用的“取样保护单元”(包含多个开关回路,测试时用于将末屏电流切换至测试仪器,存在末屏开路危险,测试时需要操作多个短接片以将末屏电流引入测试仪器),取样单元采用传感器为穿芯式结构,就近安装于设备附近,末屏引线无断口且引线距离很短,从根本上避免末屏开路等安全隐患。该传感器可准确检测100μA~1000mA范围内的输入信号。

ED8030型氧化锌避雷器在线监测及分析系统传感器输入阻抗低,可耐受10A工频电流的作用以及10kA雷电流的冲击,满足在线检测的使用条件。

ED8030型氧化锌避雷器在线监测及分析系统传感器采用压铸铝壳密封防水设计,二次输出采用防水电缆接头,测试连接方便;传感器安装完毕后,正常情况下不带电,若要进行测试,仅联接上传感器二次电缆即可,能够做到“即插即用”对末屏信号引线无需进行任何操作。

ED8030型氧化锌避雷器在线监测及分析系统的核心处理器采用美国TI公司32位浮点高性能数字信号处理器(DSP),并采用外扩16位、高速、多路同步采样模拟数字转换器(A/D),实现对监测量的实时测量与高精度计算。具备同时监测多个设备的能力。

ED8030型氧化锌避雷器在线监测及分析系统提供两种介质损耗在线检测方式,既可测量两个同相电容型设备的介质损耗差值和电容量比值,又可用PT二次侧电压作基准信号,对设备的电容量及介质损耗值进行测量。

ED8030型氧化锌避雷器在线监测及分析系统采用自补偿式高精度电流传感器和先进的数字滤波技术,较好地解决了介损测试精度及其稳定性问题,结合完善的电磁屏蔽措施和先进的数字滤波处理技术,可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响,具有高达±0.05%的绝对检测精度。

ED8030型氧化锌避雷器在线监测及分析系统增加了同相电容型设备介损差值及电容量比值的检测功能,不但可避免因使用PT二次侧电压作为基准信号所导致的介损测试结果失真,还有助于减弱相间电场干扰的影响程度。

ED8030型氧化锌避雷器在线监测及分析系统配备320X240液晶屏,用于显示电压、电流、介损、阻性电流、容性电流等数据。

ED8030型氧化锌避雷器在线监测及分析系统能够记录所有监测量,能够连续检测、保存255台设备数据。

ED8030型氧化锌避雷器在线监测及分析系统在氧化锌避雷器或电压方式测试时,仅需要接上PT电压线既可,无需保护电阻。

ED8030型氧化锌避雷器在线监测及分析系统采用外置式传感器或钳形取样传感器 “取样保护单元”,可以在设备正常运行的状态下方便地由“带电检测”方式升级为“在线监测”方式。升级时无需拆除已安装的传感器,无需设备停电,只需加装监测单元(IED)即可。

ED8030型氧化锌避雷器在线监测及分析系统采用便携式设计结构,操作使用简单,机内锂电池电池可维持8小时的连续工作时间,完全满足现场使用的要求。


技术参数

(1)电流方式 / /
电流测量范围   1mA~1000mA有效值,50Hz / 60H
电流比准确度   ±读数×0.5%+10uA
相位角测量范围   0.000~359.999°
相位角测量精度   ±0.023°或介损±0.04%(不计磁场干扰)
电容比值测量范围   1:10000~10000:1 (4位有效值显示)
电容比值测量精度   ±(0.5%读数+5个字)
介质损耗测量范围   Tanδ=-200%~200%,最小分辨率0.001%
介质损耗测量精度   ±(0.5%读数+0.0004)
(2)电压方式 / /
电压测量范围   1~300V
电压测量精度   ±(0.5%读数+10mV)
测量范围   3V~300V有效值,50Hz / 60Hz
输入电阻   200kΩ
相位角测量范围   0.000~359.999°
相位角测量精度   ±0.023°或介损±0.04%
电容测量范围   10pF~0.5uF
电容测量精度   ±(0.5%读数+1pF)
介质损耗测量范围   Tanδ=-200%~200%,最小分辨率0.001%
介质损耗测量精度   ±(0.5%读数+0.0004)
(3)氧化锌避雷器测量方式 / /
全电流测量范围   0~100mA有效值
全电流测量精度   ±(读数×5%+5uA)
阻性电流测量范围   Irp=10μA~100mA
阻性电流测量精度   测量精度 ±(5%读数+5uA)
容性电流测量范围   Icp=100uA~1000mA
容性电流测量精度   测量精度:±(5%读数+5uA)
相位测量范围   0.000~359.999°
相位测量精度   ±0.1°
频率测量范围   45Hz-65Hz
频率测量精度   ±0.5Hz
(4)铁心接地电流测量
电流测量范围   范围:0~1A;  最小分辨率:0.01mA;
铁心电流测量精度   铁心接地电流测量精度: ±(0.5%读数+0.1mA)
(5)其他参数   /
容性设备取样方式   1、电压参考侧支持两种模式:)
A、PT二次侧取样B、容性设备末屏取样
避雷器取样方式   被试侧氧化锌避雷器基座短路,上端直接取样,要求取样装置具备现场抗干扰性能
数据稳定时间   10s
电池工作时间   6小时 (锂离子电池)
充电电源   交流220V,50Hz / 60Hz
其他功能   内附微型打印机,可打印输出测量结果;
具有RS232接口.


设备成套性

ED8030型氧化锌避雷器在线监测及分析系统

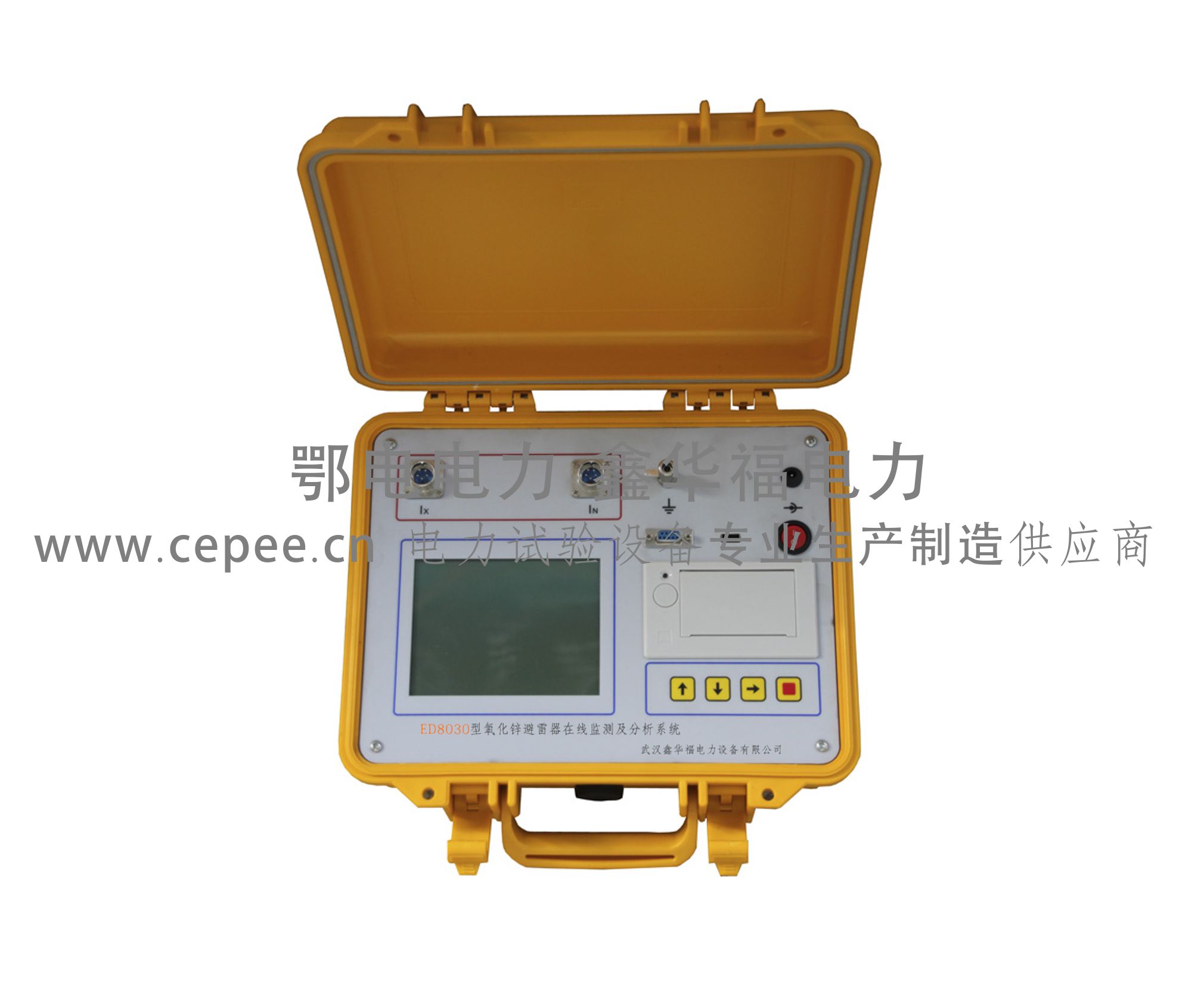

ED8030型氧化锌避雷器在线监测及分析系统主机

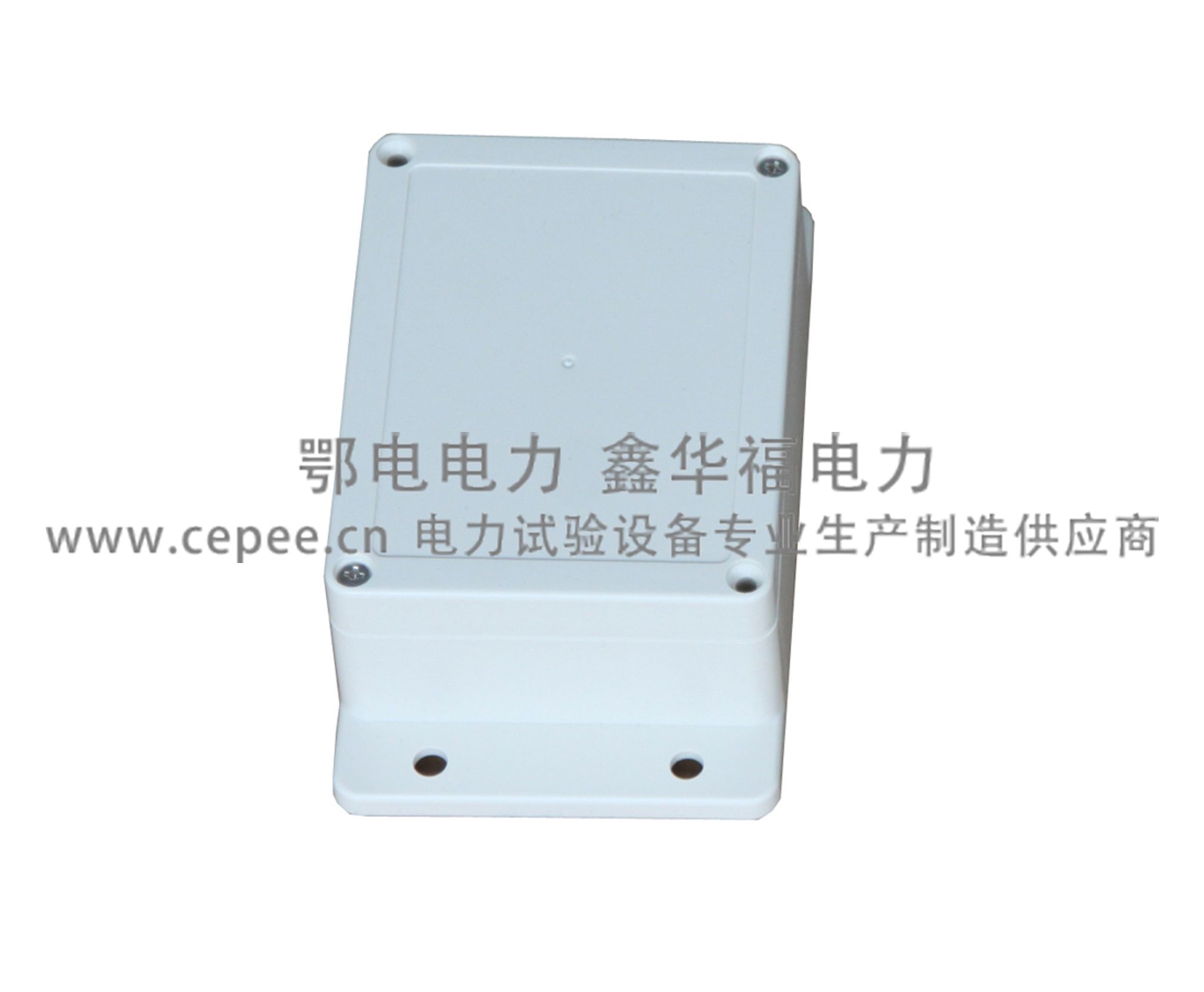

ED8030型氧化锌避雷器在线监测及分析系统采样保护盒
ED8030型氧化锌避雷器在线监测及分析系统采样保护盒

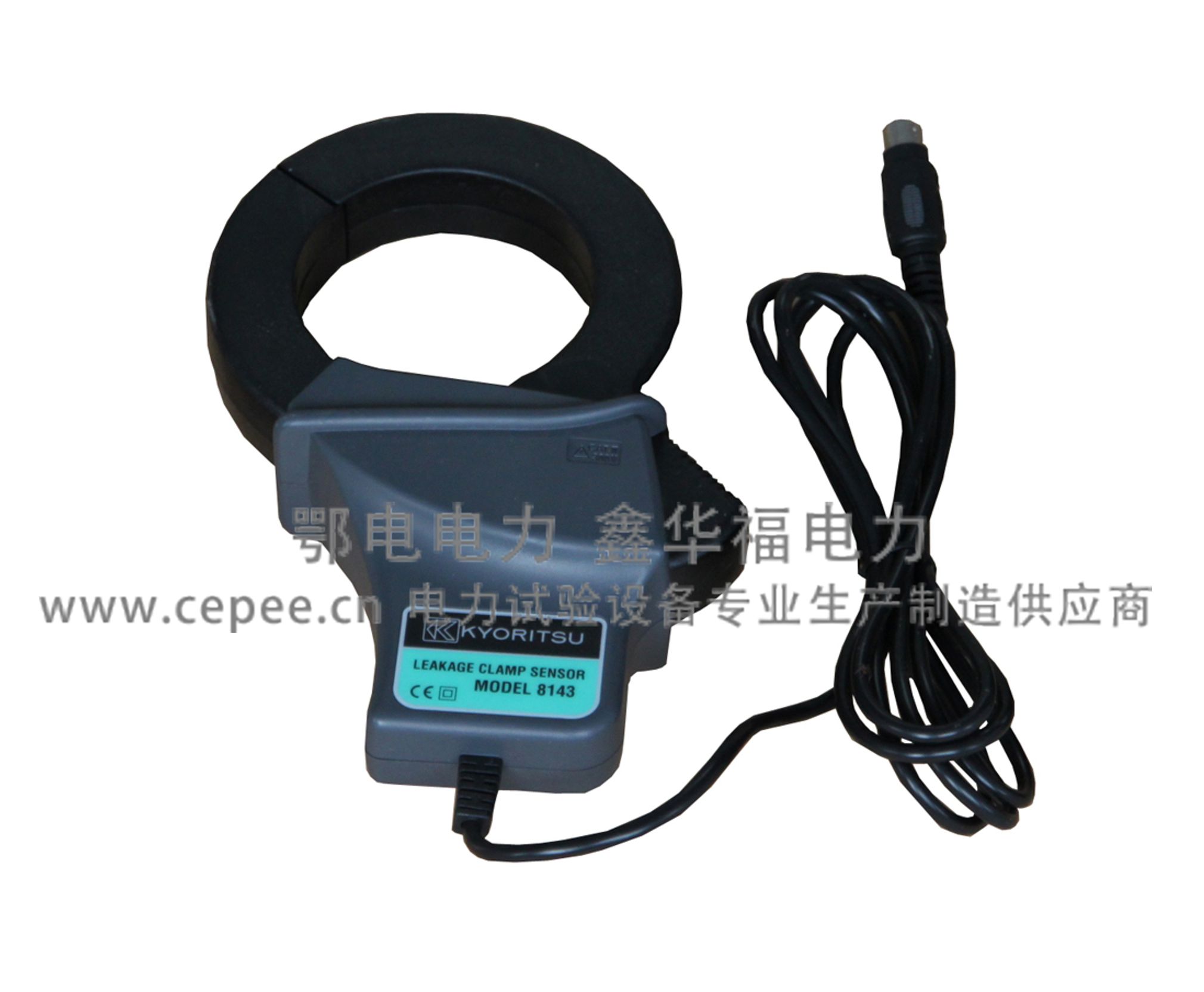

ED8030型氧化锌避雷器在线监测及分析系统电流互感器
ED8030型氧化锌避雷器在线监测及分析系统电流互感器
