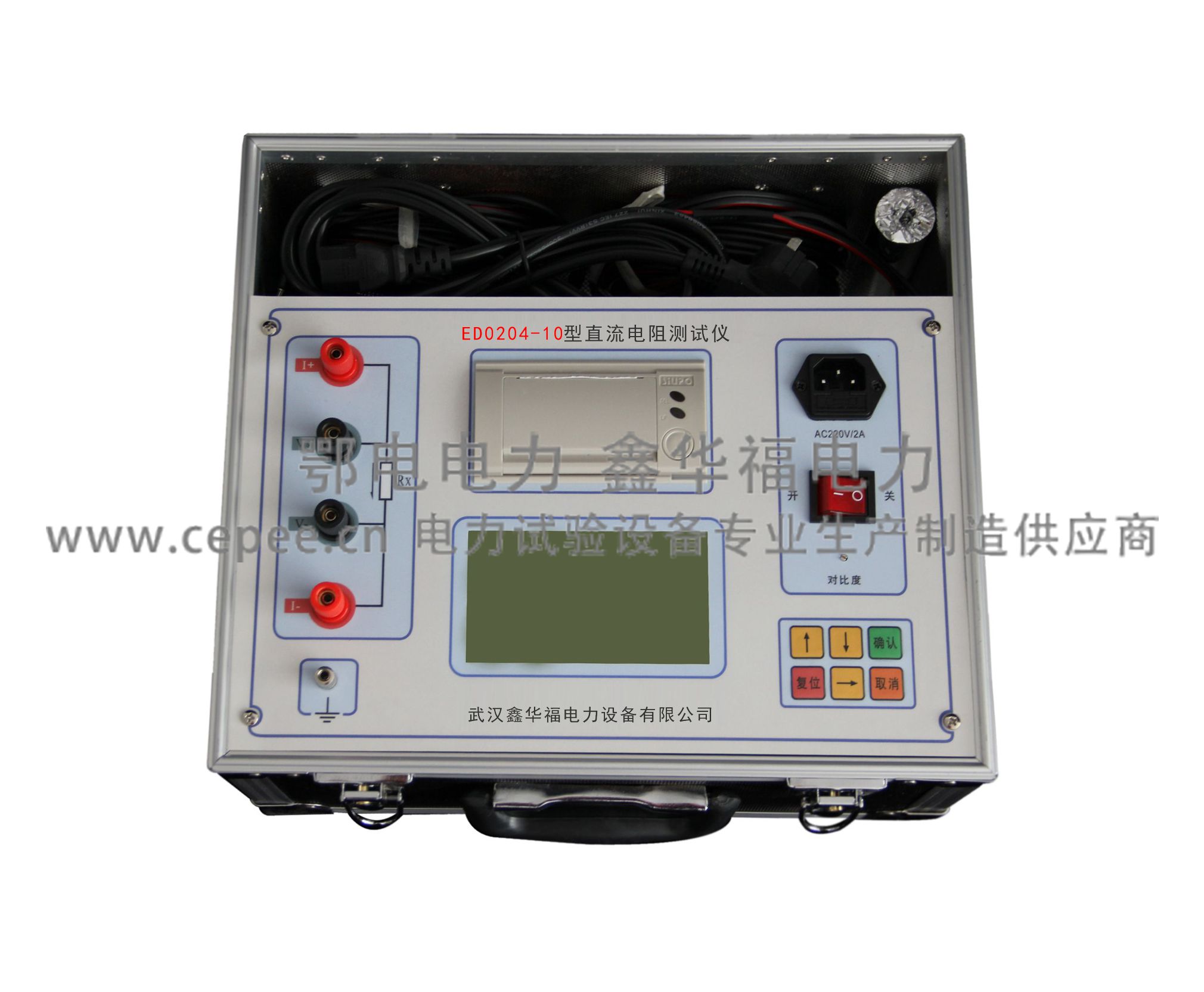

ED0204-10型直流电阻测试仪
发布时间:2017-05-16 点击量:
![](/uploads/allimg/170316/1-1F3161140200-L.jpg)
- 产品型号:
ED0204-10型
- 说 明 书 :
- 参考标准:
- 测量范围:
可存储255组数据
- 在线询价:
产品简介
测量变压器绕组以及大功率电感设备直流电阻的理想设备
参考标准: DL/T845.3-2004
大容量存储器可存储255组数据
四线制测量法,提高测量电阻(尤其是低阻)准确度
产品简介
直流电阻测试仪是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,武汉鑫华福电力设备公司开发了ED0204-10型直流电阻测试仪。
ED0204-10型直流电阻测试仪采用全新电源技术,具有测量迅速、体积小巧、使用方便、测量精度高等特点。
ED0204-10型直流电阻测试仪是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
ED0204-10型直流电阻测试仪符合DL/T845.3-2004以及国家标准GB6587《电子测量仪器环境试验总纲》及GB6593《电子仪器质量检定规则》的要求。
产品别称
直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪
参考标准: DL/T845.3-2004
大容量存储器可存储255组数据
四线制测量法,提高测量电阻(尤其是低阻)准确度
产品简介
直流电阻测试仪是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,武汉鑫华福电力设备公司开发了ED0204-10型直流电阻测试仪。
ED0204-10型直流电阻测试仪采用全新电源技术,具有测量迅速、体积小巧、使用方便、测量精度高等特点。
ED0204-10型直流电阻测试仪是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
ED0204-10型直流电阻测试仪符合DL/T845.3-2004以及国家标准GB6587《电子测量仪器环境试验总纲》及GB6593《电子仪器质量检定规则》的要求。
产品别称
直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪
产品特点
1、直流电阻测试仪采用全新电源技术,测量迅速、体积小巧、使用方便
2、大容量存储器可存储255组数据
3、采用典型的四线制测量法,以提高测量电阻(尤其是低阻)的准确度
4、自带面板式微型打印机,可汉化打印测量结果
5、存储结果可查阅、打印微型打印机,汉化打印结果
2、大容量存储器可存储255组数据
3、采用典型的四线制测量法,以提高测量电阻(尤其是低阻)的准确度
4、自带面板式微型打印机,可汉化打印测量结果
5、存储结果可查阅、打印微型打印机,汉化打印结果
技术参数
项目 | 技术指标及参数 | 备注 |
测试电流 | 1mA,10mA,1A,5A,10A | |
测量范围 | 1mA: 10Ω~20KΩ | |
10mA: 1Ω~2KΩ | ||
1A: 10mΩ~20Ω | ||
5A: 1mΩ~4Ω | ||
10A: 1mΩ~2Ω | ||
测量准确度 | ±0.2%(满量程±2个字) | |
数据存储 | 255个 | |
显示方式 | 液晶显示器 | 电阻显示为4 1/2位 |
最大分辨率 | 0.1μΩ | |
电源 | AC220V±22V,50Hz±2Hz | 保险管5A |
最大功耗 | 300W | 测试电流为10A时 |
工作环境 | 环境温度:0℃~40℃;相对湿度:≤80%RH | |
体积 | 400x200x280(mm) | |
重量 | 9kg | 不带配件 |
设备成套性
ED0204-10型直流电阻测试仪 | 1台 |
测试线 | 1套 |
接地线 | 1根 |
打印纸 | 2卷 |
保险管 | 若干 |
电源线 | 1根 |
说明书 | 2本 |
检验报告 | 1份 |
合格证 | 1张 |
保修卡 | 1份 |
质量反馈单 | 1份 |
![ED0204-3型变压器直流电阻速测仪测试线](http://www.cepee.cn/uploads/allimg/170316/1-1F316105544A6.jpg)
![ED0204-3型变压器直流电阻速测仪电源线](http://www.cepee.cn/uploads/allimg/170316/1-1F316105A0a6.jpg)
ED0204-10型直流电阻测试仪测试线夹 ED0204-10型直流电阻测试仪三芯电源线
![ED0204-3型变压器直流电阻速测仪接地线](http://www.cepee.cn/uploads/allimg/170316/1-1F316105G2M6.jpg)
![ED0204-3型变压器直流电阻速测仪保险管](http://www.cepee.cn/uploads/allimg/170316/1-1F316105H9534.jpg)
ED0204-10型直流电阻测试仪接地线 ED0204-10型直流电阻测试仪电源备用保险管
![](http://www.cepee.cn/uploads/allimg/170316/1-1F31611293H21.jpg)
![](http://www.cepee.cn/uploads/allimg/170316/1-1F31611300A42.jpg)
ED0204-10型直流电阻测试仪热敏打印纸 ED0204-10型直流电阻测试仪附件测试线包
