变压器测试设备

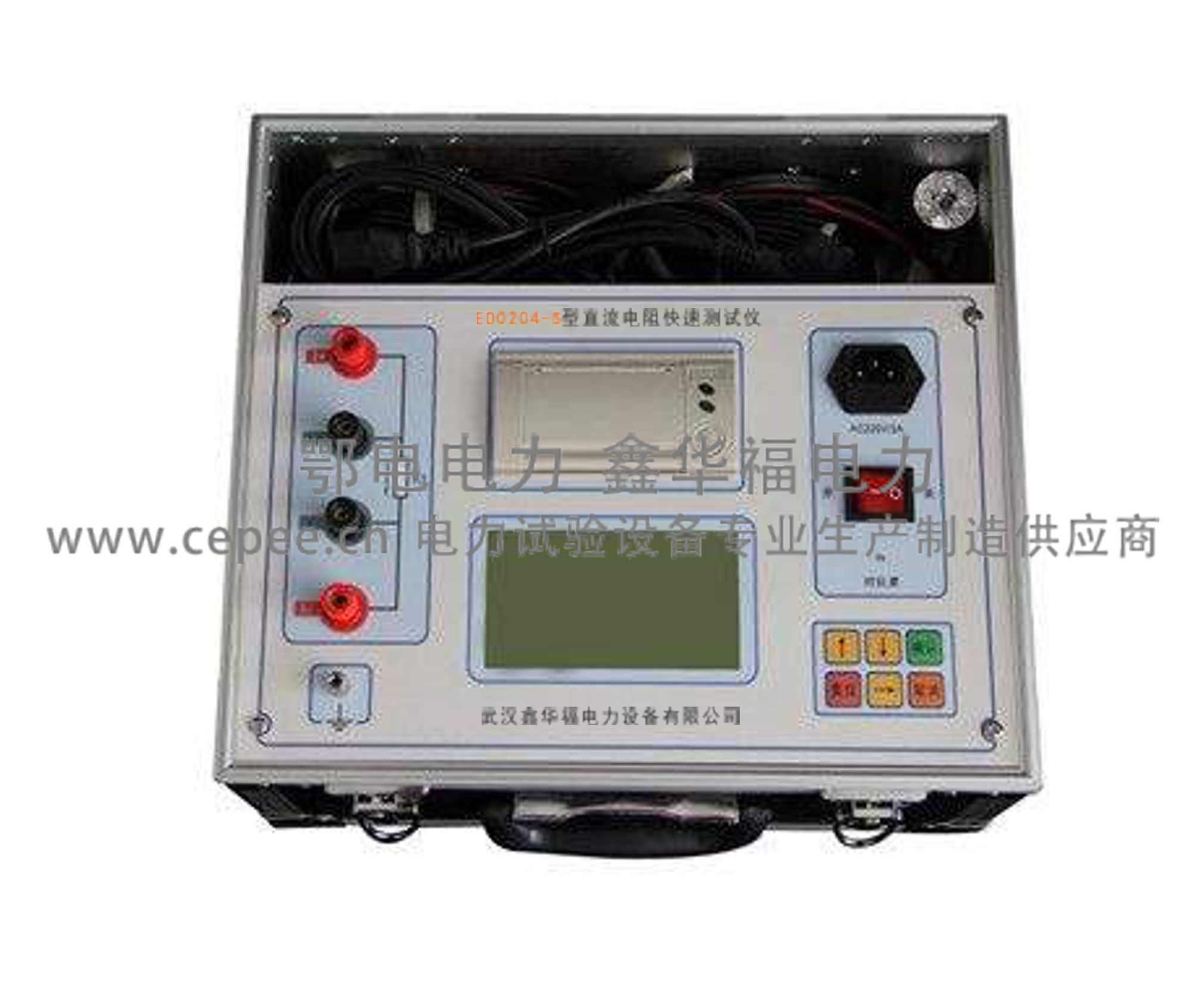

ED0204-5型直流电阻快速测试仪

发布时间:2017-05-16 点击量:

产品简介


适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析
参考标准: DL/T845.3-2004

采用电流源线性补偿技术
过压防护功能,防反电动势冲击
采用"四端"测量,消除引线电阻与接触引起的测量误差

产品简介

测量变压器绕组的直流电阻是一个很重要的试验项目,在《电力设备试验规程》中,其次序排在变压器试验项目的第二位,《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,必须测量变压器绕组的直流电阻,其目的是:
检查绕组内部导线和引线的焊接质量;
检查分接开关各个位置接触是否良好;
检查绕组或引出线有无折断处;
检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况;
检查层、匝间有无短路的现象。

ED0204-5型直流电阻快速测试仪界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好,测量过程及仪器工作状态提示明确充分,不需操作人员记忆过多的规程;采用电流源线性补偿技术,测试稳定、测量精度高、速度快,提高了测量效率,减轻了操作人员的工作强度。

ED0204-5型直流电阻快速测试仪技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果。(选用)体积小、重量轻、携带方便.

ED0204-5型直流电阻快速测试仪适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

 产品别称

直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪

产品特点

1、微电脑控制的智能仪器,可存储测试结果
2、大屏幕背光汉字液晶屏显示操作简便、显示清晰人机交互界面友好,测量过程及仪器工作状态提示明确充分
3、直流电阻快速测试仪采用电流源线性补偿技术测试稳定、测量精度高、速度快,提高了测量效率,减轻了操作人员的工作强度
4、技术上采用“四端”测量消除引线电阻与接触引起的测量误差
5、面板式打印机可快速打印测量结果(选用)
6、有过压防护功能能防反电动势冲击
7、体积小、重量轻、携带方便
8、本直流电阻快速测试仪适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析

技术参数

主要技术指标 测量范围 0~2000Ω(共六档)
测试电流 5A(20mΩ~2Ω)
0.5A(20Ω);
0.05A(200Ω);
0.005A(2000Ω)
分辨率 1μΩ(20mΩ档)
10μΩ(200mΩ档)
0.1mΩ(2Ω档)
1mΩ(20Ω档)
10mΩ(200Ω档)
0.1Ω(2000Ω档)
整机功耗 ≤100W
工作温度与湿度 0℃~40℃;≤85%RH
工作电源 AC220V 50HZ (±10 %)
尺寸(长×宽×高) 350×260×140mm3
仪器重量 3kg

设备成套性

ED0204-5型直流电阻快速测试仪 1台
测试线 1套
接地线 1根
保险管 若干
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份

ED0204-3型变压器直流电阻速测仪测试线      ED0204-3型变压器直流电阻速测仪电源线
ED0204-5型直流电阻快速测试仪测试线夹                 ED0204-5型直流电阻快速测试仪三芯电源线
ED0204-3型变压器直流电阻速测仪接地线ED0204-3型变压器直流电阻速测仪保险管
ED0204-5型直流电阻快速测试仪接地线                 ED0204-5型直流电阻快速测试仪电源备用保险管

ED0204-5型直流电阻快速测试仪热敏打印纸       ED0204-5型直流电阻快速测试仪附件测试线包
