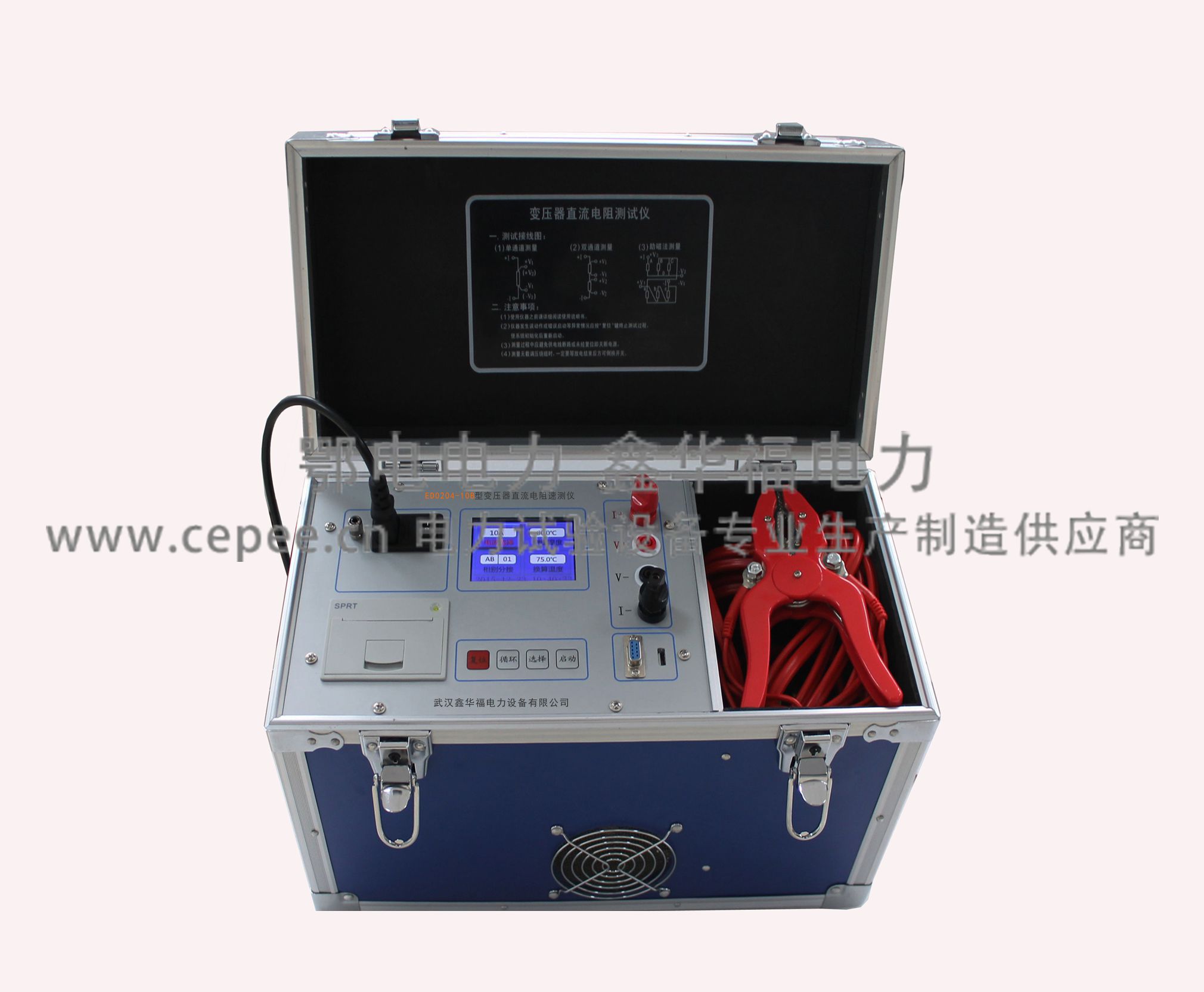

ED0204-10B型台式直流电阻测试仪
发布时间:2017-05-16 点击量:
![](/uploads/allimg/170316/1-1F3161205040-L.jpg)
- 产品型号:
ED0204-10型
- 说 明 书 :
- 参考标准:
- 测量范围:
四线制测量法,提高测量准确度
- 在线询价:
产品简介
测量变压器绕组以及大功率电感设备直流电阻的理想设备
参考标准: DL/T845.3-2004
大容量存储器可存储255组数据
四线制测量法,提高测量电阻(尤其是低阻)准确度
总体介绍
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要,武汉鑫华福电力设备有限公司利用自身技术优势研制了ED0204系列直流电阻测试仪。
ED0204-10B型台式直流电阻测试仪代替了微欧计单双臂电桥,适合于容量小于35kVA的变压器,而且适合于小阻值的纯阻性试品。
ED0204-10B型台式直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。
ED0204-10B型台式直流电阻测试仪由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现直阻的快速测量。
产品别称
直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪
参考标准: DL/T845.3-2004
大容量存储器可存储255组数据
四线制测量法,提高测量电阻(尤其是低阻)准确度
总体介绍
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要,武汉鑫华福电力设备有限公司利用自身技术优势研制了ED0204系列直流电阻测试仪。
ED0204-10B型台式直流电阻测试仪代替了微欧计单双臂电桥,适合于容量小于35kVA的变压器,而且适合于小阻值的纯阻性试品。
ED0204-10B型台式直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。
ED0204-10B型台式直流电阻测试仪由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现直阻的快速测量。
产品别称
直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪
产品特点
1、整机由高速单片机控制,自动化程度高,操作简便。
2、仪器采用全新电源技术,电流档位多,测量范围宽,可根据负载自动选择电流,适合中小型变压器和电压互感器的直流电阻测量。
3、护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。
4、具有声响放电报警,放电指示清晰,减少误操作。
5、响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据。
6、智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。
7、320X240点阵的超小像素点的65K真彩色液晶,
8、仪器自带万年历时钟和掉电存储,可存储1000组测试数据,可随时查阅
9、仪器配备RS232和USB接口,可和计算机通讯以及U盘存储
2、仪器采用全新电源技术,电流档位多,测量范围宽,可根据负载自动选择电流,适合中小型变压器和电压互感器的直流电阻测量。
3、护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。
4、具有声响放电报警,放电指示清晰,减少误操作。
5、响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据。
6、智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。
7、320X240点阵的超小像素点的65K真彩色液晶,
8、仪器自带万年历时钟和掉电存储,可存储1000组测试数据,可随时查阅
9、仪器配备RS232和USB接口,可和计算机通讯以及U盘存储
技术参数
1、输出电流:<5mA、40mA、200mA、1A、5A、10A
2、分辨率:0.1μΩ
3、量程: 100Ω-20KΩ (<5mA档)
1Ω-250Ω (40mA档)
100mΩ-50Ω (200mA档)
5mΩ-10Ω (1A档)
1mΩ-2Ω (5A档)
0.5mΩ-0.8Ω (10A档)
4、准确度:±(0.2%+2字)
5、工作温度:0~40℃
6、工作湿度:<90%RH,不结露
7、外形尺寸:400*200*280
8、重量:11KG(含测试线)
2、分辨率:0.1μΩ
3、量程: 100Ω-20KΩ (<5mA档)
1Ω-250Ω (40mA档)
100mΩ-50Ω (200mA档)
5mΩ-10Ω (1A档)
1mΩ-2Ω (5A档)
0.5mΩ-0.8Ω (10A档)
4、准确度:±(0.2%+2字)
5、工作温度:0~40℃
6、工作湿度:<90%RH,不结露
7、外形尺寸:400*200*280
8、重量:11KG(含测试线)
设备成套性
ED0204-10B型台式直流电阻测试仪 | 1台 |
测试线 | 1套 |
接地线 | 1根 |
打印纸 | 2卷 |
数据线 | 1根 |
保险管 | 若干 |
电源线 | 1根 |
说明书 | 2本 |
检验报告 | 1份 |
合格证 | 1张 |
保修卡 | 1份 |
质量反馈单 | 1份 |
![ED0204-20型变压器直阻测试仪测试线夹](http://www.cepee.cn/uploads/allimg/170316/1-1F316152343246.jpg)
![ED0204-20型变压器直阻测试仪测试线夹](http://www.cepee.cn/uploads/allimg/170316/1-1F316152434593.jpg)
ED0204-10B型台式直流电阻测试仪绿色测试线夹 ED0204-10B型台式直流电阻测试仪红色测试线夹
![ED0204-3型变压器直流电阻速测仪电源线](http://www.cepee.cn/uploads/allimg/170316/1-1F316105A0a6.jpg)
![ED0204-3型变压器直流电阻速测仪接地线](http://www.cepee.cn/uploads/allimg/170316/1-1F316105G2M6.jpg)
ED0204-10B型台式直流电阻测试仪三芯电源线 ED0204-10B型台式直流电阻测试仪接地线
![ED0204-20型变压器直阻测试仪数据通信线](http://www.cepee.cn/uploads/allimg/170316/1-1F31615250A04.jpg)
![ED0204-3型变压器直流电阻速测仪保险管](http://www.cepee.cn/uploads/allimg/170316/1-1F316105H9534.jpg)
ED0204-10B型台式直流电阻测试仪数据通信线 ED0204-10B型台式直流电阻测试仪电源备用保险管
![](http://www.cepee.cn/uploads/allimg/170316/1-1F31611293H21.jpg)
![](http://www.cepee.cn/uploads/allimg/170316/1-1F31611300A42.jpg)
ED0204-10B型台式直流电阻测试仪热敏打印纸 ED0204-10B型台式直流电阻测试仪附件测试线包
