继保、二次回路检测设备

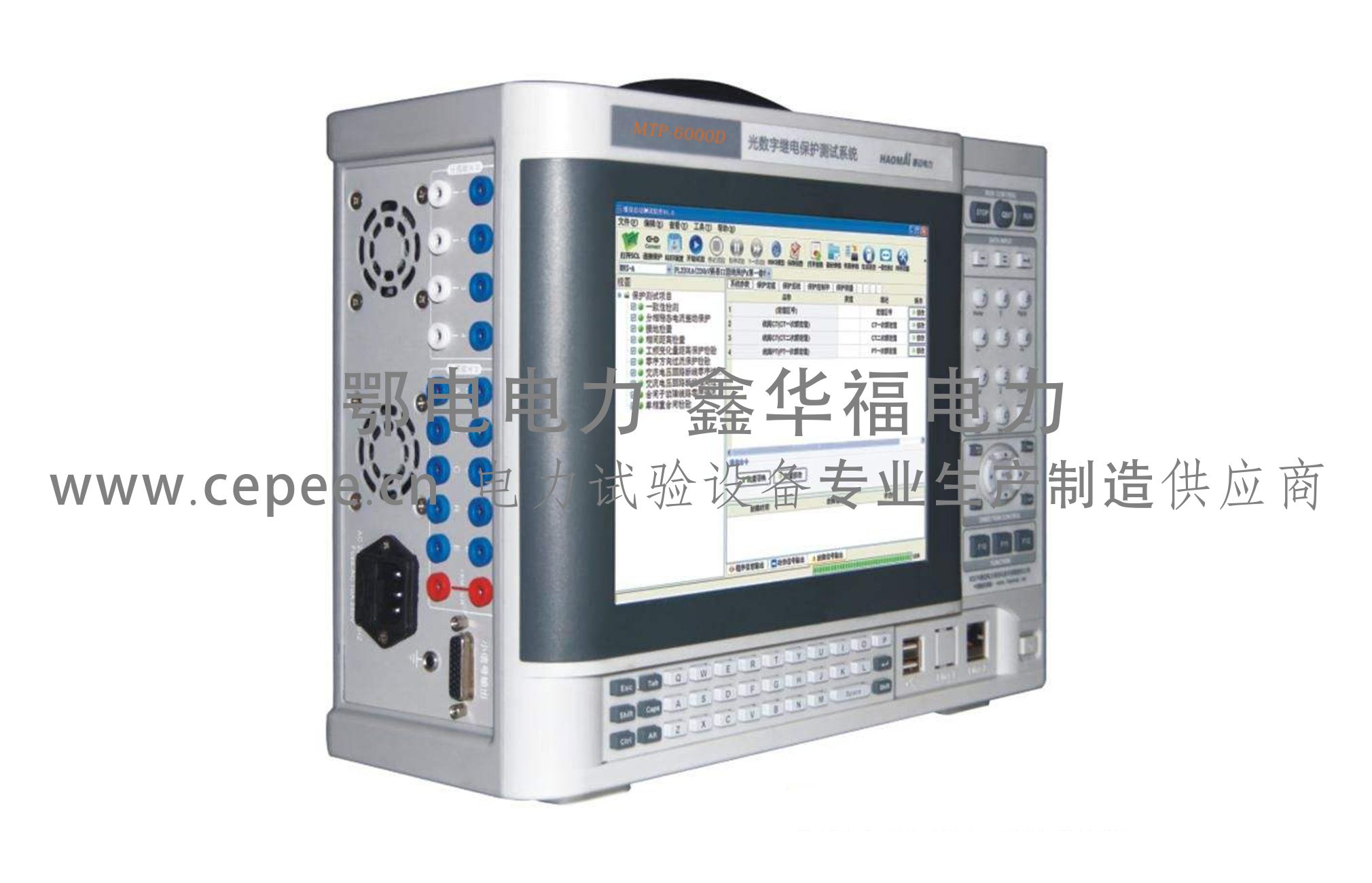

MTP6000D光数字微机继电保护测试仪
发布时间:2017-06-12 点击量:
- 产品型号:
MTP6000D
- 说 明 书 :
- 参考标准:
- 测量范围:
具备GPS、IRIG-B码、PPS同步接口
- 在线询价:
产品简介
IEC 61850是基于网络通信平台的智能变电站自动化系统唯一的国际标准,该标准使不同智能电气设备间的信息共享和互操作成为可能。
作为一个完全符合IEC 61850标准的光数字继电保护测试仪,为基于该标准的继电保护及自动化装置提供了完整的测试方案.
MTP6000D光数字微机继电保护测试仪是根据国网公司《智能变电站继电保护技术规范》和《智能变电站技术导则》设计的新一代智能继电保护测试仪。
MTP6000D光数字微机继电保护测试仪可实现对光数字保护装置的全功能测试,并可模拟采集器输出对MU实现闭环测试,具备GPS、IRIG-B码、PPS同步接口并支持IEEE1588时方式,为站内调试以及站与站联调提供条件。
MTP6000D光数字微机继电保护测试仪测试软件提供丰富的测试功能模块,可对保护测控装置、合并单元、智能终端、交换机等进行专项测试,是变电站调试、智能设备研发、智能变电站继电保护技术培训不可多得的一款仪器。
产品别名
光数字式继电保护测试仪,数字继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪
产品特点
■ 光口齐全:
MTP6000D光数字微机继电保护测试仪具有16对100M-FX光口、12路FT3发送和2路FT3接收,模拟12个MU进行保护试验。
MTP6000D光数字微机继电保护测试仪具有16对100M-FX光口、12路FT3发送和2路FT3接收,模拟12个MU进行保护试验。
■ 独有电口监视功能:
MTP6000D光数字微机继电保护测试仪具有1路G网电口(1000M网)输出功能,能够监视试验过程中的输入和输出数据。通过笔记本连接G网电口,即可实现数字万用表功能。
MTP6000D光数字微机继电保护测试仪具有1路G网电口(1000M网)输出功能,能够监视试验过程中的输入和输出数据。通过笔记本连接G网电口,即可实现数字万用表功能。
■ 各种标准报文:
MTP6000D光数字微机继电保护测试仪可提供符合IEC61850-9-1/9-2/9-2LE、GOOSE 、IEC60044-7/8 FT3、FT3LE等各种类型报文。
MTP6000D光数字微机继电保护测试仪可提供符合IEC61850-9-1/9-2/9-2LE、GOOSE 、IEC60044-7/8 FT3、FT3LE等各种类型报文。
■ 采集器输出:
MTP6000D光数字微机继电保护测试仪可提供多个厂家的采集器报文输出。
MTP6000D光数字微机继电保护测试仪可提供多个厂家的采集器报文输出。
■ 合并单元测试模式:
MTP6000D光数字微机继电保护测试仪输出采集器 FT3/FT3LE格式的采样值报文,同时读取合并单元 9-2或FT3报文,测出合并单元的比差、角差。
MTP6000D光数字微机继电保护测试仪输出采集器 FT3/FT3LE格式的采样值报文,同时读取合并单元 9-2或FT3报文,测出合并单元的比差、角差。
■ 网络分析仪功能:
MTP6000D光数字微机继电保护测试仪抓取IEC 61850或FT3数据包,显示和记录数据波形,并模拟输出中的丢帧与乱码。
MTP6000D光数字微机继电保护测试仪抓取IEC 61850或FT3数据包,显示和记录数据波形,并模拟输出中的丢帧与乱码。
■ 小信号输出功能:
MTP6000D光数字微机继电保护测试仪12路小信号模拟量输出,提供针对小信号输入的保护装置的测试。
MTP6000D光数字微机继电保护测试仪12路小信号模拟量输出,提供针对小信号输入的保护装置的测试。
■ 光数字信号测试:
MTP6000D光数字微机继电保护测试仪可模拟丢包、乱码、SMV数据出错并提供GOOSE风暴测试。
MTP6000D光数字微机继电保护测试仪可模拟丢包、乱码、SMV数据出错并提供GOOSE风暴测试。
■ 输出波形可视化:
MTP6000D光数字微机继电保护测试仪独创的24路输出波形回采和录波,直观显示本机或外部设备的输出波形并数字录波,解决了数字式保护无法直接测量和显示波形的问题。
MTP6000D光数字微机继电保护测试仪独创的24路输出波形回采和录波,直观显示本机或外部设备的输出波形并数字录波,解决了数字式保护无法直接测量和显示波形的问题。
■ 完整解析保护模型文件:
MTP6000D光数字微机继电保护测试仪完整解析SCL(SCD、ICD、CID)文件,实现对SV、GOOSE信息的自动配置,可灵活方便地与各种型号保护接口。
MTP6000D光数字微机继电保护测试仪完整解析SCL(SCD、ICD、CID)文件,实现对SV、GOOSE信息的自动配置,可灵活方便地与各种型号保护接口。
■ 多种对时模式:
MTP6000D光数字微机继电保护测试仪可采用秒脉冲、IRIG-B码或IEEE1588对时。
MTP6000D光数字微机继电保护测试仪可采用秒脉冲、IRIG-B码或IEEE1588对时。
■ 内置GPS模块:
MTP6000D光数字微机继电保护测试仪GPS直接控制,可双侧对时同步测试,进行光纤纵差保护等测试。
MTP6000D光数字微机继电保护测试仪GPS直接控制,可双侧对时同步测试,进行光纤纵差保护等测试。
■ 兼容性强:
MTP6000D光数字微机继电保护测试仪与传统继保仪相同风格的测试界面和操作习惯,便于试验人员快速上手。
MTP6000D光数字微机继电保护测试仪与传统继保仪相同风格的测试界面和操作习惯,便于试验人员快速上手。
■ 双操作模式:
MTP6000D光数字微机继电保护测试仪内置工控机,可单机操作,可连电脑操作,两种方式功能完全一致,真正完整的双操作模式。
MTP6000D光数字微机继电保护测试仪内置工控机,可单机操作,可连电脑操作,两种方式功能完全一致,真正完整的双操作模式。
■ 提供智能站自动化测试软件:
MTP6000D光数字微机继电保护测试仪应用与智能站调试支持IEC61850保护的自动测试,读取软压板、定值、控制字等参数信息,并能实现编辑修改后下发,程序根据实验项目自动加量,自动投退压板,自动设置控制字进行测试。
MTP6000D光数字微机继电保护测试仪应用与智能站调试支持IEC61850保护的自动测试,读取软压板、定值、控制字等参数信息,并能实现编辑修改后下发,程序根据实验项目自动加量,自动投退压板,自动设置控制字进行测试。
■ 满足智能站自动测试:
MTP6000D光数字微机继电保护测试仪针对“六统一”智能化变电站从导配置到出报告一键操作减小现场调试人员工作量。
MTP6000D光数字微机继电保护测试仪针对“六统一”智能化变电站从导配置到出报告一键操作减小现场调试人员工作量。
技术参数
以太网通讯接口
型 号: 100Base-TX(100Mbit、双绞线、自动交叉)
端口数量: 1个联机
接口类型: RJ45
光纤通信接口
型 号: 100Base-FX(100Mbit、光纤、全双工)
端口数量: 16对
接口类型: ST
光缆型号: 62.5/125μm(多模光纤)
波 长: 1310nm
FT3接口
端口数量: 10个(8个用于发送,2个用于接收)
接口类型: ST
光缆型号: 62.5/125μm(多模光纤)
波 长: 850nm
小信号模拟量输出
输出通道: 12路
输出范围: AC:0~7Vrms
输出精度: <0.05%
开关量输入
数 量: 10路
特 性: 带电位或空接点自适应
开关量输出
数 量: 4路
容 量: AC250V/0.5A DC250V/0.2A
设备成套性
名称 | 数量 |
MTP-6000D光数字继电保护测试仪主机 | 1台 |
高强度铝合金主机包装箱 | 1只 |
测试线包 | 1个 |
电流测试线 | 1包 |
电压及开关量测试线 | 1包 |
电源线 | 1根 |
USB连接线 | 1根 |
程序光盘 | 1张 |
2A保险管 | 2个 |
10A保险管 | 2个 |
出厂检定报告 | 1份 |
产品说明书 | 2本 |
产品合格证 | 1张 |
产品保修卡 | 1份 |
质量反馈单 | 1份 |
产品装箱单 | 1份 |
