继保、二次回路检测设备

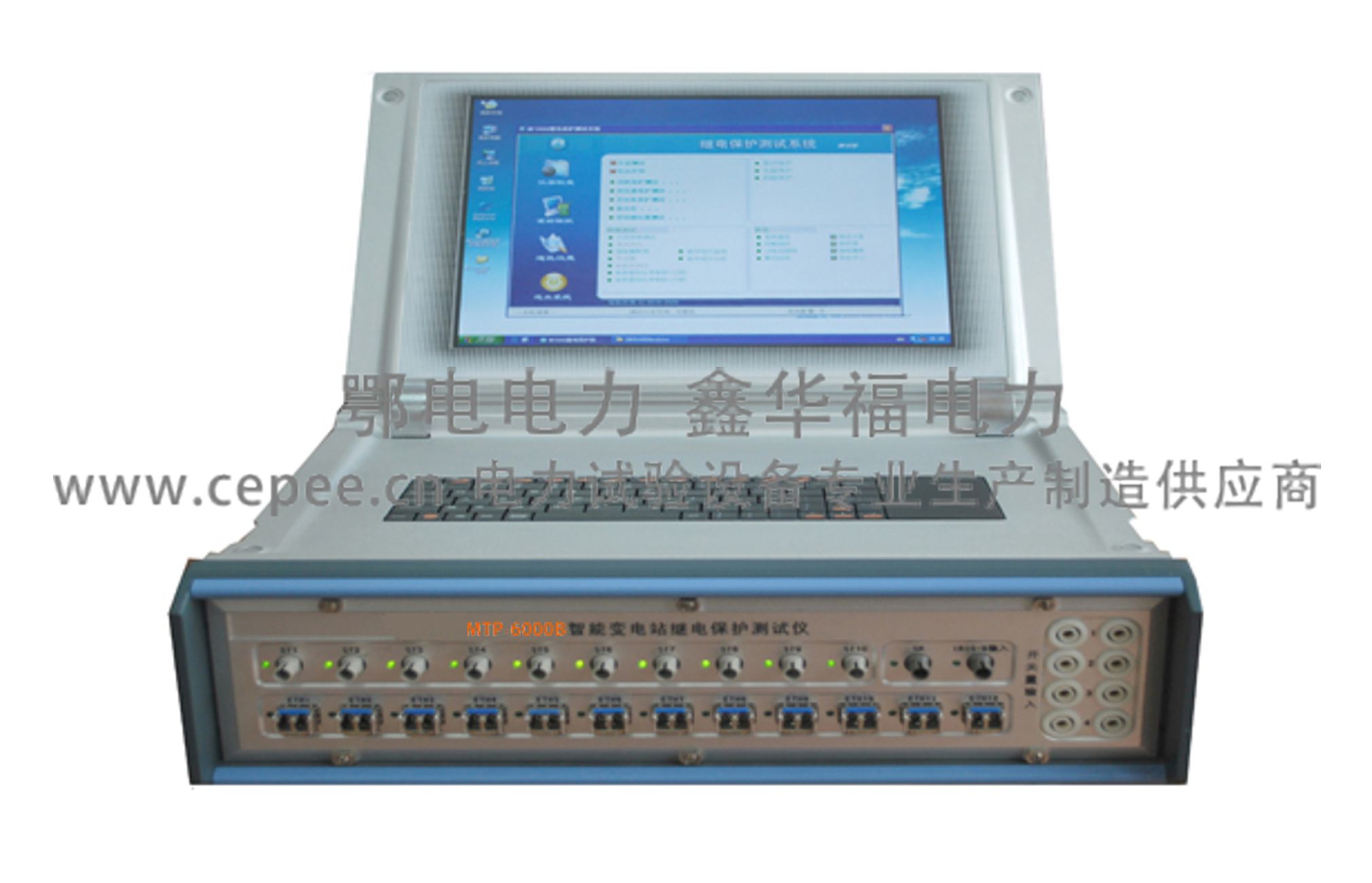

MTP-6000B光数字继电保护测试仪
发布时间:2017-06-12 点击量:
![](/uploads/allimg/170612/1-1F612141I90-L.jpg)
- 产品型号:
MTP6000B型
- 说 明 书 :
- 参考标准:
- 测量范围:
12路独立的模拟小信号输出
- 在线询价:
产品简介
MTP-6000B光数字继电保护测试仪适用于符合IEC 61850规范的全数字化变电站,不仅能够输出基于IEC 61850-9-2LE、IEC60044-7/8的采样值报文,同时能够接收和发送GOOSE报文。
开放协议,SMV及GOOSE报文均支持灵活配置,实现与任何厂家产品的无缝联接。
除基于IEC 61850的数字输出外,测试仪还可以输出0~7V的小信号模拟量,同时测试仪支持硬开入开出,满足数字化变电站中低压保护装置的测试需要。
数字输出和模拟输出、硬开入开出和GOOSE的多种组合,通过简单的配置即可实现,针对各种输入输出方式的继电保护装置,测试仪均可提供测试解决方案。
即使在输出40mV时仍能保持极高的精度,总体输出精度满足0.05级要求。
模拟过程层设备异常,灵活设置通道品质因数、采样丢帧丢点等,为考核间隔层IED在过程层设备异常情况下的反应是否正确提供详尽的解决方案。
自带工控机,12.1吋真彩显示,也可外接电脑操作。
产品别称
智能变电站微机继电保护测试仪,光数字微机继电保护测试仪 ,光数字继保仪,数字微机继电保护测试仪
开放协议,SMV及GOOSE报文均支持灵活配置,实现与任何厂家产品的无缝联接。
除基于IEC 61850的数字输出外,测试仪还可以输出0~7V的小信号模拟量,同时测试仪支持硬开入开出,满足数字化变电站中低压保护装置的测试需要。
数字输出和模拟输出、硬开入开出和GOOSE的多种组合,通过简单的配置即可实现,针对各种输入输出方式的继电保护装置,测试仪均可提供测试解决方案。
即使在输出40mV时仍能保持极高的精度,总体输出精度满足0.05级要求。
模拟过程层设备异常,灵活设置通道品质因数、采样丢帧丢点等,为考核间隔层IED在过程层设备异常情况下的反应是否正确提供详尽的解决方案。
自带工控机,12.1吋真彩显示,也可外接电脑操作。
产品别称
智能变电站微机继电保护测试仪,光数字微机继电保护测试仪 ,光数字继保仪,数字微机继电保护测试仪
产品特点
1 MTP-6000B光数字继电保护测试仪整合光数字测试和小信号模拟量测试功能,并可外接电流电压功放;
2 MTP-6000B光数字继电保护测试仪支持10路独立符合IEC60044-8(FT3)规范的采样值(SMV)报文输出,1路输入;支持同步/异步传输方式,支持多种传输速率;
3 MTP-6000B光数字继电保护测试仪支持8组符合IEC61850-9-2规范的采样值(SMV)报文输出,采样点等间隔输出,完全满足国网的最新标准;
4 MTP-6000B光数字继电保护测试仪支持12组GOOSE输出,8组GOOSE输入,可以配置到任意光口;
5 MTP-6000B光数字继电保护测试仪可自动侦测光数字信号,实现对SMV、GOOSE信息的自动配置;
6 MTP-6000B光数字继电保护测试仪具备虚端子测试功能;
7 MTP-6000B光数字继电保护测试仪具有报文示波功能,可接收并解析符合IEC61850-9-2规范的采样值(SMV)报文,GOOSE报文,实现装置输出的自环测试;同时可接收合并单元(MU)或其他IED设备发出的光数字信号,实时显示其波形、幅值、角度和频率;
8 MTP-6000B光数字继电保护测试仪具有强大的报文记录、报文在线告警和离线报文分析功能;
9 MTP-6000B光数字继电保护测试仪支持多组GOOSE报文接收或发送;
10MTP-6000B光数字继电保护测试仪SMV与GOOSE的收发光口可任意配置,既可配置为同光口收发,也可配置为独立收发;
11 MTP-6000B光数字继电保护测试仪完整解析保护模型文件(ICD,CID,SCD等文件),实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的自动配置,简单方便地实现保护测试,提高工作效率;
12 MTP-6000B光数字继电保护测试仪可进行丢帧、失步、飞点、错序、置品质位无效、错值测试等报文测试功能;
13 MTP-6000B光数字继电保护测试仪具有GPS、IRIG-B、IEEE1588同步对时功能;
14 MTP-6000B光数字继电保护测试仪具备备自投装置调试功能
15 MTP-6000B光数字继电保护测试仪12路独立的模拟小信号输出,可兼容测试各种接受电子式互感器信号的保护;或者连接各种品牌的功率源,进行普通保护与数字化保护的对比测试;
16 MTP-6000B光数字继电保护测试仪8对开入量,4对通用开出量,4对快速开出量,GOOSE信息报文,实现保护的完整闭环测试;
17 MTP-6000B光数字继电保护测试仪软件测试功能丰富,能够对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试;
18 MTP-6000B光数字继电保护测试仪支持标准的COMTRADE格式波形回放;
2 MTP-6000B光数字继电保护测试仪支持10路独立符合IEC60044-8(FT3)规范的采样值(SMV)报文输出,1路输入;支持同步/异步传输方式,支持多种传输速率;
3 MTP-6000B光数字继电保护测试仪支持8组符合IEC61850-9-2规范的采样值(SMV)报文输出,采样点等间隔输出,完全满足国网的最新标准;
4 MTP-6000B光数字继电保护测试仪支持12组GOOSE输出,8组GOOSE输入,可以配置到任意光口;
5 MTP-6000B光数字继电保护测试仪可自动侦测光数字信号,实现对SMV、GOOSE信息的自动配置;
6 MTP-6000B光数字继电保护测试仪具备虚端子测试功能;
7 MTP-6000B光数字继电保护测试仪具有报文示波功能,可接收并解析符合IEC61850-9-2规范的采样值(SMV)报文,GOOSE报文,实现装置输出的自环测试;同时可接收合并单元(MU)或其他IED设备发出的光数字信号,实时显示其波形、幅值、角度和频率;
8 MTP-6000B光数字继电保护测试仪具有强大的报文记录、报文在线告警和离线报文分析功能;
9 MTP-6000B光数字继电保护测试仪支持多组GOOSE报文接收或发送;
10MTP-6000B光数字继电保护测试仪SMV与GOOSE的收发光口可任意配置,既可配置为同光口收发,也可配置为独立收发;
11 MTP-6000B光数字继电保护测试仪完整解析保护模型文件(ICD,CID,SCD等文件),实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的自动配置,简单方便地实现保护测试,提高工作效率;
12 MTP-6000B光数字继电保护测试仪可进行丢帧、失步、飞点、错序、置品质位无效、错值测试等报文测试功能;
13 MTP-6000B光数字继电保护测试仪具有GPS、IRIG-B、IEEE1588同步对时功能;
14 MTP-6000B光数字继电保护测试仪具备备自投装置调试功能
15 MTP-6000B光数字继电保护测试仪12路独立的模拟小信号输出,可兼容测试各种接受电子式互感器信号的保护;或者连接各种品牌的功率源,进行普通保护与数字化保护的对比测试;
16 MTP-6000B光数字继电保护测试仪8对开入量,4对通用开出量,4对快速开出量,GOOSE信息报文,实现保护的完整闭环测试;
17 MTP-6000B光数字继电保护测试仪软件测试功能丰富,能够对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试;
18 MTP-6000B光数字继电保护测试仪支持标准的COMTRADE格式波形回放;
技术参数
外设接口:
以太网接口: 10/100Mbit, 1个
光网口: 100Mbit ,12对(分别用于IEC61850-9-2采样值接口、GOOSE、IEEE1588收发接口)
光串口: 12个(其中10个用于FT3输出,1个用于FT3接收,1个B码接)
内置GPS同步接口: 1个(SMA接头)
光B码接口: 1个(ST接口)
12路电压信号源:
精度: 误差≤0.1% ;分辨率: 215μV ; 噪声幅度:<1mV
模拟小信号电压源输出频率: 范围: 0 ~ 1000HZ ; 精度: 误差<0.001HZ ; 分辨率: 0.001HZ
模拟小信号电压源相位: 范围: ±360º ; 精度: 误差<0.1º ; 分辨率: 0.01º
数字量输出通道: 数量:24路(12路电压+12路电流)
光纤传输网:
传输网络: 100Base-FX (100M全双工光纤网络)
传输端口: 12对标准LC接口,可任意配置为9-2的SMV发送端或GOOSE发送接收端
传输介质: 50/125μm 或 62.5/125μm 橘红色多模光纤,波长1300nm,
有效传输距离 >1公里
传输指示: LED动态指示传输状态
FT3传输网:
传输网络: 实时快速单向光纤传输网络,速度可配置
传输接口: 10个标准ST接口,8个FT3的SMV报文发送端口,2个FT3的SMV报文接收端口
传输介质: 62.5/125μm 橘红色多模光纤,波长850nm,
有效传输距离 >1公里
传输指示: LED动态指示传输状态
开关量输入/输出:
开关量输入 数量:8对;特性:可接空节点及带电位接点(0~250V);
开关量输出: 数量:8对; 4对通用开出量(空接点); 4对快速开出量;
以太网接口: 10/100Mbit, 1个
光网口: 100Mbit ,12对(分别用于IEC61850-9-2采样值接口、GOOSE、IEEE1588收发接口)
光串口: 12个(其中10个用于FT3输出,1个用于FT3接收,1个B码接)
内置GPS同步接口: 1个(SMA接头)
光B码接口: 1个(ST接口)
12路电压信号源:
精度: 误差≤0.1% ;分辨率: 215μV ; 噪声幅度:<1mV
模拟小信号电压源输出频率: 范围: 0 ~ 1000HZ ; 精度: 误差<0.001HZ ; 分辨率: 0.001HZ
模拟小信号电压源相位: 范围: ±360º ; 精度: 误差<0.1º ; 分辨率: 0.01º
数字量输出通道: 数量:24路(12路电压+12路电流)
光纤传输网:
传输网络: 100Base-FX (100M全双工光纤网络)
传输端口: 12对标准LC接口,可任意配置为9-2的SMV发送端或GOOSE发送接收端
传输介质: 50/125μm 或 62.5/125μm 橘红色多模光纤,波长1300nm,
有效传输距离 >1公里
传输指示: LED动态指示传输状态
FT3传输网:
传输网络: 实时快速单向光纤传输网络,速度可配置
传输接口: 10个标准ST接口,8个FT3的SMV报文发送端口,2个FT3的SMV报文接收端口
传输介质: 62.5/125μm 橘红色多模光纤,波长850nm,
有效传输距离 >1公里
传输指示: LED动态指示传输状态
开关量输入/输出:
开关量输入 数量:8对;特性:可接空节点及带电位接点(0~250V);
开关量输出: 数量:8对; 4对通用开出量(空接点); 4对快速开出量;
设备成套性
名称 | 数量 |
MTP-6000B光数字继电保护测试仪主机 | 1台 |
高强度铝合金主机包装箱 | 1只 |
测试线包 | 1个 |
电流测试线 | 1包 |
电压及开关量测试线 | 1包 |
电源线 | 1根 |
USB连接线 | 1根 |
程序光盘 | 1张 |
2A保险管 | 2个 |
10A保险管 | 2个 |
出厂检定报告 | 1份 |
产品说明书 | 2本 |
产品合格证 | 1张 |
产品保修卡 | 1份 |
质量反馈单 | 1份 |
产品装箱单 | 1份 |
