继保、二次回路检测设备

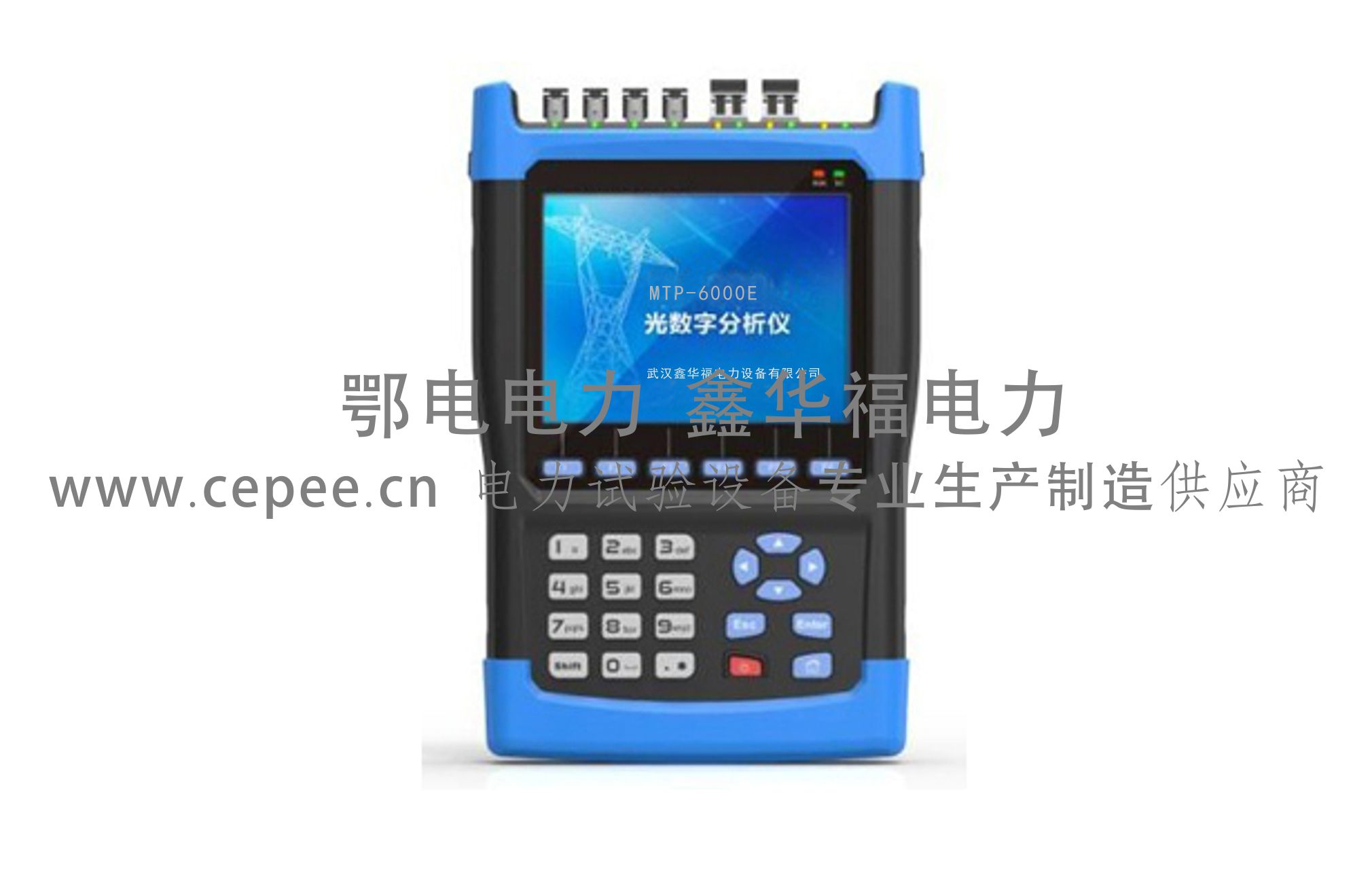

MTP6000E光数字万用表
发布时间：2017-06-13 点击量：
- 产品型号：
MTP6000E
- 说 明 书 ：
- 参考标准：
- 测量范围：
支持同时两路光串口报文接收
- 在线询价：
产品简介
产品简介
智能变电站遵从IEC61850规约，站内的电压、电流在采集模块中进行AD 采样，通过光纤将采集量传送至合并单元(MU)，合并单元将合并后的信号按IEC61850-9-1/2、 IEC60044-8 规约传送至光数字继电保护装置.
此外，智能变电站采用GOOSE报文通过网络传输开关量信号，通过智能终端操作传统断路器，对断路器进行跳合闸操作。
MTP6000E手持式网络报文记录分析仪(光数字万用表)是基于IEC61850 标准开发的，广泛适用于110kV及以上电压等级智能变电站/数字化变电站光数字式继电保护装置的快速简捷测试、MU输出信息快捷监测以及遥测、遥信量快捷监测。
产品别称
光数字分析仪,手持式数字信号分析仪,手持光数字网络协议分析仪，光数字万用表，光数字万用表，手持式继电保护测试仪，手持式报文分析仪，手持式网络报文记录分析仪
智能变电站遵从IEC61850规约，站内的电压、电流在采集模块中进行AD 采样，通过光纤将采集量传送至合并单元(MU)，合并单元将合并后的信号按IEC61850-9-1/2、 IEC60044-8 规约传送至光数字继电保护装置.
此外，智能变电站采用GOOSE报文通过网络传输开关量信号，通过智能终端操作传统断路器，对断路器进行跳合闸操作。
MTP6000E手持式网络报文记录分析仪(光数字万用表)是基于IEC61850 标准开发的，广泛适用于110kV及以上电压等级智能变电站/数字化变电站光数字式继电保护装置的快速简捷测试、MU输出信息快捷监测以及遥测、遥信量快捷监测。
产品别称
光数字分析仪,手持式数字信号分析仪,手持光数字网络协议分析仪，光数字万用表，光数字万用表，手持式继电保护测试仪，手持式报文分析仪，手持式网络报文记录分析仪
产品特点
1）MTP6000E光数字万用表 支持IEC61850智能变电站中过程层和间隔层的通信规约，可以接入数字变 电站的过程层和间隔层之间的任意网络节点，接收或发送网络报文。NRI-GSZ支持以下的规约标准：IEC61850-9-2、IEC61850-9-1、IEC60044-8（FT3和FT3扩展）、GOOSE、 IRIG-B、IEEE1588，并且可以导入解析标准的SCL配置文件；
2）MTP6000E光数字万用表 支持同时两路光串口报文接收，或同时两路光网口报文收发；
3）MTP6000E光数字万用表 支持常用采样率的SMV报文收发：4kHz、12.8kHz；
4）MTP6000E光数字万用表 接收及发送IEC61850-9-1/2光数字报文时，单帧报文ASDU数目1~8可选；
5）MTP6000E光数字万用表 接收及发送IEC60044-7/8（FT3）光数字报文时，传输速率2.5Mbps/5Mbps/10Mbps可选；
6）MTP6000E光数字万用表 接收及发送IEC60044-7/8（FT3扩展）光数字报文时，传输速率5Mbps/10Mbps可选；
7）MTP6000E光数字万用表 支持SMV、GOOSE报文监测，可对报文进行丢帧、错序等异常统计。具有遥信、遥测量 监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；
8）MTP6000E光数字万用表 支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。 选一路电压作为基准，显示待核相电压组别的幅值、相位、频率及幅值差、相位差等信息作 为核相参考，可检验同侧电压相序、有效值是否正确，不同侧电压有效值、相位关系是否正确；
9）MTP6000E光数字万用表 支持直流法测试光数字电压、电流互感器、变压器的极性；
10）MTP6000E光数字万用表 支持报文监测以及报文录波（标准pcap格式）；
11）MTP6000E光数字万用表 可以模拟合并单元（MU）输出IEC61850-9-1/2、IEC60044-7/8光数字报文，对光数字继电保护装置进行测试。支持同时过滤接收多个控制块，支持电压电流输出测试，8路电压8路电流可映射至多个采样值控制块同时输出；
12）MTP6000E光数字万用表 支持SMV多个状态按预先设定序列输出测试，最大状态数可达10 个。测试结果清晰明了，GOOSE动作以试验结果列表方式给出；
13）MTP6000E光数字万用表 支持IRIG-B以及IEEE 1588对时方式，提供时间同步以及查看时钟源时间功能；
14）MTP6000E光数字万用表 支持光功率测量，测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
15）MTP6000E光数字万用表 支持变电站全站系统配置文件（SCL）导入以提取需要的装置实例配置信息，完成测试配置。可导入一个或多个变电站全站配置文件至SD存储卡上，使用时用户不需要再对装置APPID、MAC地址、通道信息等作手动设置。
16）MTP6000E光数字万用表 大屏幕图形彩色液晶显示，直观友好的界面菜单，信息详细直观、按键操作方便易用；
17）MTP6000E光数字万用表 采用电池供电，方便携带使用，正常情况下，一次充满电后可正常使用6小时以上。
2）MTP6000E光数字万用表 支持同时两路光串口报文接收，或同时两路光网口报文收发；
3）MTP6000E光数字万用表 支持常用采样率的SMV报文收发：4kHz、12.8kHz；
4）MTP6000E光数字万用表 接收及发送IEC61850-9-1/2光数字报文时，单帧报文ASDU数目1~8可选；
5）MTP6000E光数字万用表 接收及发送IEC60044-7/8（FT3）光数字报文时，传输速率2.5Mbps/5Mbps/10Mbps可选；
6）MTP6000E光数字万用表 接收及发送IEC60044-7/8（FT3扩展）光数字报文时，传输速率5Mbps/10Mbps可选；
7）MTP6000E光数字万用表 支持SMV、GOOSE报文监测，可对报文进行丢帧、错序等异常统计。具有遥信、遥测量 监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；
8）MTP6000E光数字万用表 支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。 选一路电压作为基准，显示待核相电压组别的幅值、相位、频率及幅值差、相位差等信息作 为核相参考，可检验同侧电压相序、有效值是否正确，不同侧电压有效值、相位关系是否正确；
9）MTP6000E光数字万用表 支持直流法测试光数字电压、电流互感器、变压器的极性；
10）MTP6000E光数字万用表 支持报文监测以及报文录波（标准pcap格式）；
11）MTP6000E光数字万用表 可以模拟合并单元（MU）输出IEC61850-9-1/2、IEC60044-7/8光数字报文，对光数字继电保护装置进行测试。支持同时过滤接收多个控制块，支持电压电流输出测试，8路电压8路电流可映射至多个采样值控制块同时输出；
12）MTP6000E光数字万用表 支持SMV多个状态按预先设定序列输出测试，最大状态数可达10 个。测试结果清晰明了，GOOSE动作以试验结果列表方式给出；
13）MTP6000E光数字万用表 支持IRIG-B以及IEEE 1588对时方式，提供时间同步以及查看时钟源时间功能；
14）MTP6000E光数字万用表 支持光功率测量，测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
15）MTP6000E光数字万用表 支持变电站全站系统配置文件（SCL）导入以提取需要的装置实例配置信息，完成测试配置。可导入一个或多个变电站全站配置文件至SD存储卡上，使用时用户不需要再对装置APPID、MAC地址、通道信息等作手动设置。
16）MTP6000E光数字万用表 大屏幕图形彩色液晶显示，直观友好的界面菜单，信息详细直观、按键操作方便易用；
17）MTP6000E光数字万用表 采用电池供电，方便携带使用，正常情况下，一次充满电后可正常使用6小时以上。
技术参数
电源
内置电池组：11.1V4400mAh锂电池组；
电源适配器：输入：AC100~240V、50/60Hz
输出：DC15V、3A
充电时间：电池充满需要4~6个小时（DC指示灯由闪烁到常亮），建议新电池前3次充电时间大于12小时
工作时长：一次充满电可连续工作6小时以上
环境
正常工作温度：-5～45℃；
极限工作温度：-10～50℃；
贮存及运输：-25～70℃；
相对湿度：5% ～95%；
大气压力：80 ～110kPa。
光纤接口
光纤接口规格
编号 光纤类型 波长 发送功率 接收灵敏度
1 多模光纤，ST 接口 850nm 不小于-15dBm 不小于-30dBm
2 LC 接口 1310nm 不小于-20dBm 不小于-30dBm
电磁兼容
电磁兼容等级
试验项目 严酷等级 参考标准
静电放电抗扰度 IV级 GB/T17626.2-2006
射频电磁场辐射抗扰度 III级 GB/T17626.3-2006
机械尺寸及重量
测试仪尺寸：130mm（W）×200mm（H）×56mm（D）；
测试仪重量：≤1.5KG。
性能指标
1）SMV发送时间均匀性最大偏差<3us；
2) 在额定50Hz的情况下，采样值SV电压在0.01Ue~2Ue范围内测量精度优于0.05%，
相位精度优于0.01°；采样值SV电流在0.01Ie~40Ie 范围内测量精度优于0.05%，
相位精度优于0.01°；频率测量精度内优于0.002Hz；
3) 对GOOSE 事件的分辨率≤1ms；
4) IRIG-B码对时误差不大于1us；
5) 动态画面响应时间<1s；
6) 遥测信息响应时间<1s；
7) 遥信变化响应时间<1s。
内置电池组：11.1V4400mAh锂电池组；
电源适配器：输入：AC100~240V、50/60Hz
输出：DC15V、3A
充电时间：电池充满需要4~6个小时（DC指示灯由闪烁到常亮），建议新电池前3次充电时间大于12小时
工作时长：一次充满电可连续工作6小时以上
环境
正常工作温度：-5～45℃；
极限工作温度：-10～50℃；
贮存及运输：-25～70℃；
相对湿度：5% ～95%；
大气压力：80 ～110kPa。
光纤接口
光纤接口规格
编号 光纤类型 波长 发送功率 接收灵敏度
1 多模光纤，ST 接口 850nm 不小于-15dBm 不小于-30dBm
2 LC 接口 1310nm 不小于-20dBm 不小于-30dBm
电磁兼容
电磁兼容等级
试验项目 严酷等级 参考标准
静电放电抗扰度 IV级 GB/T17626.2-2006
射频电磁场辐射抗扰度 III级 GB/T17626.3-2006
机械尺寸及重量
测试仪尺寸：130mm（W）×200mm（H）×56mm（D）；
测试仪重量：≤1.5KG。
性能指标
1）SMV发送时间均匀性最大偏差<3us；
2) 在额定50Hz的情况下，采样值SV电压在0.01Ue~2Ue范围内测量精度优于0.05%，
相位精度优于0.01°；采样值SV电流在0.01Ie~40Ie 范围内测量精度优于0.05%，
相位精度优于0.01°；频率测量精度内优于0.002Hz；
3) 对GOOSE 事件的分辨率≤1ms；
4) IRIG-B码对时误差不大于1us；
5) 动态画面响应时间<1s；
6) 遥测信息响应时间<1s；
7) 遥信变化响应时间<1s。
设备成套性
| 名称 | 数量 |
| MTP6000E光数字万用表 主机 | 1台 |
| 高强度铝合金主机包装箱 | 1只 |
| 测试线包 | 1个 |
| 电流测试线 | 1包 |
| 电压及开关量测试线 | 1包 |
| 电源线 | 1根 |
| USB连接线 | 1根 |
| 程序光盘 | 1张 |
| 2A保险管 | 2个 |
| 10A保险管 | 2个 |
| 出厂检定报告 | 1份 |
| 产品说明书 | 2本 |
| 产品合格证 | 1张 |
| 产品保修卡 | 1份 |
| 质量反馈单 | 1份 |
| 产品装箱单 | 1份 |
