ED0501D型精密露点仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0501D

【设备名称】：精密露点仪

【数据来源】：原厂说明书

【标签】：露点仪，SF6微水检测，高分子薄膜电容传感器，微量水分测量，RS232数据传输，自锁接头，锂电池供电，惰性气体湿度检测

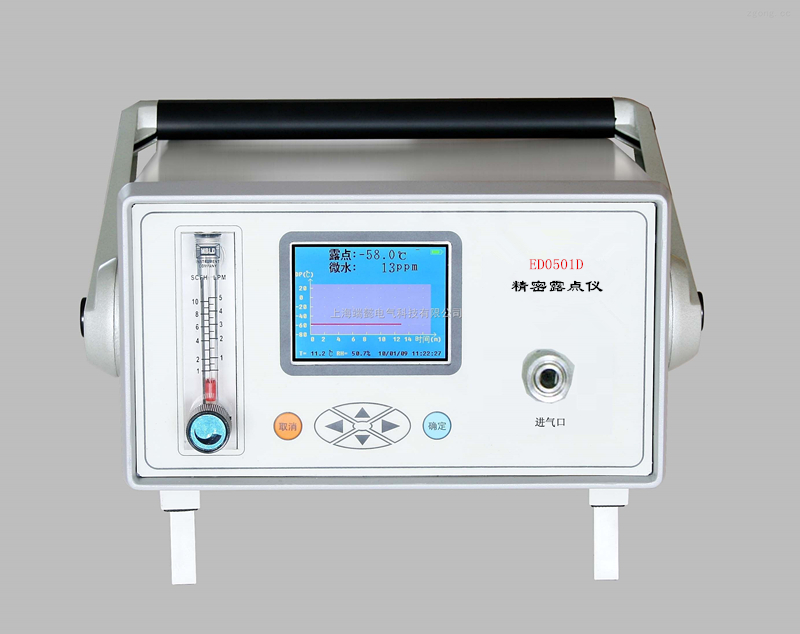

ED0501D精密露点仪采用进口高分子薄膜电容露点传感器，便携式锂电设计；用于测量SF6、空气、氮气、氢气、氩气等多种惰性气体内部微量水分；直接输出露点值与微水ppm数值；传感器具备零点自校准，消除零点漂移；彩色液晶屏支持实时曲线显示，可存储最多800组测试记录，选配热敏打印，RS232接口上传电脑；适用于电力、石化、空分、半导体等行业，尤其用于SF6电气设备现场微水湿度检测。

技术指标：

露点测量范围：-100℃～+20℃（对应0.04-23700ppm）；

测量精度：±1℃（-60℃～+20℃）；±2℃（-80℃～-60℃）；

20℃条件响应时间：

-60℃~+20℃：63%需5s，90%需45s；

+20℃~-60℃：63%需10s，90%需240s；

环境温湿度：-40℃～+60℃，0-100%RH；

显示屏：3.5寸彩色液晶，显示露点、微水ppm、温湿度、日期时间；

存储容量：最大800组测试数据；

供电：AC220V；内置8000mAh锂电池，充电≥5h，连续工作可达10h；

外形尺寸250×150×300mm；整机重量5kg；

接口：进口自锁气路接头、出气口、RS232串口、充电口；选配微型热敏打印机。

产品特点：

1、传感器自动零点校准，消除零点漂移系统误差；

2、快速省气，单台测量约2min；长期闲置后首台测量需3-5min吹扫管路；

3、德国原装进口自锁气路接头，防泄漏；

4、彩色LCD，支持测量过程曲线可视化；

5、本地存储800组记录，可编号保存、查询、全部删除；

6、选配热敏打印；RS232串口可将数据导出至电脑，支持Word、Excel；

7、内置大容量锂电池，现场无需外接市电；具备系统权限管控。

面板按键：

确定（确认进入菜单）、取消（退出）；上/下调整数值；左/右移动数位；

后面板：出气口、充电指示灯、RS232通讯口、打印机接口。

操作流程：

1、气路连接：螺纹接头拧紧接被测设备测试口；关闭管道针阀；测试管快速接头接入仪器采样口；排气管接仪器出气口。

2、开机初始化，仪器自检；查看电池电量，低电量及时充电；优先条件下建议使用AC220V供电。

3、调节管路针阀，将气体流量稳定控制在0.5L/min；

>提示：久置仪器管路残留湿气，首台设备测量耗时3-5min，后续设备仅需1-2min；高温环境尽量选早晨低温时段测试，保证精度。

4、读数稳定后进入菜单，输入最多6位设备编号，保存测试记录；可选择打印（打印机为选配）。

5、连续测多台设备：关闭针阀，拆卸被测端接头，仪器保持开机，重复接线-调流量-测量-保存。

6、全部测试完成，关闭流量阀，拆除全部管路，关闭仪器电源。

菜单功能：

-打印：打印当前或历史存储记录；

-保存记录：自定义6位设备编号存储；

-查看记录：翻阅历史存储数据，可打印；

-删除记录：一次性清空全部存储记录，删除不可恢复；

-修改时间：校准仪器系统日期、时分秒。

重要注意事项：

1、避免剧烈撞击震动，防止跌落；**禁止测量腐蚀性气体**。

2、充电：接入AC220V即可自动充电，无需开机，充电时长≥5小时。

3、氢气测量注意：氢气易燃易爆，避开明火火花，尽量不用交流电源；防爆等级ExiaⅡCT5。

4、推荐现场测量环境5-35℃，最优区间10-30℃。

5、长期闲置锂电池，需要定期补电维护电池活性。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机损坏不在保修范围。

[设备类型]:便携式精密露点微水分析仪

[设备型号]:ED0501D

[核心用途]:SF6及多种惰性气体微量水分检测，输出露点与20℃微水ppm，用于电力、石化、空分行业

[显示交互]:3.5寸彩色液晶屏；测量曲线；温湿度时间显示；800组数据存储；编号保存、查询、打印；RS232电脑导出

[工作模式]:现场采样测量；零点自校准；历史数据管理；系统时间设置

[关键能力]:进口电容传感器；自锁无泄漏接头；锂电便携；久置管路需要吹扫；氢气具备防爆ExiaⅡCT5

[供电规格]:AC220V；内置8000mAh锂电池，连续工作10h，充电≥5h

[性能参数]:露点-100~+20℃；精度±1℃(-60~+20℃)；流量推荐0.5L/min；整机5kg

[危险禁忌]:不可测腐蚀性气体；氢气测量远离火花明火；高温尽量避开正午测试；删除记录不可恢复；禁止私自拆机维修
