EDHZC-3电缆故障智能测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDHZC-3

【设备名称】：电缆故障智能测试仪

【数据来源】：原厂说明书

【标签】：电缆故障测距，低压脉冲法，直闪法，冲闪法，电力电缆，高阻闪络故障，波形存储对比，电缆长度测试

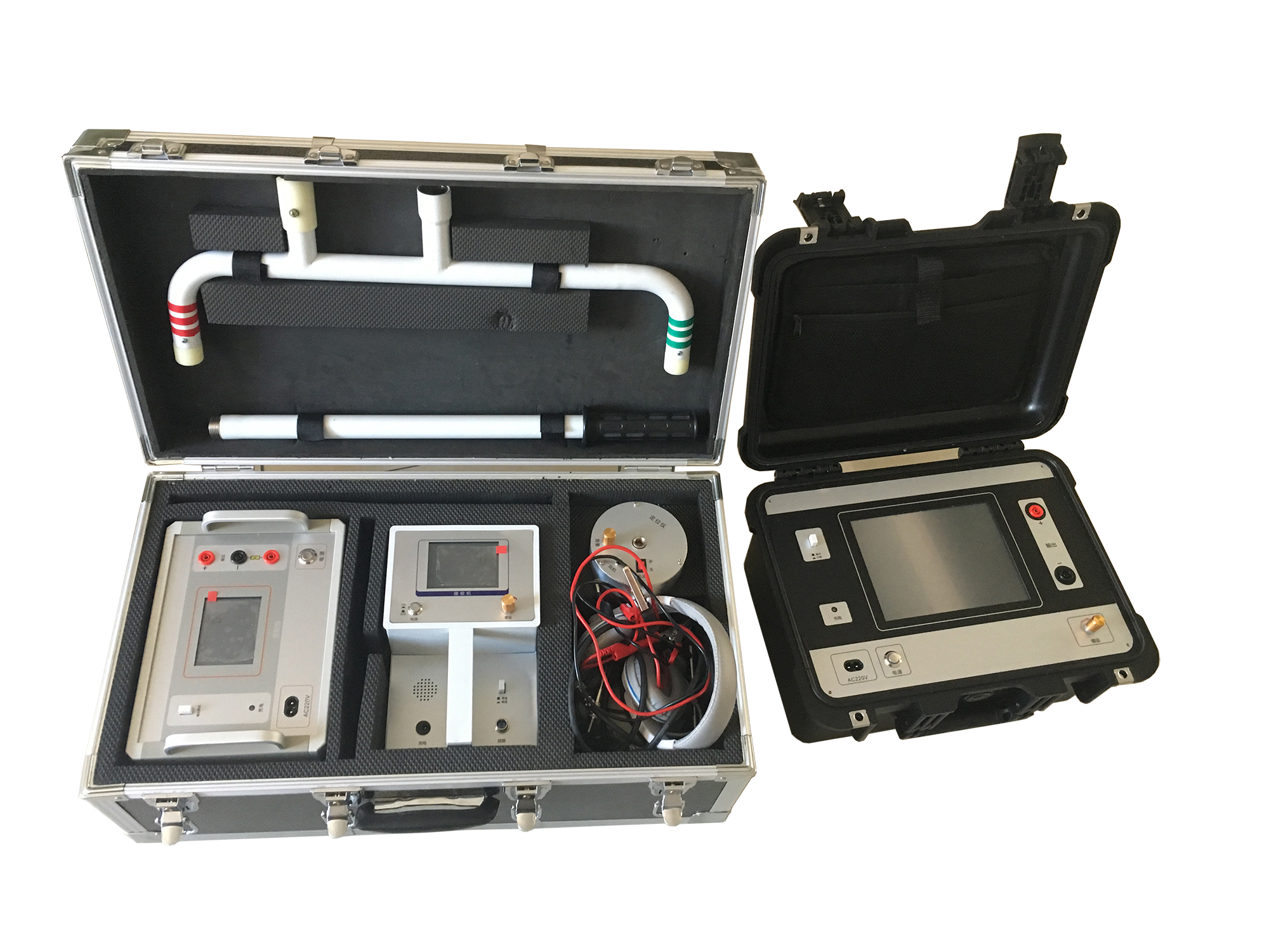

EDHZC-3电缆故障智能测试仪为便携式电缆故障预定位设备，依靠行波反射原理，适配1-35kV电力电缆、通信电缆、金属架空线路；可检测短路、接地、断线、接触不良、高阻泄漏、高阻闪络各类电缆故障；支持低压脉冲法、直流高压闪络法、冲击高压闪络法、波形比较法；高速100MHz A/D采样，分辨率1m，盲区1m；液晶屏显示波形距离，具备波形存储、双踪对比、波形缩放；内置充电电池，可搭配声测法定点仪完成故障精确定点，广泛用于电力电缆运维检修。

技术指标：

最大测试距离：电缆15km，明线可达100km；

探测盲区：1m；读数分辨率：1m；

A/D采样速率：100MHz；整机功耗5VA；

工作环境0-+40℃，极限-10~+50℃；湿度20-90%RH；

外形尺寸275×220×160mm；整机重量1.8kg；

供电：内置可充电锂电池。

硬件面板：

电源开关、充电插孔；模式选择开关（脉冲/闪络）；增益调节旋钮；信号输出端子；液晶显示屏；操作按键（传播速度、发送脉冲、显示比例、光标零点、波形存储、波形调出、光标移动）。

测试原理：

基于传输线行波反射理论，电波遇到阻抗不匹配点产生反射，通过往返时间计算故障距离。

1、低压脉冲法：发射低压脉冲，适合低阻短路、接地、断线故障，直接读取反射波形；

2、直流高压闪络法（直闪法）：施加直流高压，故障点击穿闪络，适合高阻闪络故障，故障未形成稳定导通通道；

3、冲击高压闪络法（冲闪法）：冲击高压使故障点击穿放电，适合高阻泄漏、直闪法无法起弧的故障；

4、波形比较法：保存完好电缆波形，与故障电缆波形对比识别故障特征。

操作流程：

1、测试前期准备

①预判故障类型，选择对应测试方法；

②波速校准：使用同型号已知长度标准电缆校准电波传播速度，波速参数直接影响测距精度；

③被测电缆断开所有外接设备。

2、低压脉冲法（断线、短路、低阻接地）

①模式开关切脉冲档；设置对应电缆波速；

②仪器输出接被测电缆；调节增益；

③点击发送脉冲，屏幕获取反射波形；

④移动光标定位反射波前沿，读取故障距离；可调整显示比例放大波形提高精度。

3、直流高压闪络法（高阻闪络故障）

①模式开关切闪络档，设置电缆波速；

②外接高压发生装置，规范连接地线；严格遵守高压安全规程；

③逐步升压，故障点闪络击穿时仪器捕获闪络反射波形；光标读取故障距离；

④测试完成必须对高压电容、电缆充分放电，再拆除接线。

4、冲击高压闪络法（高阻泄漏故障）

①模式切闪络档，配置外接冲击高压、储能电容、采样电感；可靠接地；

②调节冲击电压，球间隙放电使故障点击穿；捕获冲闪反射波形计算距离；

③试验结束充分放电后拆线。

5、波形比较法：采集完好电缆波形并存储；接入故障电缆采集波形，调出保存波形做双踪对比，判别故障位置。

仪器功能特性：

1、非易失存储器，关机波形、数据不丢失；支持波形存储与调取，双踪波形对比；

2、波形显示比例缩放，双光标自由移动，直接输出故障距离；

3、可修改不同电缆波速参数；

4、便携式锂电供电，适合现场作业。

常见故障排查：

1、开机无显示：检查电池电量，进行充电；硬件故障联系厂家；

2、有屏幕无发射波形：检查增益旋钮设置；硬件故障返厂；

3、有发射波形、无反射波形：核对测量量程；检查输出测试线接线；确认电缆回路状态。

注意事项：

1、脉冲法测试，电缆端应断开所有外接设备；

2、直闪/冲闪属于高压试验，整套设备必须可靠接地，严格执行高压安全操作；

3、高压试验完毕，务必使用限流电阻先慢放电，再直接对地放电，防止残余电荷伤人；

4、定期给内置锂电池充电，长期存放需定期补电。

装箱清单：测试仪主机、电源线、输出测试线、说明书、合格证。

保修条款：发货起一年内免费维修；一年以上有偿终身维修；人为撞击、进水、私自拆机不在保修范围。

[设备类型]:电缆故障预定位测试仪

[设备型号]:EDHZC-3

[核心用途]:电力、通信电缆故障测距；断线、短路、接地、高阻闪络/泄漏故障预定位，可测电缆长度与波速

[显示交互]:中文液晶屏幕；故障波形显示；双光标测距；波形存储、调出、双踪对比；波形缩放；波速参数设置

[工作模式]:低压脉冲法；直闪法；冲闪法；波形比较法

[关键能力]:100MHz高速采样，1m分辨率；最大电缆测试距离15km；内置锂电池；非易失存储；可配合声测定点仪做精确定点

[供电规格]:内置可充电锂电池

[性能参数]:盲区1m；分辨率1m；整机1.8kg；明线最大测试距离100km

[危险禁忌]:高压试验可靠接地；试验结束必须充分放电；测试前断开电缆外接设备；波速参数必须匹配电缆类型；禁止私自拆机维修
