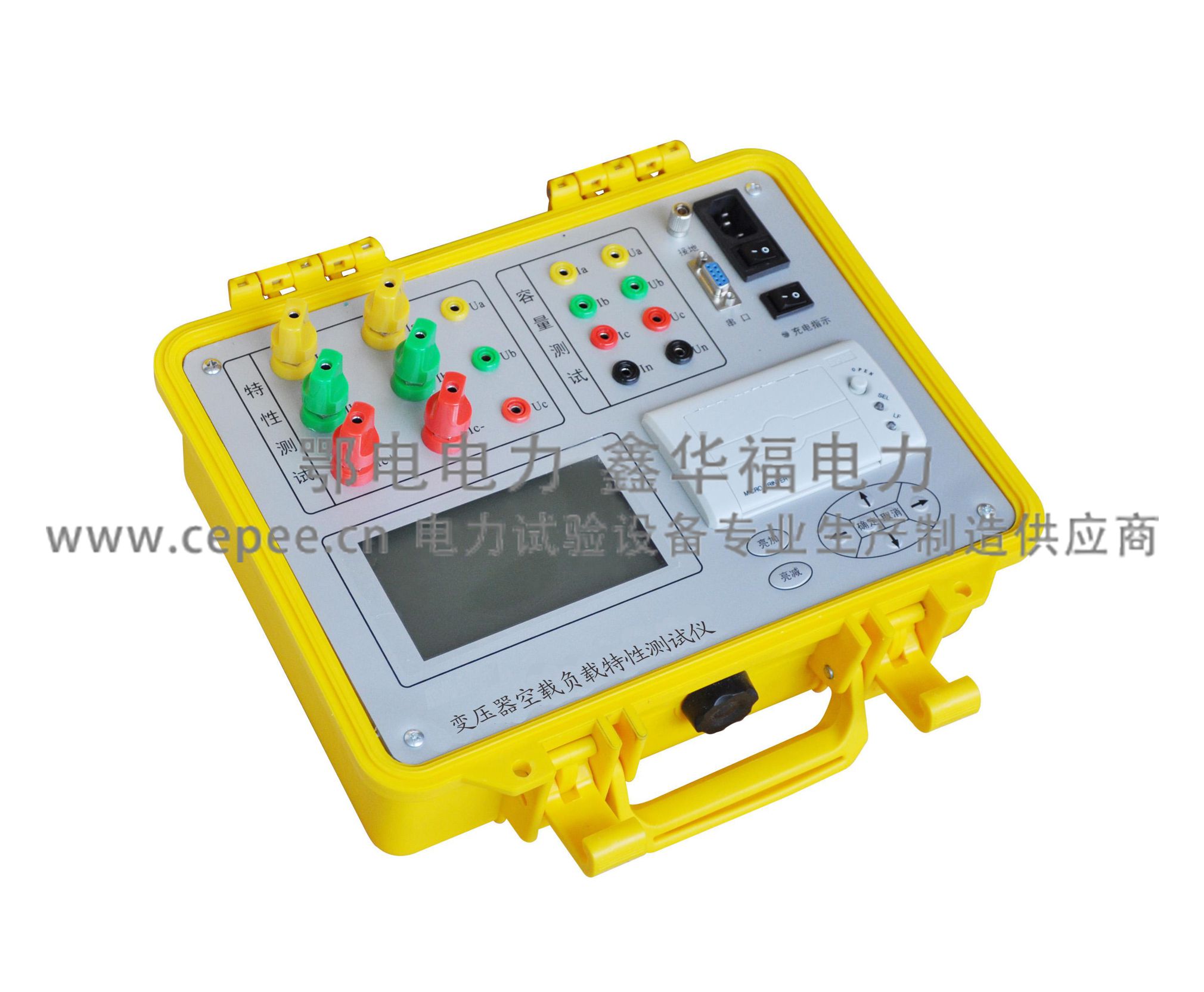

ED0205变压器空载负载特性测试仪
发布时间:2017-05-16 点击量:
![](/uploads/170316/1-1F316223322C9.jpg)
- 产品型号:
ED0205型
- 说 明 书 :
- 参考标准:
- 测量范围:
显示电压和电流波形
- 在线询价:
产品简介
专用于变压器空载损耗、短路损耗、零序阻抗、短路阻抗的测试
参考标准:DLT 1256-2013
可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗
可显示各相电压和电流的实时波形,直观的显示出波形的畸变情况
可测量三相电压、三相电流、平均电压、平均电流、两相有功功率、总功率
产品简介
ED0205型变压器损耗参数测试仪是武汉鑫华福电力设备有限公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。
产品别称
变压器空负载测试仪、变压器空载及负载特性测试仪、变压器损耗测试仪、变压器空载负载测试仪
产品特点
1、可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗
2、可自动进行波形畸变校正,温度校正(提供简单的温度校正和附加损耗分别校正两种方式),电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),非常适合没有做稍大容量变压器短路试验条件的单位
3、可测量三相电压、三相电流、平均电压、平均电流、两相有功功率(因采用两功率表法,在此只显示A、C两相的功率)、总功率
4、可测量各相电压和电流的2-42次谐波的含量以及各个信号的总畸变率(谐波失真度)
5、可显示各相电压和电流的实时波形,直观的显示出波形的畸变情况
6、电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏
7、大屏幕、全汉字菜单及操作提示实现友好的人机对话,导电橡胶按键使操作更简便,高亮度的真彩色液晶显示,可适应冬夏各季
8、用户可随时将测试的数据通过微型打印机将结果打印出来
9、所有的测试结果可以记录的形式保存起来,以备查阅
10、内置真时钟,可实时显示当前的日期和时间,在存储记录时可同时将试验时间存储下来
2、可自动进行波形畸变校正,温度校正(提供简单的温度校正和附加损耗分别校正两种方式),电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),非常适合没有做稍大容量变压器短路试验条件的单位
3、可测量三相电压、三相电流、平均电压、平均电流、两相有功功率(因采用两功率表法,在此只显示A、C两相的功率)、总功率
4、可测量各相电压和电流的2-42次谐波的含量以及各个信号的总畸变率(谐波失真度)
5、可显示各相电压和电流的实时波形,直观的显示出波形的畸变情况
6、电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏
7、大屏幕、全汉字菜单及操作提示实现友好的人机对话,导电橡胶按键使操作更简便,高亮度的真彩色液晶显示,可适应冬夏各季
8、用户可随时将测试的数据通过微型打印机将结果打印出来
9、所有的测试结果可以记录的形式保存起来,以备查阅
10、内置真时钟,可实时显示当前的日期和时间,在存储记录时可同时将试验时间存储下来
技术参数
输入特性 | 电压测量范围 | 0~750V 宽量限 |
电流测量范围 | 0~5~100A内部全部自动切换量程 | |
准确度 | 电压 | ±0.2% |
电流 | ±0.2%量程 | |
功率 | ±0.5%(CosΦ>0.1),±1.0%(0.05< CosΦ<0.1) | |
工作温度 | -10℃~+40℃ | |
工作电源 | 交流160V~265V | |
绝缘 | 电压、电流输入端对机壳的绝缘电阻≥100MΩ | |
工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验 | ||
体积 | 32×24×13cm3 | |
重量 | 7Kg |
设备成套性
名称 | 数量 |
ED0205变压器空载负载特性测试仪主机 | 1台 |
测试钳(黄绿红) | 1套 |
专用短路线 | 1根 |
扳手 | 1个 |
电源线(8字线) | 1根 |
充电器 | 2个 |
打印纸 | 2卷 |
说明书 | 2本 |
检验报告 | 1份 |
合格证 | 1张 |
保修卡 | 1份 |
质量反馈单 | 1份 |
![变压器空载负载特性测试仪测试线](/uploads/allimg/170317/1-1F31G04A2E2.jpg)
![变压器空载负载特性测试仪短路测试线](/uploads/allimg/170317/1-1F31G04I5X3.jpg)
变压器空载负载特性测试仪测试线 变压器空载负载特性测试仪短路测试线
![变压器空载负载特性测试仪活动扳手](/uploads/allimg/170317/1-1F31G04Qc45.jpg)
![变压器空载负载特性测试仪电源线](/uploads/allimg/170317/1-1F31G04924353.jpg)
变压器空载负载特性测试仪活动扳手 变压器空载负载特性测试仪电源线
![变压器空载负载特性测试仪电源适配器](/uploads/allimg/170317/1-1F31G05101104.jpg)
![变压器空载负载特性测试仪打印纸](/uploads/allimg/170317/1-1F31G051502A.jpg)
变压器空载负载特性测试仪电源适配器 变压器空载负载特性测试仪打印纸
