ED0204C-20型三通道直流电阻测试仪

发布时间：2017-05-16 点击量：

产品型号：
ED0204C-20
说明书：
在线阅读点击下载
参考标准：
DL/T 845.3-2004
测量范围：
三相同时测量算出三相不平衡率
在线询价：

产品简介

适用于变压器交接、大修项目中绕组的直流电阻测试项目
参考标准： DL/T845.3-2004

整机由高速单片机控制，自动化程度高，操作简便
采用立式机箱结构，便于现场使用
有声响放电报警，放电指示清晰，减少误操作

产品简介

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

为了满足变压器直流电阻快速测量的需要，武汉鑫华福电力设备公司研制的ED0204C-20型三通道直流电阻测试仪。

ED0204C-20型三通道直流电阻测试仪采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。

ED0204C-20型三通道直流电阻测试仪整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。

ED0204C-20型三通道直流电阻测试仪测试精度高，操作简便，可实现变压器直阻的快速测量。

产品别称

直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪

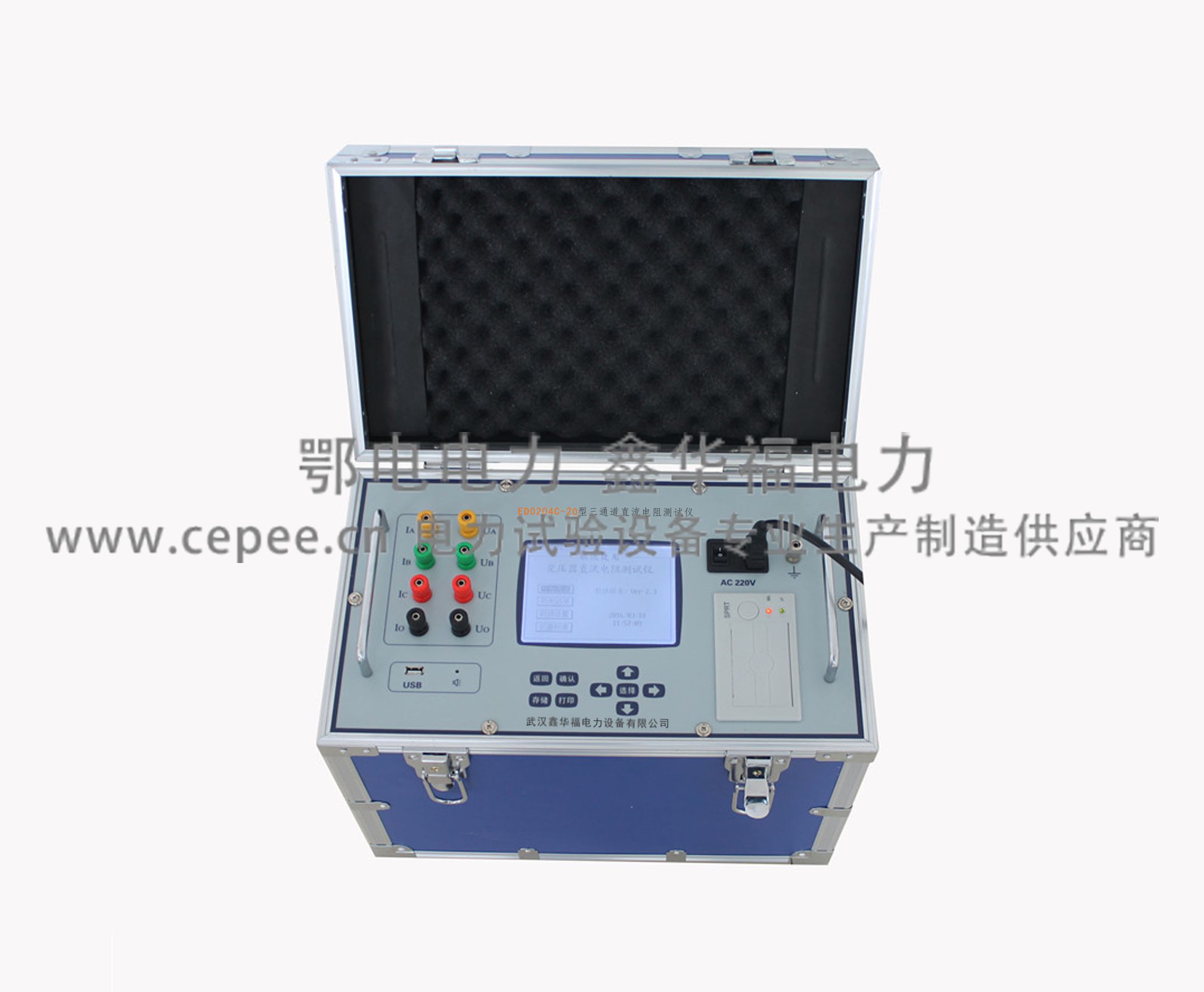

ED0204C-20型三通道直流电阻测试仪

产品特点

   对星型接法有中性点引出的绕组测试时，仪器可以采取三相同时测量的方式测试A0、B0、C0相的直流电阻，大大节省测试时间；
    显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡率；
    具有完善的反电势保护功能；
    具有自动放电和放电指示功能，减少误操作，保证设备及人员安全；
    仪器可以永久存储测试数据500组，还可以使用优盘存储数据；
    仪器采用5.7寸超大液晶显示，可随时打印测试结果；
    仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

技术参数

技术参数

● 输出电流   三相测试：2*10A、2*5A、2*2A
● 单相测试：20A、10A、2A
● 测试范围   2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A： 250μΩ～1Ω
10A： 500μΩ～2Ω
2A：   2.5mΩ～10Ω
● 分辨率   0.1μΩ
● 测量精度   ±(0.2%读数+2字)
● 外形尺寸   420mm×250mm×340mm
● 仪器重量   15kg

环境条件

● 工作温度：-20℃～40℃
● 工作湿度：<80%RH，不结露
● 工作电压：AC220V±10%
● 工作频率：50HZ

设备成套性

ED0204C-20型三通道直流电阻测试仪	1台
测试线	1套
接地线	1根
打印纸	2卷
数据线	1根
保险管	若干
电源线	1根
说明书	2本
检验报告	1份
合格证	1张
保修卡	1份
质量反馈单	1份
