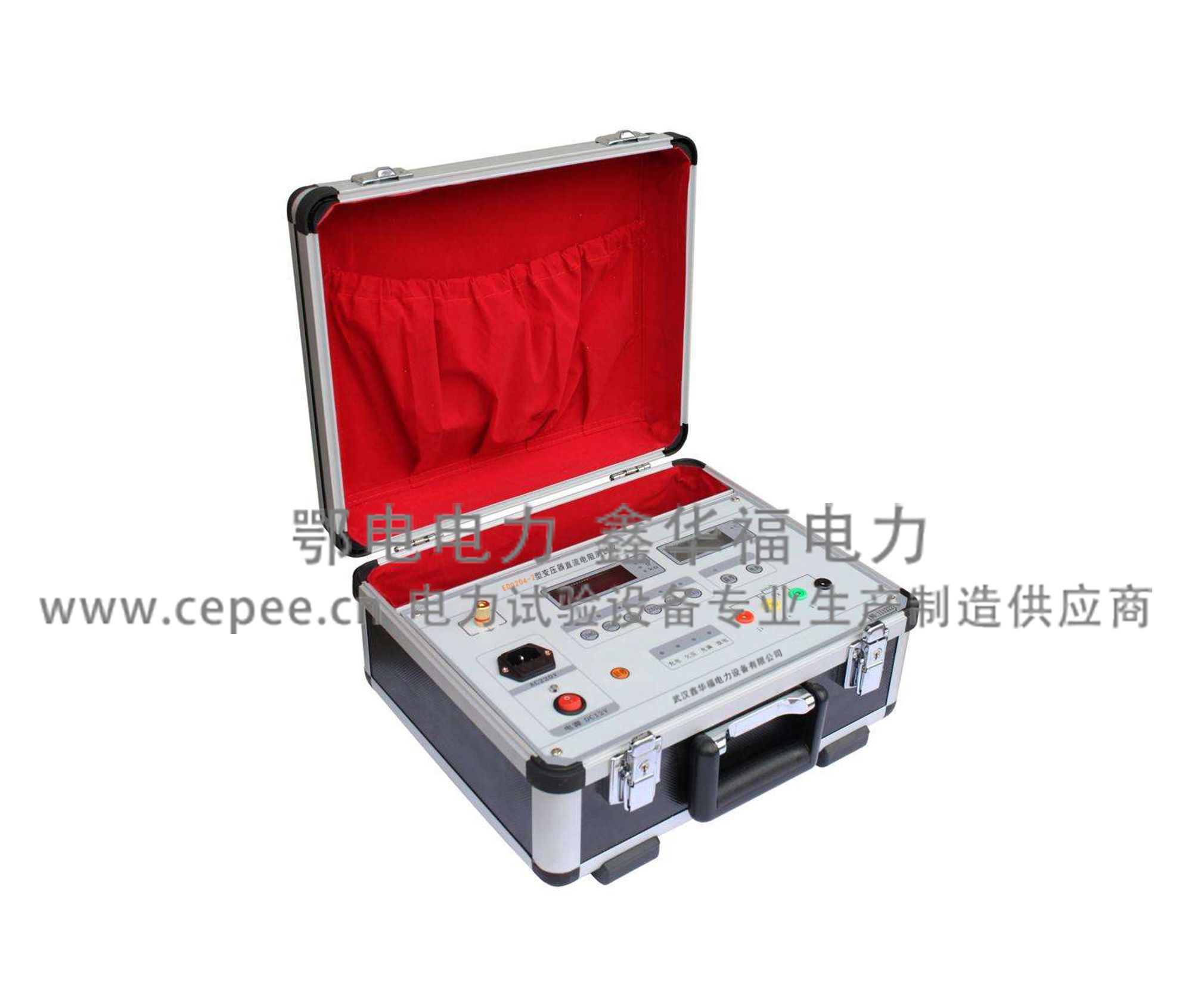

ED0204-2变压器直流电阻测试仪
发布时间:2017-05-16 点击量:
![](/uploads/allimg/170316/1-1F3161002450-L.jpg)
- 产品型号:
ED0204-2
- 说 明 书 :
- 参考标准:
- 测量范围:
测速快、精度高、显示直观
- 在线询价:
产品简介
适用于变压器交接、大修项目中绕组的直流电阻测试项目
参考标准: DL/T845.3-2004
测试速度快:本仪器最大输出充电电流可达2A
加速了铁芯饱和,从而缩短了充电时间,提高了测试速度
采用进口优质元器件,数据精确稳定
产品简介
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。通过测量变压器绕组的直流电阻,可以检查出引线的焊接或连接质量,绕组有无匝间短路或开路,以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量,而这类电桥的测量电流为毫安级,测量起来时间需要很长,而且精度也较低。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,本公司开发了本产品。
ED0204-2型变压器直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术,其测量速度比电桥快一百多倍,显示部分由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。
ED0204-2型变压器直流电阻测试仪具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(14.8V),交直流两用,便于现场及野外测试。
ED0204-2型变压器直流电阻测试仪符合DL/T 845.3-2004《电阻测量装置通用技术条件 第3部分直流电阻测试仪》的要求。
产品别称
直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻测试仪、感性负载直流电阻测试仪、直阻仪、2A直流电阻测试仪
参考标准: DL/T845.3-2004
测试速度快:本仪器最大输出充电电流可达2A
加速了铁芯饱和,从而缩短了充电时间,提高了测试速度
采用进口优质元器件,数据精确稳定
产品简介
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。通过测量变压器绕组的直流电阻,可以检查出引线的焊接或连接质量,绕组有无匝间短路或开路,以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量,而这类电桥的测量电流为毫安级,测量起来时间需要很长,而且精度也较低。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,本公司开发了本产品。
ED0204-2型变压器直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术,其测量速度比电桥快一百多倍,显示部分由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。
ED0204-2型变压器直流电阻测试仪具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(14.8V),交直流两用,便于现场及野外测试。
ED0204-2型变压器直流电阻测试仪符合DL/T 845.3-2004《电阻测量装置通用技术条件 第3部分直流电阻测试仪》的要求。
产品别称
直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻测试仪、感性负载直流电阻测试仪、直阻仪、2A直流电阻测试仪
产品特点
1、测试速度快:
ED0204-2型变压器直流电阻测试仪最大输出充电电流可达2A,测量时能有效地补偿大电感设备电流惯性,加速了铁芯饱和,从而缩短了充电时间,提高了测试速度,比传统仪器单、双臂电桥快几百倍
2、准确度高:
ED0204-2型变压器直流电阻测试仪除了采用先进的四端子测量法外,而且还采用先进的恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。并且采用国外进口优质元器件,测量结果准确度高,重复性好
3、测量范围广:
ED0204-2型变压器直流电阻测试仪电阻测量范围为1μΩ~20kΩ,量程广
4、交直流两用:
ED0204-2型变压器直流电阻测试仪内附可充电电池组,交直流供电,便携式设计,使用、携带方便
ED0204-2型变压器直流电阻测试仪最大输出充电电流可达2A,测量时能有效地补偿大电感设备电流惯性,加速了铁芯饱和,从而缩短了充电时间,提高了测试速度,比传统仪器单、双臂电桥快几百倍
2、准确度高:
ED0204-2型变压器直流电阻测试仪除了采用先进的四端子测量法外,而且还采用先进的恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。并且采用国外进口优质元器件,测量结果准确度高,重复性好
3、测量范围广:
ED0204-2型变压器直流电阻测试仪电阻测量范围为1μΩ~20kΩ,量程广
4、交直流两用:
ED0204-2型变压器直流电阻测试仪内附可充电电池组,交直流供电,便携式设计,使用、携带方便
技术参数
使用条件 | 环境温度 | 0℃~40℃ |
相对温度 | ≤85%RH | |
测量范围 | 七档量程 | 1μΩ~20mΩ |
20mΩ~200mΩ | ||
0.2Ω~2Ω | ||
2Ω~20Ω | ||
20Ω~200Ω | ||
200Ω~2kΩ | ||
2kΩ~20kΩ | ||
测量精度 | ±(0.2%+2d) | |
最高分辨率 | 1μΩ | |
恒流源 | 2A(1μΩ~20mΩ、20mΩ~200mΩ、0.2Ω~2Ω) | |
200mA(2Ω~20Ω) | ||
10mA(20Ω~200Ω) | ||
1mA(200Ω~2kΩ) | ||
100uA(2kΩ~20kΩ) | ||
工作电压 | 直流 | 12V~16.8V |
交流 | 220V | |
功耗 | ≤15W | |
外形尺寸 | 365×330×180mm3 | |
质量 | 5kg(含测试钳和测试线) |
设备成套性
ED0204-2型变压器直流电阻测试仪 | 1台 |
测试线 | 1套 |
接地线 | 1根 |
保险管 | 若干 |
电源线 | 1根 |
说明书 | 2本 |
检验报告 | 1份 |
合格证 | 1张 |
保修卡 | 1份 |
质量反馈单 | 1份 |
![ED0204-3型变压器直流电阻速测仪测试线](http://www.cepee.cn/uploads/allimg/170316/1-1F316105544A6.jpg)
![ED0204-3型变压器直流电阻速测仪电源线](http://www.cepee.cn/uploads/allimg/170316/1-1F316105A0a6.jpg)
ED0204-2变压器直流电阻测试仪测试线夹 ED0204-2变压器直流电阻测试仪三芯电源线
![ED0204-3型变压器直流电阻速测仪接地线](http://www.cepee.cn/uploads/allimg/170316/1-1F316105G2M6.jpg)
![ED0204-3型变压器直流电阻速测仪保险管](http://www.cepee.cn/uploads/allimg/170316/1-1F316105H9534.jpg)
ED0204-2变压器直流电阻测试仪接地线 ED0204-2变压器直流电阻测试仪电源备用保险管
