变压器测试设备

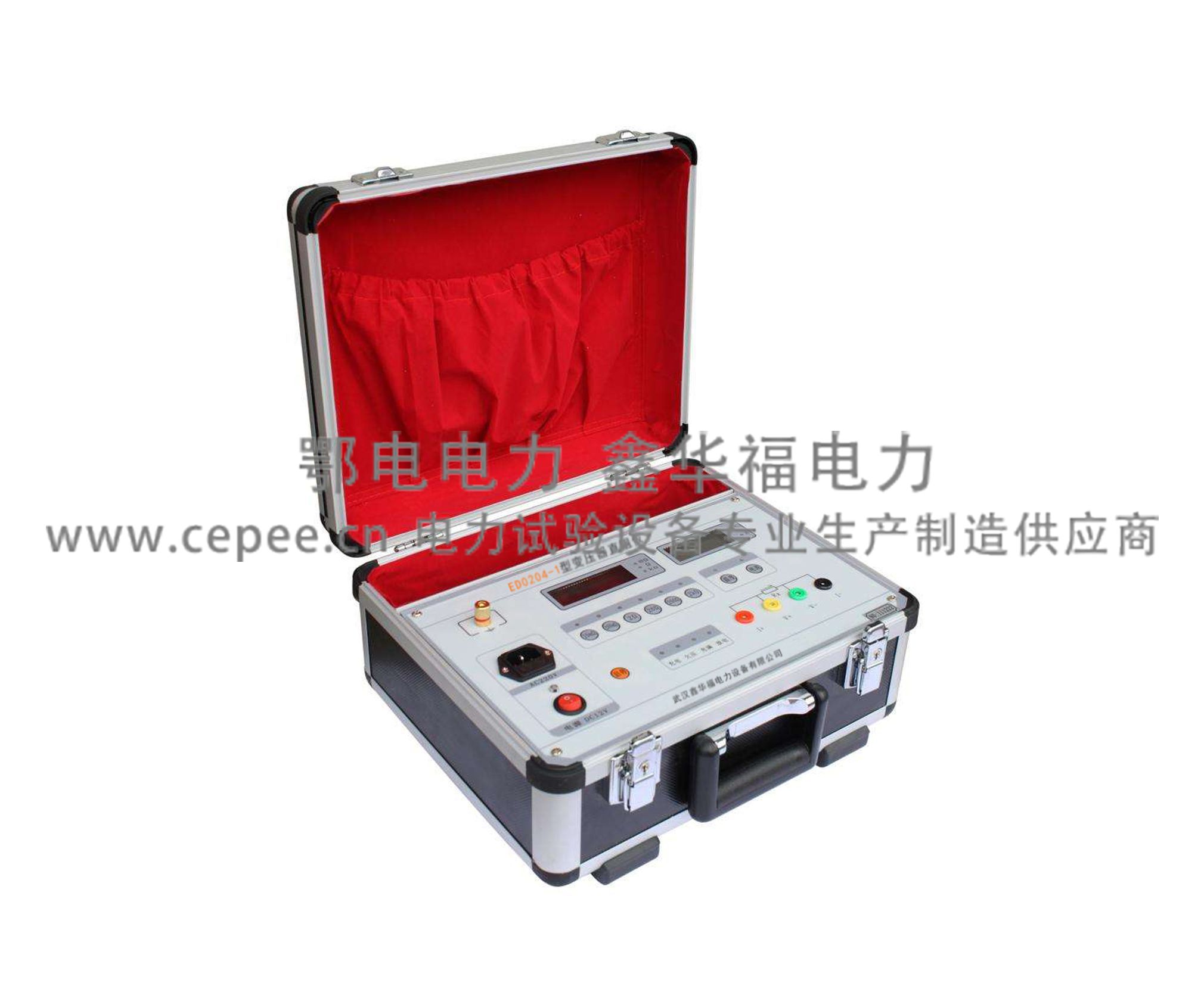

ED0204-1变压器直阻仪

发布时间:2017-05-09 点击量:

产品简介

适用于变压器交接、大修项目中绕组的直流电阻测试项目
参考标准: DL/T845.3-2004

交直流两用:本仪器内附可充电电池组,交直流供电
测试速度快:本仪器最大输出充电电流可达1A
采用进口优质元器件,数据精确稳定

产品简介

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。通过测量变压器绕组的直流电阻,可以检查出引线的焊接或连接质量,绕组有无匝间短路或开路,以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量,而这类电桥的测量电流为毫安级,测量起来时间需要很长,而且精度也较低。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,本公司开发了本产品。

ED0204-1变压器直阻仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术,其测量速度比电桥快一百多倍,显示部分由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。

ED0204-1变压器直阻仪具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(14.8V),交直流两用,便于现场及野外测试。

ED0204-1变压器直阻仪符合D/LT 845.3-2004《电阻测量装置通用技术条件 第3部分直流电阻测试仪》的要求。

产品特点

1、测试速度快:
ED0204-1变压器直阻仪最大输出充电电流可达1A,测量时能有效地补偿大电感设备电流惯性,加速了铁芯饱和,从而缩短了充电时间,提高了测试速度,比传统仪器单、双臂电桥快几百倍
2、准确度高:
ED0204-1变压器直阻仪除了采用先进的四端子测量法外,而且还采用先进的恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。并且采用国外进口优质元器件,测量结果准确度高,重复性好
3、测量范围广:
ED0204-1变压器直阻仪电阻测量范围为1μΩ~20kΩ,量程广
4、交直流两用:
ED0204-1变压器直阻仪内附可充电电池组,交直流供电,便携式设计,使用、携带方便

技术参数

使用条件 环境温度 0℃~40℃
相对温度 ≤85%RH
测量范围 七档量程 1μΩ~20mΩ
20mΩ~200mΩ
0.2Ω~2Ω
2Ω~20Ω
20Ω~200Ω
200Ω~2kΩ
2kΩ~20kΩ
测量精度 ±(0.2%+2d)
最高分辨率 1μΩ
恒流源 1A(1μΩ~20mΩ、20mΩ~200mΩ、0.2Ω~2Ω)
100mA(2Ω~20Ω)
5mA(20Ω~200Ω)
500uA(200Ω~2kΩ)
50uA(2kΩ~20kΩ)
工作电压 直流 12V~16.8V
交流 220V
功耗 ≤15W
外形尺寸 365×330×180mm3
质量 5kg(含测试钳和测试线)

设备成套性

ED0204-1变压器直阻仪 1台
测试线 1套
接地线 1根
保险管 若干
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份


ED0204-3型变压器直流电阻速测仪测试线ED0204-3型变压器直流电阻速测仪电源线
ED0204-1变压器直阻仪测试线夹                                   ED0204-1变压器直阻仪三芯电源线
ED0204-3型变压器直流电阻速测仪接地线ED0204-3型变压器直流电阻速测仪保险管

ED0204-1变压器直阻仪接地线                                           ED0204-1变压器直阻仪电源备用保险管
