互感器、计量测试设备

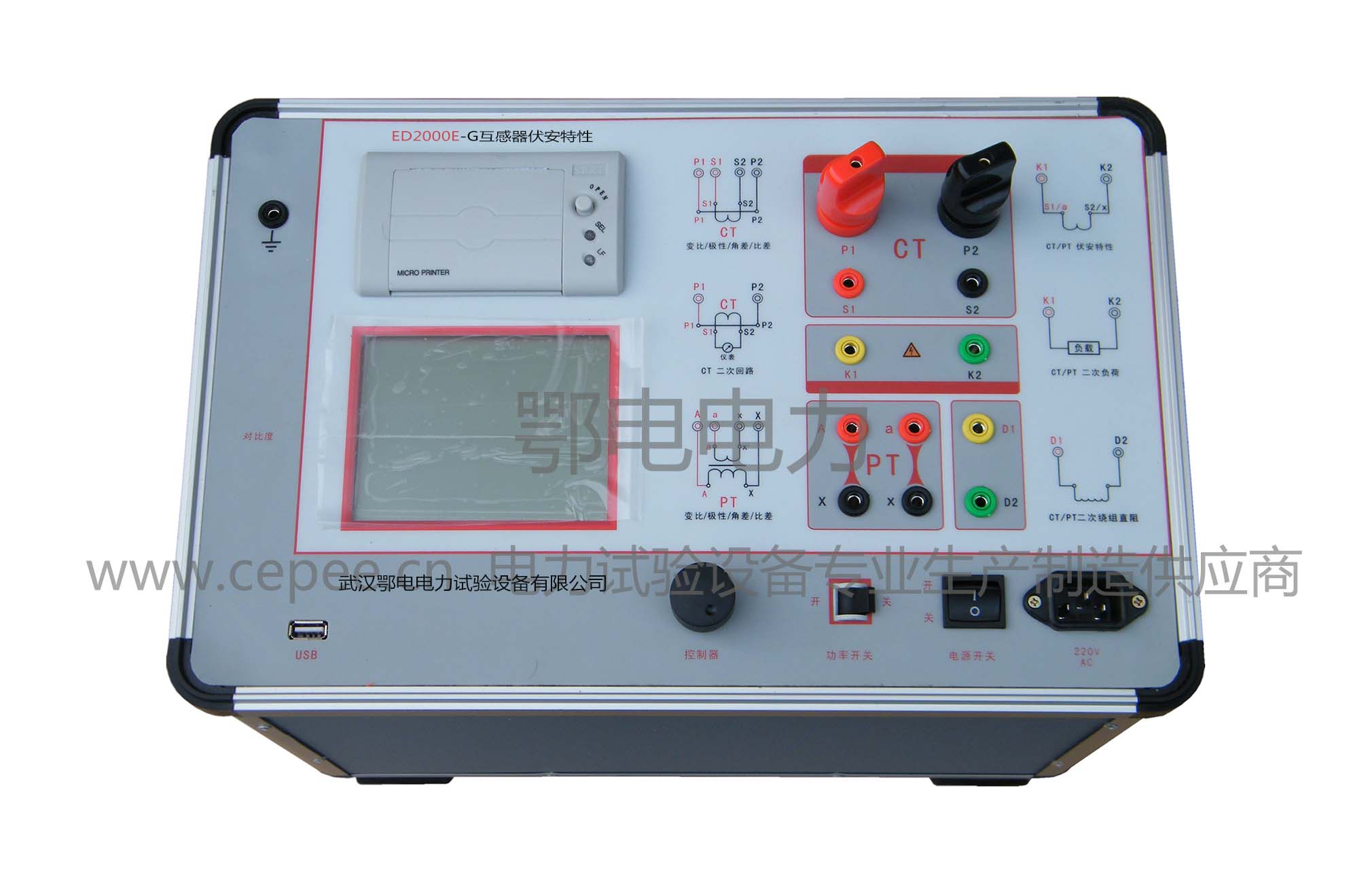

ED2000E-G互感器伏安特性
发布时间：2019-02-20 点击量：
- 产品型号：
ED2000E-G
- 说 明 书 ：
- 参考标准：
- 测量范围：
用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测
- 在线询价：
产品简介
ED2000E-G互感器伏安特性设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
产品特点
• 支持检测CT和PT、单机输出电压0-2500V，电流0-1000A.
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.
技术参数
| 项 目 | 参 数 | |
| 工作电源 | AC220V±10% 、50Hz | |
| 设备输出 | 0～2500Vrms， 5Arms（20A峰值） | |
| 大电流输出 | 0～1000A | |
| 励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
|
二次绕组 电阻测量 |
范围 | 0.1～300Ω |
| 精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
|
二次实际 负荷测量 |
范围 | 5～1000VA |
| 精度 | ≤0.5%（0.2%*读数+0.3%*量程）±0.1VA | |
|
相位测量 （角差） |
精度 | ±4min |
| 分辨率 | 0.1min | |
| 比差 | 精度 | ≤0.05% |
|
CT 变比测量 |
范围 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5% | |
|
PT 变比测量 |
范围 | 1～500KV |
| 精度 | ≤0.5% | |
| 工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | |
| 尺寸、重量 | 尺寸：400mm × 250mm × 250mm ， 重量：≤22Kg | |
设备成套性
| 序号 | 名称 | 数量 |
| 1 | ED2000E-G互感器伏安特性 | 1台 |
| 2 | 测试附件线 | 1套 |
| 2 | 说明书 | 1本 |
| 3 | 检验报告 | 1份 |
| 4 | 合格证 | 1张 |
