互感器、计量测试设备

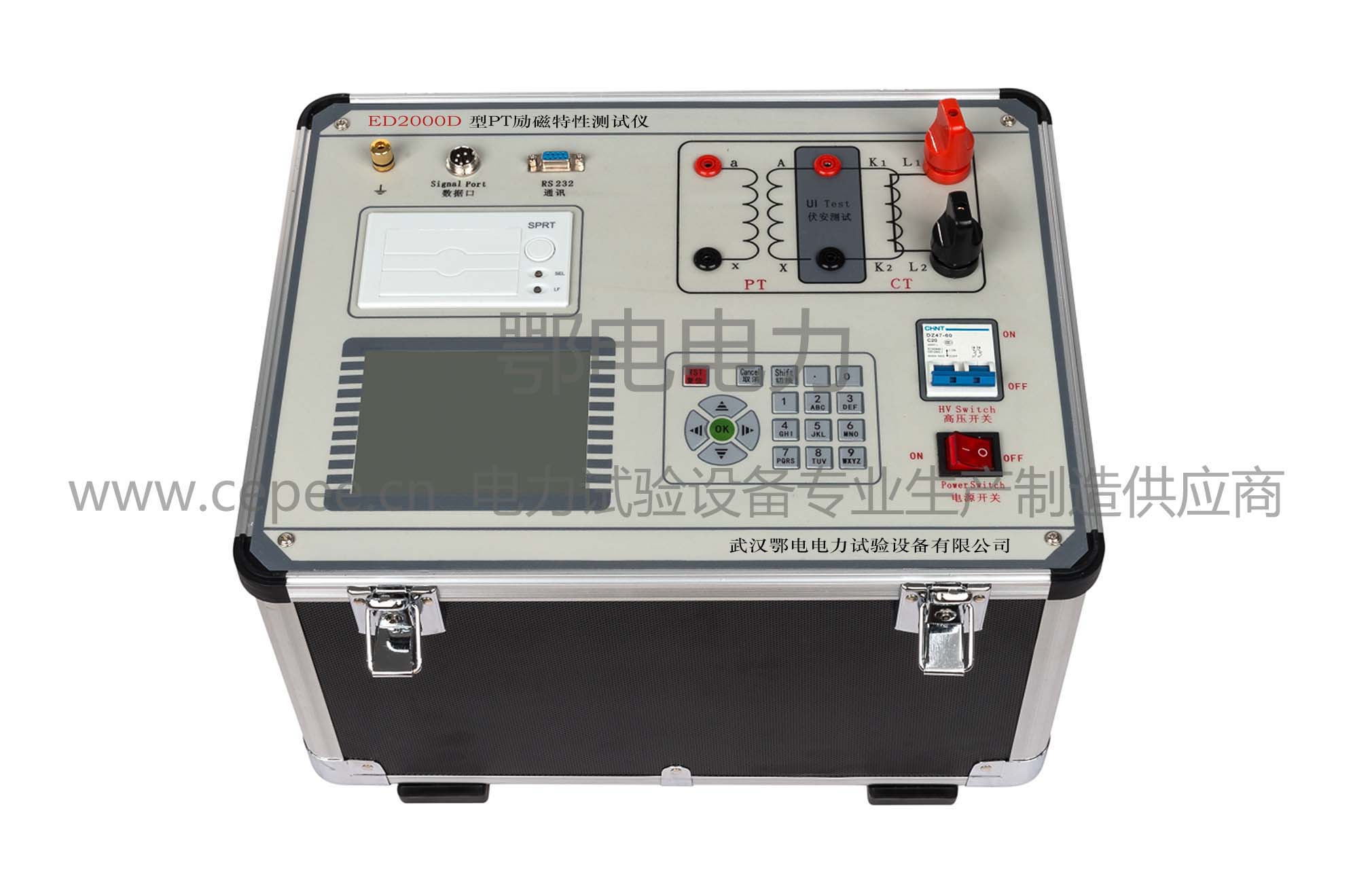

ED2000D 型PT励磁特性测试仪
发布时间:2018-09-25 点击量:
- 产品型号:
ED2000D
- 说 明 书 :
- 参考标准:
- 测量范围:
可以现场测试CT、PT的变比、极性、伏安特性等
- 在线询价:
产品简介
ED2000D 型PT励磁特性测试仪可以现场测试CT、PT的变比、极性、伏安特性等,内部集成大功率调压器、升压器、升流器等,是现场进行互感器交接试验、预防型试验的常规设备。基本结构由测试仪主机和可选购的外接升压器组成。
测试仪主机由内置升压器、DSP控制电路、采样处理电路、320×240点阵全汉化LCD、40列微型打印机、PC通信接口、主机电源以及测试所需的各种接口等部分组成。
产品特点
1、仅需设定测试电压、电流和步长,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。
2、功能全面,可测试CT/PT伏安特性、变比和极性、10%的误差曲线、角差、比差。
3、可外接升压器扩展输出电压范围。
4、安特性试验时,无须使用外置升压器,单机输出电压0-2500V、电流0-20A。
5、20V单电源输入,避免了使用380V时的危险。
6、屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可方便打印测试数据。
7、采用数字键盘,方便数字输入。
8、带有大容量存储器,可存储100组测试数据,掉电不丢失。
9、RS232通信接口,可连接电脑进行试验,测试数据也可上传至电脑编辑保存。
技术参数
输出范围 | 伏安特性测试参考负载能力 | 测量准确度 | |
内置升压器 | 0~2500V(220V电源)0~20A |
1A/2500V 2A/1500V 5A/600V 10A/220V 20A/30V |
在二次侧电压≥50V, 二次侧电流 ≥200mA时: 伏安特性准确度:0.5级 变比测量准确度:0.5级 |
内置升流器 | 0---800A/1000A | 800VA | 变比测量精度<1% |
主机工作电源 | AC 220V 50 Hz /60Hz(±2 Hz) | ||
工作环境温度 | -10°C ~ +50°C | ||
测试仪主机体积 | 425(L)×300(W)×290(H) mm³ | ||
测试仪主机重量 | 26Kg |
设备成套性
