工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器

发布时间：2020-04-27 点击量：

产品型号：
YD-10/100
说明书：
在线阅读点击下载
参考标准：
DL/T595-1996
测量范围：
工频耐压试验装置AC:5kVA/50kV 三级承试设备
在线询价：

产品简介

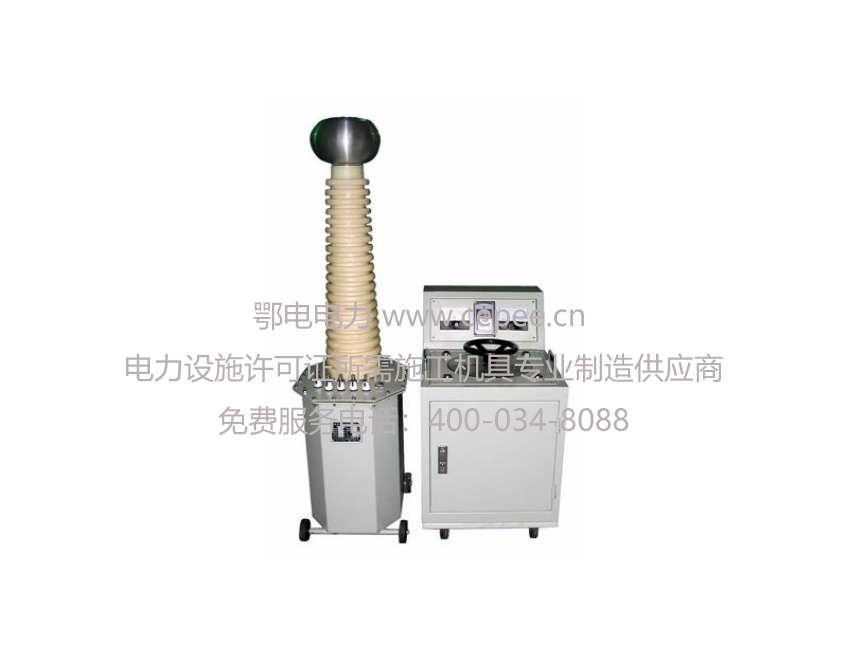

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器产品图片

1、产品图片 2、产品介绍 YD系列轻型交/直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，YD（JZ）系列轻型交/直流高压试验变压器是在YD系列试验变压器的基础上按照国家标准《ZBK—41006—89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品介绍

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器是在YD系列试验变压器的基础上按照国家标准《ZBK—41006—89》经过改进后而生产的一种新型产品。

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器TC-10 试验变压器控制台产品图片

TC-10 试验变压器控制台 1、产品图片 2、功能特点 TC系列试验变压器操作台是鄂电电力生产的系列试验变压器专用配套设备，该TC系列试验变压器操作台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

功能特点
工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器TC-10 试验变压器控制台是鄂电电力生产的系列试验变压器专用配套设备。

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器TC-10 试验变压器控制台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

产品特点

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器产品特点

1、监视功能：输出电流、仪表电压、零位指示分/合闸指示计时指示。
2、保护功能：过流保护、时间继电器。
3、采用新型时间继电器，计时范围更广。
4、采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
5、结构合理，体积小，重量轻。

技术参数

工频耐压试验装置AC:5kVA/50kV 三级承试设备技术指标

1.) 变压器容量：10KVA
) 输入电源：AC220V 50HZ
) 输出电压：100KV
) 空载电流：7.5%
5.) 仪表电压：100V
6.) 阻抗电压：7.45%
7.) 输出电流：100mA
8.) 运行时间：0.5H
9.) 保护模式：计时声光报警电子式低压电流保护
10.) 功能特点：高压电压直读，耐压试验时间自由设定

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器技术参数

型号规格	容量	电源			输出		操作方式	参考重量	备注
型号规格	容量	相数	(V)	(A)	(V)	(A)	操作方式	参考重量	备注
XC-2	2	1	220	50	0-220	10	手动	14
XC-3	3	1	220	50	0-220	15	手动	16
XC-5	5	1	220	50	0-220	20	手动	18
TC-10	10	1	220	50	0-220	40	手动	50
TC-15	15	2	380	50	0-430	35	手动	60
TC-20	20	2	380	50	0-430	50	手动	65
TC-25	25	2	380	50	0-430	65	手动	75
TC-30	30	2	380	50	0-430	70	手动	80
TC-50	50	2	380	50	0-430	125	手动电动	90
TC-100	100	2	380	50	0-430	250		100	调压器外配
TC-100	150	2	380	50	0-430	50		105
TC-200	200	2	380	50	0-430	65		110
TC-250	250	2	380	50	0-430	84	电动	115
TC-300	300	2	380	50	0-430	100	电动	120
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。

设备成套性

工频耐压试验装置AC:5kVA/50kV 三级承试设备 YD-10/100轻型交流高压试验变压器

2017版电力承装修试三级承试电力设施许可证所需施工机具设备表

序号	机具设备名称	单位	数量			规格	型号
一	高压发生设备
1	直流高压发生器	套		1	DC：200kV/3mA		ZGF-200/3
2	直流高压发生器	套		1	DC：120kV/2mA		ZGF-120/2
3	工频耐压试验装置	台		1	AC：10kVA/100kV		YD-10/100
4	工频耐压试验装置	台		1	AC:5kVA/50kV		YD-5/50
5	工频耐压试验装置控制台	台		1	AC：10kVA/100kV		TC-10
6	工频耐压试验装置控制台	台		1	AC:5kVA/50kV		XC-5
7	变频串联谐振试验成套装置	套		1	500kVA/200kV/5A 30～300Hz		TPXB-500/200
8	感应耐压试验装置	套		1	5kVA/360V 150Hz		SBF-5/360
二	电气测量仪器
1	高压介质损耗测试装置	台		2	1、介质测量精度为1% 2、电容量精度为0.5% 3、抗干扰变频		EDJS9000
2	回路电阻测试仪	台		2	DC：≥100A		ED0303B
3	互感器伏安特性测试仪	台		1	1100V/5A		ED2000F
4	接地电阻测试仪	台		1	异频法		EDWR-5
5	电容电感测试仪	台		1			ED2008B
6	接地导通测试仪	台		1	DC：1A		EDDT-10
7	变压器直流电阻测试仪	台		2	DC：≥10A		ED0204-10
8	变压器变比测试仪	台		1	数字式0.5级		ED0203
9	变压器绕组变形测试仪	台		1	频响法		BTRC-II
10	有载分接开关测试仪	台		1	I≥1A		EDBYKC2000
11	断路器特性测试仪	台		2			ED0301F
12	氧化锌避雷器阻性电流测试仪	台		1			ED0403
13	三相继电保护测试仪	台		1	三相电压电流各2组		MTP4330
14	雷击计数器校验仪	只		1			ED0401
15	绝缘电阻测试仪	台		2	DC：0～5000V 200G(Ω) 短路电流≥3mA		DMC2010
三	油、气试验仪器
1	SF6检漏仪	台		1	灵敏度1ppmv		XP-1
2	SF6气体微水测试仪	台		1			ED0501F
四	常用仪器仪表
1	兆欧表	只		1	DC：2500V		ED2571
2	兆欧表	只		1	DC：500V		ZC-7
3	数字式双钳相位伏安表	只		1	测量电流小于1mA～5A		ED0604
