变压器变比全自动测量仪

变压器变比全自动测量仪

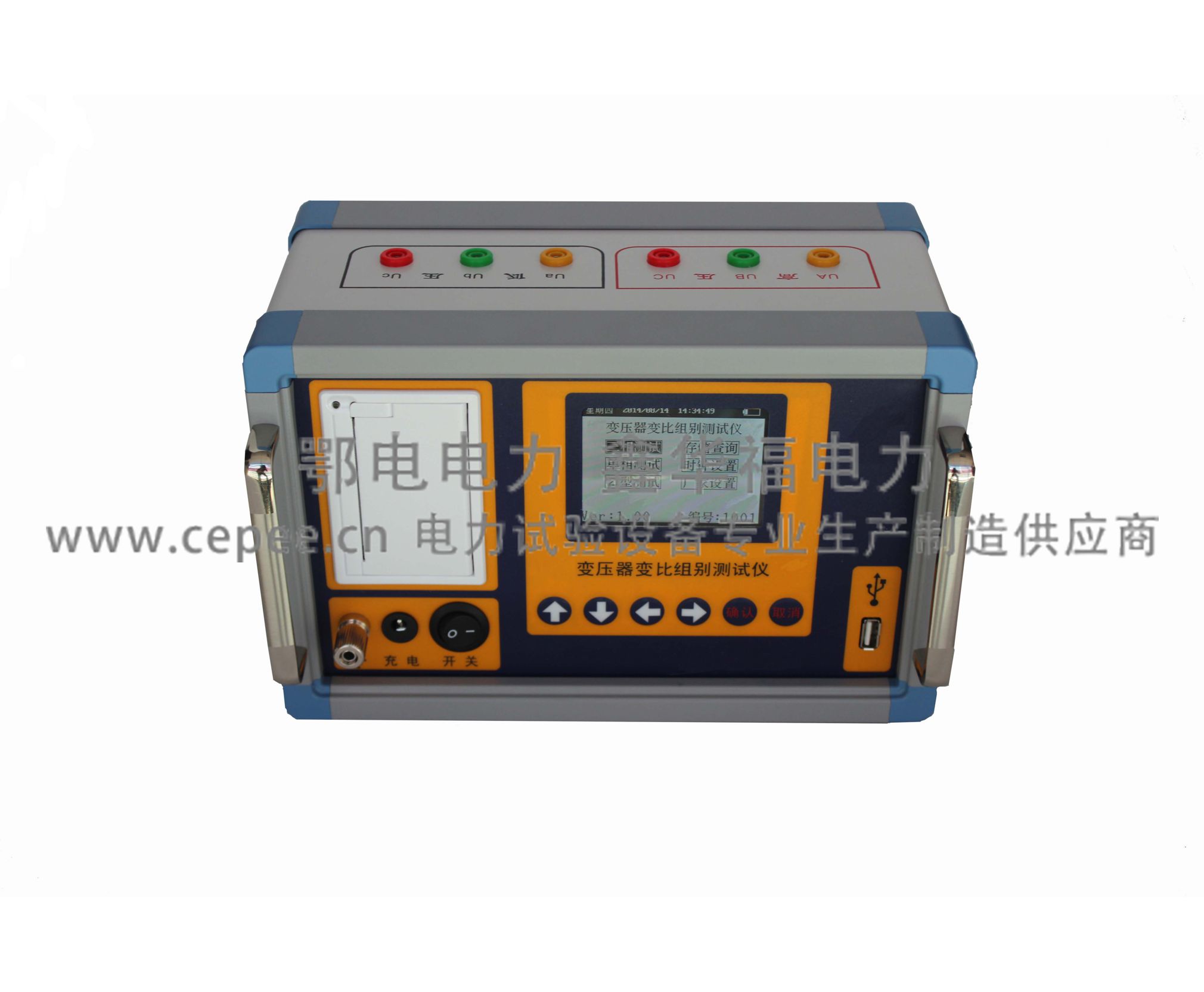

卧式(ED0203C多功能变比测试仪)

概述



根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。适应各种大中小型变压器变比测试的需要的理想测试仪器。



中文名 变压器变比全自动测量仪

外文名 Transformer automatic measuring instrument

领    域 电力工业部门

特    点 重量轻，精度高



变压器变比测量仪概述

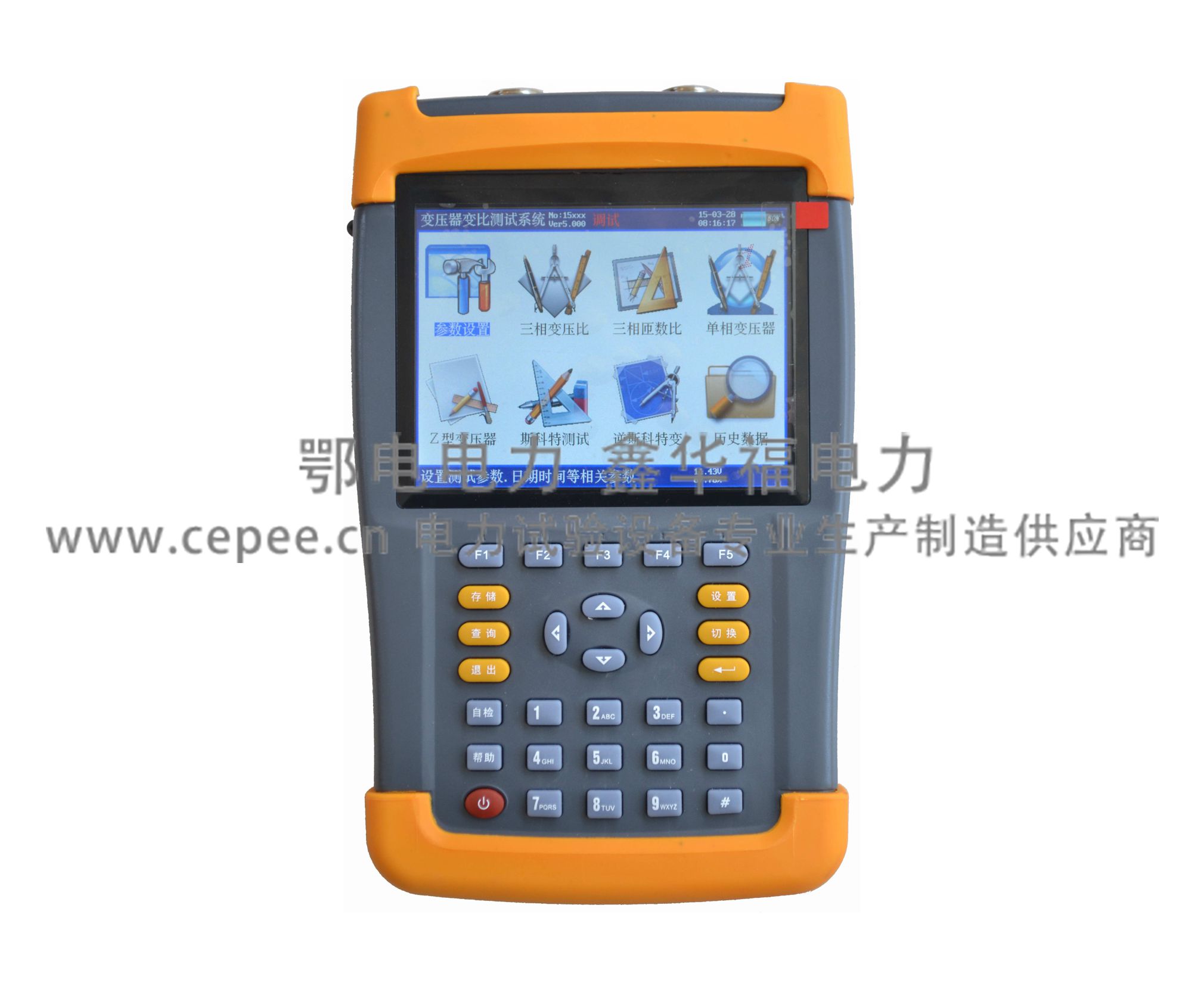

手持式（ED0203E手持式变压器变比组别测试仪)



根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。适应各种大中小型变压器变比测试的需要。



变压器变比测量仪简介



变压器变比测量仪体积小，重量轻，精度高，稳定性好。它采用了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完



英文



变压器变比全自动测量仪Transformer automatic measuring instrument



别名



变压器变比测试仪，变比测试仪，变比组比测试仪等。



变压器变比测量仪特性

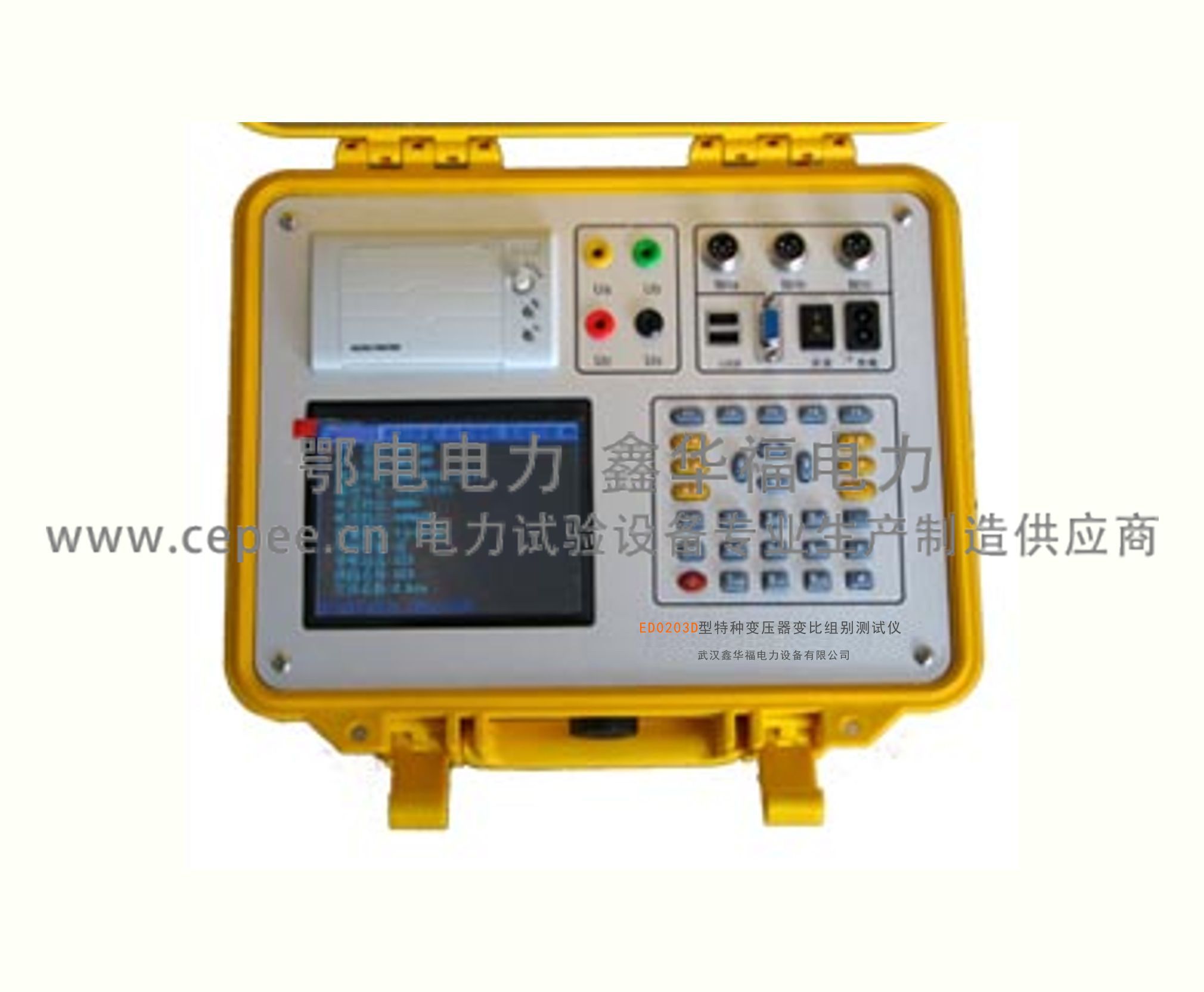

台式（ED0203D特种变压器变比组别测试仪）



1、自动测量接线组别；

2、自动进行组别变换；

3、自动切换相序；

4、自动切换量程；

5、自动校表；

6、输入标准变比后，能自动计算出相对误差；

7、一次测量完成，自动切断试验电压 ；

8、设置数据,测量结果自动保存，可查看以前数据；

9、测量有载变压器,只输入一次变比。

10.配有串行R232接口。

11.配有微型打印机，也可将数据结果直接打印出来



变压器变比测量仪参数



1、变比测量范围： 1—10000

2、组别：1—12点

3、精度：1-1000 0.2 级

1000-10000 0.5级

4、电源：AC220V ±10%，50HZ

5、使用环境温度：-5℃ ─ 40℃

6、使用环境湿度：<85%

7、体积：430×320×215mm3

8、重量：8Kg



操作方法



1．联线： 关掉仪器的电源开关，按下面的方法接线。单相变压器 三相变压器　仪器 变压器 仪器 变压器　A A A A　B X B B　C 不接 C C　a a a a　b x b b　c 不接 c c　变压器的中性点不接仪器，不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。　注意：切勿将变压器的高低压接反！　设置接线方法设置标准变比开始数据测量查看历史数据 ↑:选择 确认:执行　



2.打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图　选中的菜单反向显示（黑底白字）　此时可 按 “ ↑”键 选择功能菜单　按 “确认”键执行相应功能　注： 按下按键，放开按键，为一次按键输入　设置接线方法 接法:Yy设置标准变比开始数据测量查看历史数据 ↑:选择 确认:保存　



3．接法设置,进入接线方法设置后，液晶屏显示如下　此时 按“ ↑ ” 键选择接法　按“确认” 键保存接法，返回主菜单　设置接线方法 设置标准变比 变比=25.000开始测量数据查看历史数据 →:移位 ↑↓:增减 确认:保存　



4．设置标准变比,进入标准变比设置后，液晶屏显示如下　此时　按“ → ”键选择数据位,选中的数据反向显示　按“↑”“↓”键修改数据。　选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0 。　选中小数点后，按“↑”“↓”键，小数点循环移动。　设置接线方法 设置标准变比 调压比=0.00%开始测量数据查看历史数据 →:移位 ↑↓:增减 确认:保存　如果变压器有档位,这里设定的标准变比,是中间档的标准变比。按“确认”键保存变比后，液晶屏显示如下　调压比的设置方法和标准变比的设置方法相同。　如果变压器有档位，按实际值设定，反之，设定为0.00%。按“确认”键保存调压比后，返回主菜单　



5.开机预热5分钟后，选择“开始数据测量”，按“确认”键后，显示如下　接法=Yy？ 变比=25.000？ →:否 确认:是 ↑↓:换档　屏幕上显示的变比值是本次测量需要的实际标准变比值，按“↑”“↓”键可以修改此值。每次修改的幅度=设置的标准变比×调压比。测量完成后,显示如下　第3次　共3次组别：12点AB：25。008　0．03%BC：25。010　0．04%CA：25。000　0．00% ↑：翻页　→:打印 确认:返回　每次测量完成后，仪器自动保存数据，最多保存30个数据,超过　30后，本次数据存入第30次，第一次数据清除，即先进先出。　第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。　第二行为组别。　第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。　如果测单相变压器,只有前三行显示。　如果实测变比的相对误差大于10 %,显示“>10%”, 如果实测变比的相对误差小于-10 %,显示“<-10%”。　按“↑”键，查看数据。　按“←”键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。　按确认键，返回主菜单。



注意事项



1. 保险1为2A,保险2为0.5A。如果测试线短路,高低压接反,会熔断保险。保险熔断后，如果进行测量，在显示“ 正在测量，请等待！ ”后停住。请关机，更换相同容量的保险，重测。　



2.连线要保持接触良好。仪器应良好接地！　



3.仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线,如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。　



4.仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。　



5.显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。　亮度电位器是多圈电位器，有10圈！　



6.仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。　



7.通讯口调试时使用。
