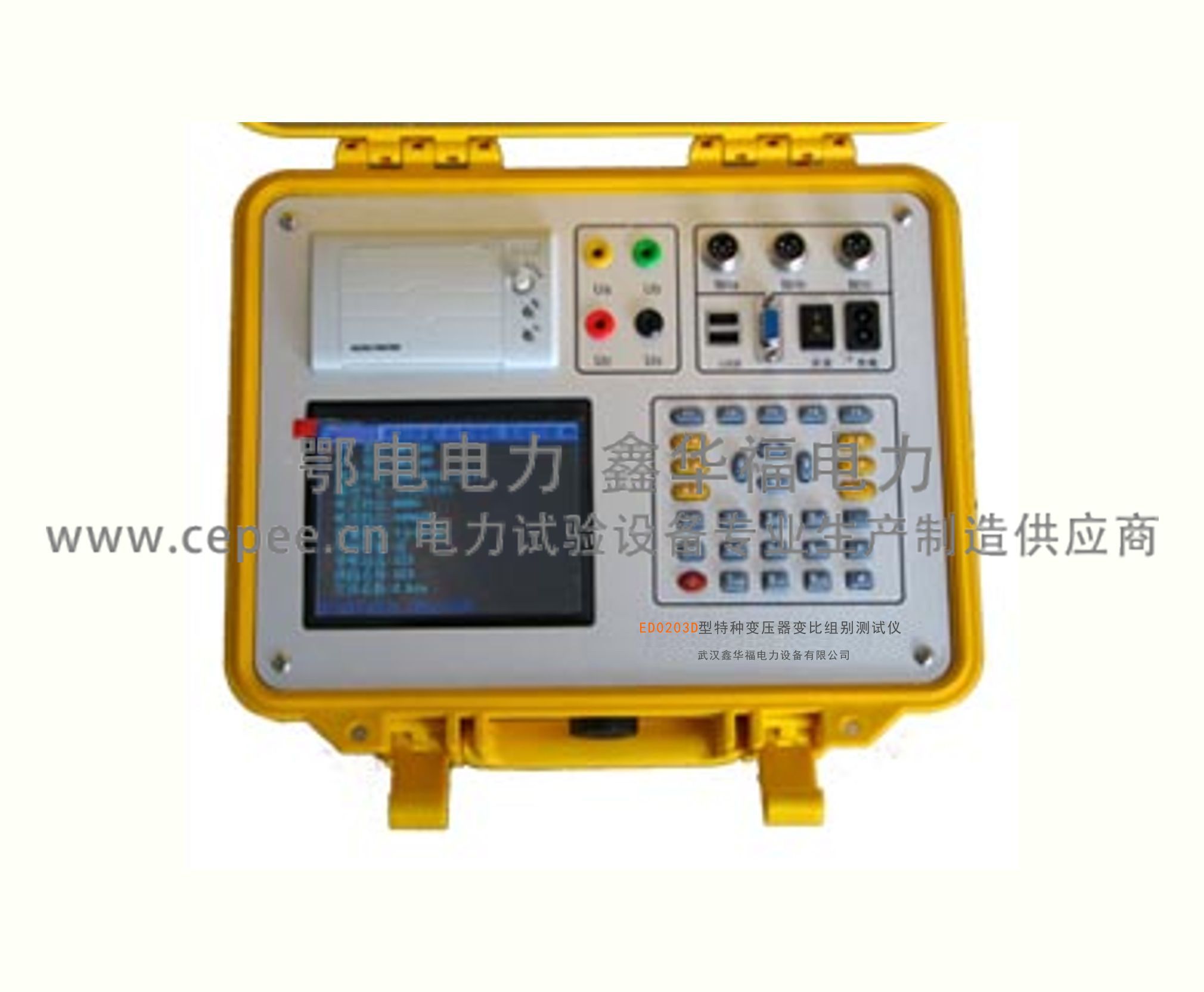

ED0203D特种变压器变比组别测试仪
发布时间:2017-05-16 点击量:
![](/uploads/allimg/170315/1-1F3151619210-L.jpg)
- 产品型号:
ED0203D型
- 说 明 书 :
- 参考标准:
- 测量范围:
真正三相测试相角测量功能
- 在线询价:
产品简介
ED0203D特种变压器变比组别测试仪
变比测试仪|变压器变比测试仪|全自动变比测试仪-鄂电电力厂家
变压器变比测试仪,变比测试仪,全自动变比测试仪,多功能变比测试仪
鄂电电力生产的变比测试仪又称多功能变比测试仪、变压器变比测试仪及全自动变比测试仪鄂电电力是变比测试仪厂家,ED0203B变压器变比测试仪及全自动变比测试仪是电力系统及变压器厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想变比测试仪。
特种变压器变比组别测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。
仪器输入单相电源,由内部功率模块产生三相电源或二相电源,输出到变压器的高压侧,然后高压低压同时采样,最后计算出组别、变比、误差、相位差。
仪器采用大屏幕液晶显示,全中文菜单及汉字打印输出。
仪器内置使用说明书,可随时查阅。
仪器可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。
仪器操作十分方便,是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。
产品简介
变比组别测试仪 特种变比测试仪 变压器变比组别测试仪 电压比测试仪 特种变压器变比组别测试仪
变比测试仪|变压器变比测试仪|全自动变比测试仪-鄂电电力厂家
变压器变比测试仪,变比测试仪,全自动变比测试仪,多功能变比测试仪
鄂电电力生产的变比测试仪又称多功能变比测试仪、变压器变比测试仪及全自动变比测试仪鄂电电力是变比测试仪厂家,ED0203B变压器变比测试仪及全自动变比测试仪是电力系统及变压器厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想变比测试仪。
特种变压器变比组别测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。
仪器输入单相电源,由内部功率模块产生三相电源或二相电源,输出到变压器的高压侧,然后高压低压同时采样,最后计算出组别、变比、误差、相位差。
仪器采用大屏幕液晶显示,全中文菜单及汉字打印输出。
仪器内置使用说明书,可随时查阅。
仪器可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。
仪器操作十分方便,是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。
产品简介
变比组别测试仪 特种变比测试仪 变压器变比组别测试仪 电压比测试仪 特种变压器变比组别测试仪
产品特点
1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更好的等效性,不会出现组别误判等现象。
2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数,可自动识别组号。
3、相角测量功能:准确测量高、低压侧之间的相位角,可以对非整点的变压器进行变比和角度的测量。
4、六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况。
5、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。
6、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。
7、同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值。
8、抗振性好:军品接插件的使用增强了抗振性能。
9、 采用5.6寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻。
10、 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。
11、携带方便:体积小,重量轻。
12、可选装高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行800次以上的测量。
技术参数
1、变比测量范围:0.8~10000。
2、测量速度快:1分钟内完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
相角测量精度:0.1°
变比测量精度 0.1%(0.8-3000)
0.2%(3000-10000)
根据用户要求可订制全量程0.1级的设备
4、携带方便、适合野外作业。
5、重量:3Kg
设备成套性
ED0203变压器变比组别测试仪 | 1台 |
附件包 | 1根 |
测试线 | 1套 |
接地线 | 1根 |
保险管 | 若干 |
打印纸 | 2卷 |
电源线 | 1根 |
说明书 | 2本 |
检验报告 | 1份 |
合格证 | 1张 |
保修卡 | 1份 |
质量反馈单 | 1份 |
