固化技术规范书SF6微水测试仪
发布时间:2020-04-10 点击量:
![固化技术规范书SF6微水测试仪 招标文件 (技术规范专用部分) 设计单位: 2018年02月11日 目 录 1 标准技术参数表 3 2 项目需求部分 3 2.1 货物需求及供货范围 3 2.2 使用条件 4 3 投标人响应部分 4 3.1 技术偏差 4 3.2 投标人应提供的技术资料 5 1 标准技术参数表 SF6微水测试仪应符合本招标文件技术规范通用部分的要求。 投标人应认真逐项填写标准技术参数表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有偏差,请填写技术偏差表。 SF6微水测试仪的技术参数应符合表1的要求。 填写以下表格注意事项:空白部分的参数根据需要选择填写,不需要填写的应以“—”表示。 投标人需提供省级及以上国家授权检定机构出具的检测报告,有有效期的按有效期执行,无有效期的按三年执行,代理商应出具国家认可的检定机构出具的证书,还应出具国内相应检定机构的报告;应出具质量体系认证证书。 表1 技术参数响应表 项 目 单 位 招标人要求值 投标人保证值 制造厂(商) (投标人填写) 原产地 (投标人填写) 产品型号规格 (投标人填写) 测量范围 露点-80~+20℃(支持ppmv等) (投标人填写) 露点精度 ±0.5℃(在一定量程内)(当露点温度低于0℃,传感器输出为霜点) (投标人填写) 响应时间 63%[90%] +20→-20℃ Td 5s[45s] -20→-60℃ Td 10s[240s] (投标人填写) 分 辨 率 露点0.1℃或0.1ppm (投标人填写) 重 复 性 ±0.2℃ (投标人填写) 气体流量 SF6调节在0.5~0.9L/min,H2调节在0.1~0.4L/min (投标人填写) 压力测量 0~1.0MPa (投标人填写) 探头保护 不锈钢烧结过滤网 (投标人填写) 工作电压 AC110~220V,交直流两用,自动切换,过充过放保护功能 (投标人填写) 储存温度等级 -40~+70℃ (投标人填写) 操作环境 温度: -35~+60℃ 压力: 0~20bar 样气流速: 无影响 (投标人填写) 产品功能 零点自动校准; 大容量储存功能; 电容电量显示; 重复性好、响应速度快; 全量程单点法露点校准; 斜率自动校准; 先进的探头保护功能; 抗污染、抗干扰; 灵敏度高、稳定性好; 体积小巧美观,易于携带; 直观的曲线显示; 微水值自动转换成20℃标准微水值。 (投标人填写) 2 项目需求部分 2.1 货物需求及供货范围 货物需求及供货范围一览表见表2。 表2 货物需求及供货配置一览表 序号 仪器仪表名称 单位 招标单位要求 投标人响应 产品 型号 数量 技术参数 产品 型号 数量 技术参数 测试精度 分辨率 测试精度 分辨率 1 SF6微量水份测试仪 台 / 1 2 转接头 箱 / 1 3 测试管道 根 / 1 4 排气管道 根 / 1 5 电源线 根 / 1 6 说明书 份 / 2 7 测试报告 份 / 1 8 合格证 份 / 1 9 保修单 份 / 1 2.2 使用条件 表3 使 用 条 件 序 号 项 目 内 容 1 工作温度 -10℃~50℃ 2 工作湿度 0~85% 3 抗 震 性 垂直加速度≮0.2g;水平加速度≮0.3g 3 投标人响应部分 3.1 技术偏差 投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值;若无技术偏差视为完全满足本技术规范的要求,则在投标人技术偏差表(表5)中注明“无偏差”。 表4 投标人技术偏差表 序号 项 目 对应条款编号 技术规范要求 偏 差 备 注 1 2 3 4 5 …… 3.2 投标人应提供的技术资料 表5投标人应提供的技术资料 序号 内 容 投标人响应情况 1 仪器使用说明书 2 合格证 3 出厂调试报告 4 5 6 7 注 投标人在“投标人响应情况”一栏中填写“是”或“否”。](/uploads/allimg/200410/1-200410225SC55.png)
目 录
1 标准技术参数表 3
2 项目需求部分 3
2.1 货物需求及供货范围 3
2.2 使用条件 4
3 投标人响应部分 4
3.1 技术偏差 4
3.2 投标人应提供的技术资料 5
1 标准技术参数表
SF6微水测试仪应符合本招标文件技术规范通用部分的要求。
投标人应认真逐项填写标准技术参数表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有偏差,请填写技术偏差表。
SF6微水测试仪的技术参数应符合表1的要求。
填写以下表格注意事项:空白部分的参数根据需要选择填写,不需要填写的应以“—”表示。
投标人需提供省级及以上国家授权检定机构出具的检测报告,有有效期的按有效期执行,无有效期的按三年执行,代理商应出具国家认可的检定机构出具的证书,还应出具国内相应检定机构的报告;应出具质量体系认证证书。
表1 技术参数响应表
项 目 | 单 位 | 招标人要求值 | 投标人保证值 |
制造厂(商) | (投标人填写) | ||
原产地 | (投标人填写) | ||
产品型号规格 | (投标人填写) | ||
测量范围 | 露点-80~+20℃(支持ppmv等) | (投标人填写) | |
露点精度 | ±0.5℃(在一定量程内)(当露点温度低于0℃,传感器输出为霜点) | (投标人填写) | |
响应时间 |
63%[90%] +20→-20℃ Td 5s[45s] -20→-60℃ Td 10s[240s] |
(投标人填写) | |
分 辨 率 | 露点0.1℃或0.1ppm | (投标人填写) | |
重 复 性 | ±0.2℃ | (投标人填写) | |
气体流量 | SF6调节在0.5~0.9L/min,H2调节在0.1~0.4L/min | (投标人填写) | |
压力测量 | 0~1.0MPa | (投标人填写) | |
探头保护 | 不锈钢烧结过滤网 | (投标人填写) | |
工作电压 | AC110~220V,交直流两用,自动切换,过充过放保护功能 | (投标人填写) | |
储存温度等级 | -40~+70℃ | (投标人填写) | |
操作环境 |
温度: -35~+60℃ 压力: 0~20bar 样气流速: 无影响 |
(投标人填写) | |
产品功能 |
零点自动校准; 大容量储存功能; 电容电量显示; 重复性好、响应速度快; 全量程单点法露点校准; 斜率自动校准; 先进的探头保护功能; 抗污染、抗干扰; 灵敏度高、稳定性好; 体积小巧美观,易于携带; 直观的曲线显示; 微水值自动转换成20℃标准微水值。 |
(投标人填写) |
2.1 货物需求及供货范围
货物需求及供货范围一览表见表2。
表2 货物需求及供货配置一览表
序号 | 仪器仪表名称 | 单位 | 招标单位要求 | 投标人响应 | ||||||
产品 型号 |
数量 | 技术参数 |
产品 型号 |
数量 | 技术参数 | |||||
测试精度 | 分辨率 | 测试精度 | 分辨率 | |||||||
1 | SF6微量水份测试仪 | 台 | / | 1 | ||||||
2 | 转接头 | 箱 | / | 1 | ||||||
3 | 测试管道 | 根 | / | 1 | ||||||
4 | 排气管道 | 根 | / | 1 | ||||||
5 | 电源线 | 根 | / | 1 | ||||||
6 | 说明书 | 份 | / | 2 | ||||||
7 | 测试报告 | 份 | / | 1 | ||||||
8 | 合格证 | 份 | / | 1 | ||||||
9 | 保修单 | 份 | / | 1 |
2.2 使用条件
表3 使 用 条 件

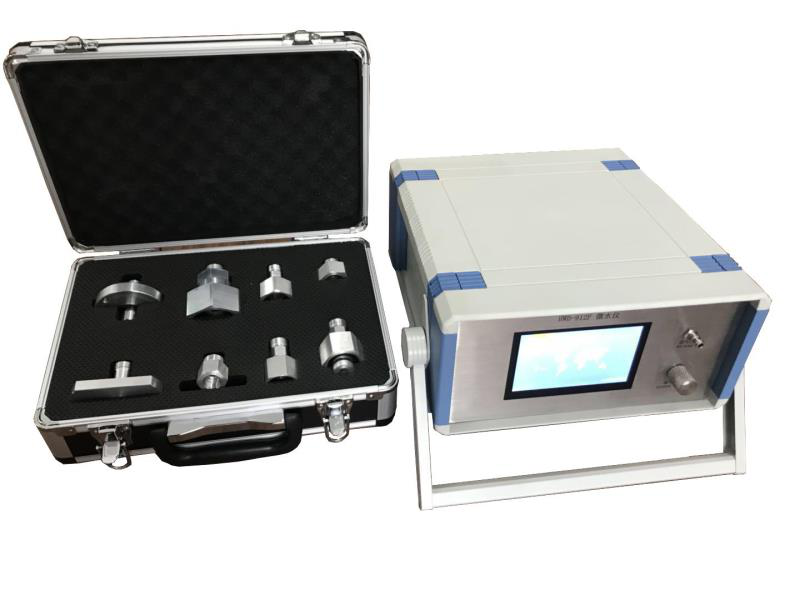

![ED0501FSF6微水测量仪](/uploads/allimg/200410/1-20041023050S92.png)
序 号 | 项 目 | 内 容 |
1 | 工作温度 | -10℃~50℃ |
2 | 工作湿度 | 0~85% |
3 | 抗 震 性 | 垂直加速度≮0.2g;水平加速度≮0.3g |
3.1 技术偏差
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值;若无技术偏差视为完全满足本技术规范的要求,则在投标人技术偏差表(表5)中注明“无偏差”。
表4 投标人技术偏差表
序号 | 项 目 | 对应条款编号 | 技术规范要求 | 偏 差 | 备 注 |
1 | |||||
2 | |||||
3 | |||||
4 | |||||
5 | |||||
…… |
3.2 投标人应提供的技术资料
表5投标人应提供的技术资料
序号 | 内 容 | 投标人响应情况 |
1 | 仪器使用说明书 | |
2 | 合格证 | |
3 | 出厂调试报告 | |
4 | ||
5 | ||
6 | ||
7 |
