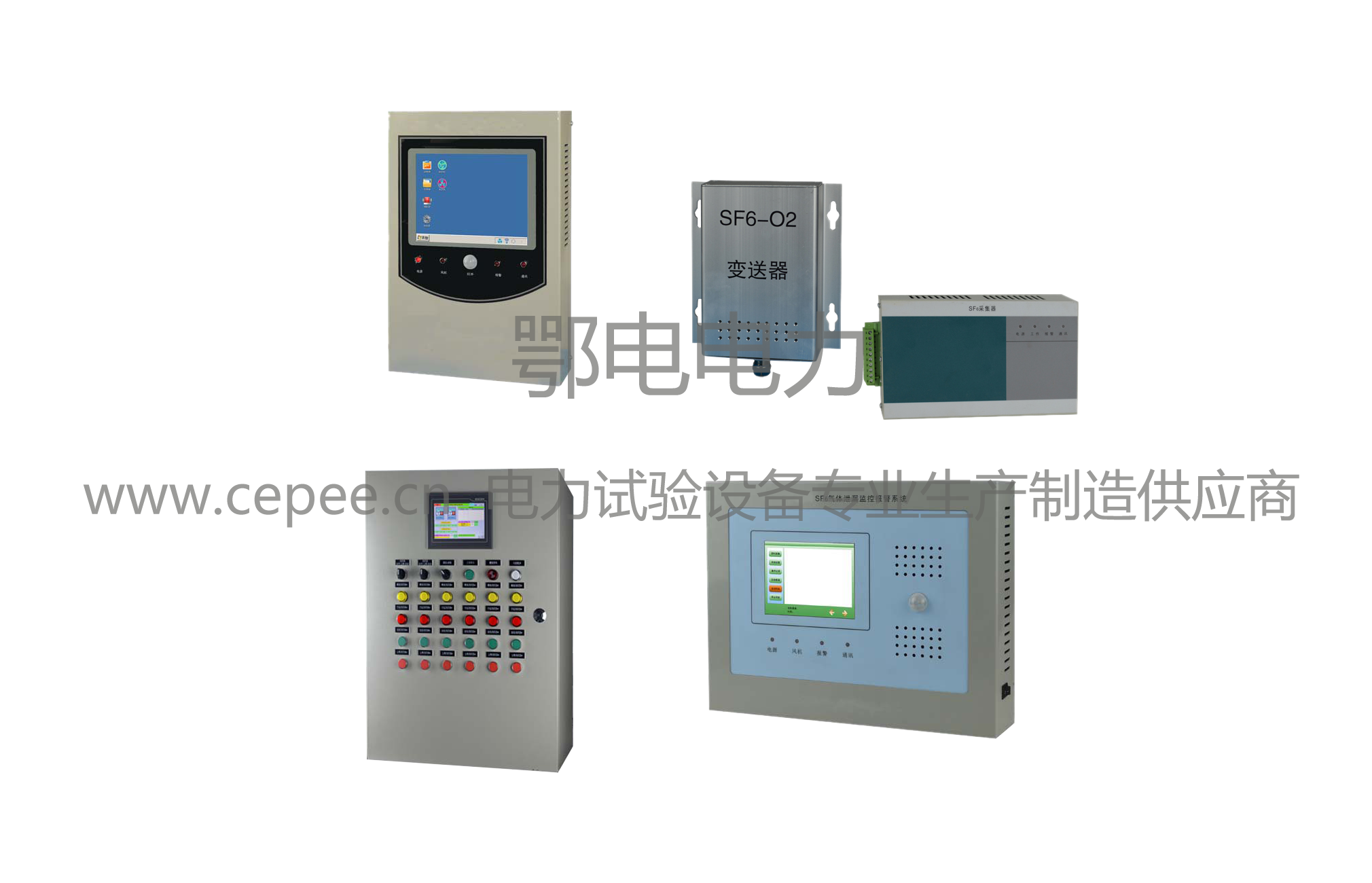

SF6气体泄漏在线监测报警系统结构图

SF6气体泄漏在线监测报警系统结构图

对于SF6气体泄漏监测部分，主要使用激光摄像机通过红外线照射气体泄漏区域，此时，SF6气体将吸收入射激光，不可见的SF6气体将显示黑烟。

此时，红外探测器将在屏幕上产生图像。对摄像机采集的图像进行处理和分析，获得气体泄漏的运动轨迹，定位泄漏源，判断泄漏量。

为了监控数据传输，无线模块安装在摄像机上，图像信息通过无线远程通信技术传输到无线模块。

信息的无线网状传输不仅可以保证数据信息的安全传输，还可以解决监控设备中存在的各种问题，如通信电缆抽头多、布线复杂等。有效降低资源消耗。

对于后台监控，后台监控接收传输的图片信息，并使用上位机评估和显示SF6气体泄漏状态，还可以调用和存储数据。

状态显示栏可以实时显示数据结果。设备图片存储在数据库中，以便在以后的维护过程中随时检索。

通过图形显示SF6气体泄漏状态，可以优化调整维修方案，全面提高维修效率。

系统采用触摸超大屏幕真彩色SVGA显示器、热释电红外传感器和风扇控制的手动/自动选择开关。监控系统是一个集激光技术、数据采集、数据处理和通信技术于一体的开放式系统平台。
