微机继电保护测试仪操作使用方法
发布时间:2020-01-13 点击量:
微机继电保护测试仪操作使用方法?
微机继电保护测试仪主要用来进行继电器的测试工作,用来测试继电器的绝缘性能好坏,判断其还能否正常工作,是一款精度高、功能强的设备,但是很多刚刚入门的电力工作者不会使用该设备,经常得不到测试结果,本文就以MTP6630微机继电保护测试仪交流试验为例,来给大家简单介绍微机继电保护测试仪怎么用。
微机继电保护测试仪主要用来进行继电器的测试工作,用来测试继电器的绝缘性能好坏,判断其还能否正常工作,是一款精度高、功能强的设备,但是很多刚刚入门的电力工作者不会使用该设备,经常得不到测试结果,本文就以MTP6630微机继电保护测试仪交流试验为例,来给大家简单介绍微机继电保护测试仪怎么用。

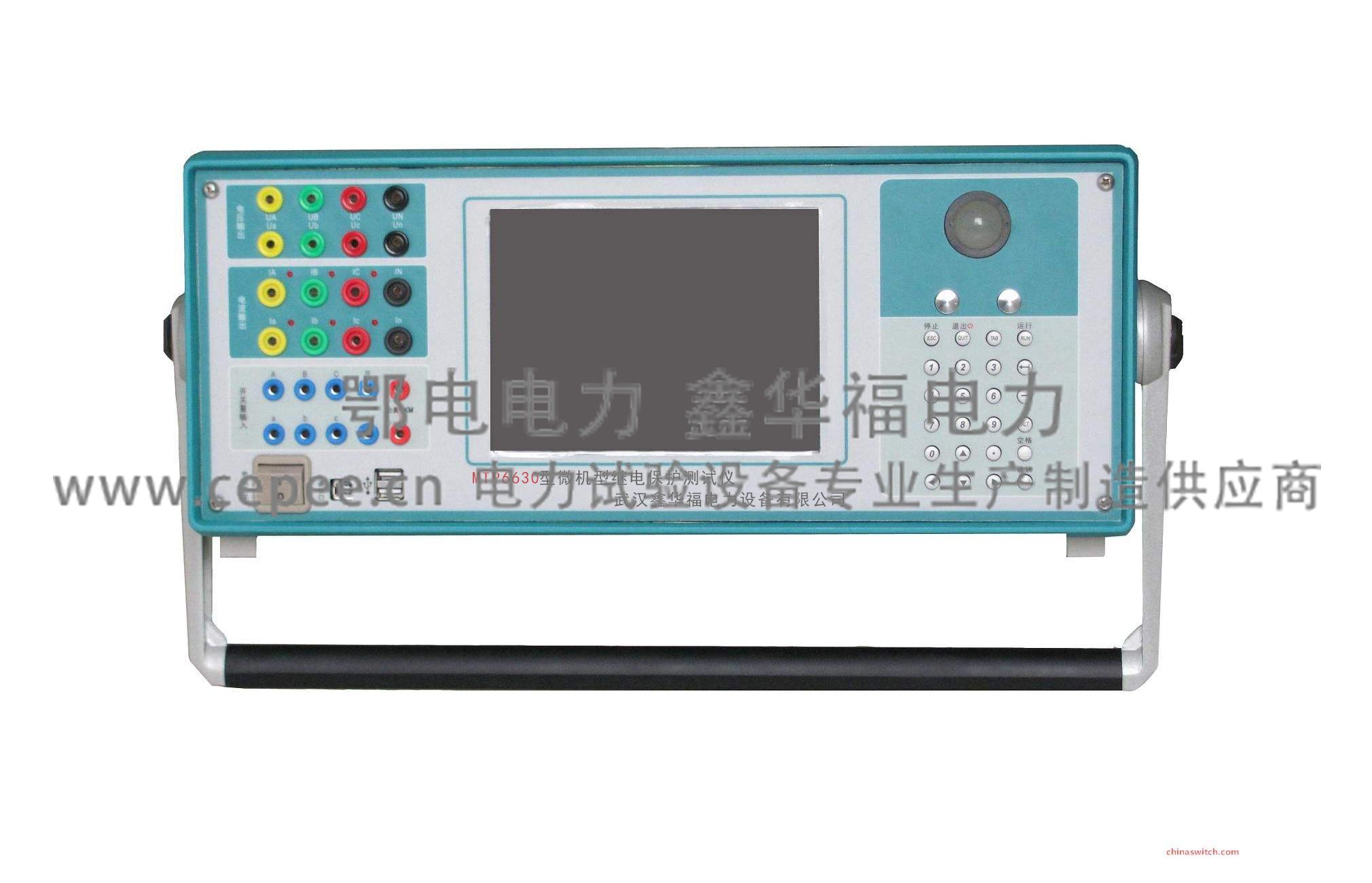

![MTP6630微机继电保护测试仪](/uploads/allimg/200113/1-200113214444T8.jpg)
“交流试验”模块是一个通用型、综合性测试模块,它有独立的4相电压和3相电流的测试单元,也有独立的6相电压、独立的6相电流测试单元,更有独树一支的12相同时输出单元,以及按序分量输出测试单元。通过界面上的3P、6U、6I、12P和序分量五个按钮进行相互的切换。这些独立的单元互相调用,能充分满足电力系统各种条件下的交流试验测试。
它们的共同点是:通过设置相应的电压或电流为变量,赋予变量一定的变化步长,并且选择合适的试验方式(有“手动”、“半自动”和“全自动”三种试验方式),方便地测试各种电压电流保护的动作值、返回值,以及动作时间和返回时间等,并自动计算出返回系数。鉴于最常用的是“四相电压和三相电流”的单元,而其它几个在使用方法上与此基本相同,所以下面仅以“四相电压和三相电流”为例进行详细介绍。
可以灵活控制输出4相电压3相电流、6相电压、6相电流、12相同时输出多种组合。
具有按序分量输出功能,直接设置序分量数值,自动组合出各相电压、电流输出,并按序分量进行变化输出。
各相电压、电流输出均可以任意设置幅值和相位,幅值可以设置上限限制。
各量的幅值和相位、频率均可以设置变化,变化步长均可任意设定。
Ux可以设置多种输出方式组合,也可以任意置数。
可以全自动、半自动、手动变化,且在输出时可以任意切换。 在输出状态可以直接修改幅值、相位、步长以及变量的个数。 可以直接显示功率数值,用于校验功率计量仪表。
交流量设置
键入电压、电流的有效值后,按“确认”键或将鼠标点至其它位置,被写入的数据将自动保留小数点后三位有效数字。电压的单位默认为V,电流的单位默认为A。设置相位时,可键入-180~360°范围内的任意角度。若写入的角度超出以上范围,系统会将其自动转换至该范围内。例如输入“-181°”,则自动转换成“179°”。在矢量图窗口中能实时观察到所设置的各个交流量向量的大小和方向的效果图。
交流电压单相最大输出120V。当需要输出更高电压时,可将任意两路电压串联使用,它们的幅值可不同,但相位应反向。例如:设Ua输出120V、0°,Ub输出120V、180°,则Uab输出的有效值为240V。
MTP6630型微机继电保护测试仪6相每相最大30A。若要输出更大电流,可将多路电流并联使用,并联使用时各相的相位应相同。采用大电流输出时,应尽量用较粗、较短的导线,并且输出的时间尽可能短。
交流量设置有效值旁边上的“变”一栏是用于选择该输出量是否可变的,如果在某相的有效值或相位后面的“变”栏上点击鼠标打“√”,则说明该输出相是可以变化的,同时“步长”一栏也由灰色变成高亮色,即“步长”允许设置。幅值的变化步长最小值为0.001,角度的变化步长最小值为0.1。
“上限”一栏是设置各相最大允许输出的有效值。试验时如果担心某相会不小心输出太大而损坏继电器,可为该相设一“上限值”,则在试验过程中该相将永远不会超限,可确保继电器安全。“上限值”在软件出厂的默认值是电压电流的最大输出幅值。
手动方式
各变量的变化完全由手动控制,手动按一下工具条上的键盘上的“↓”或“↑”键,各变量将加、减一个步长量。保护动作时,测试仪发出“嘀”声,并记录下所需记录的动作值。如果还需要测保护的返回值,这时反方向减小或增加变量至保护接点返回,装置“嘀”声消失,记录下所需记录的返回值,并自动计算出返回系数。
半自动方式
该方式下,当选择“递增”或“递减”时,开始试验后各变量将自动按步长递增或递减,增减的时间间隔可以设定。当保护动作,测试仪自动记录所需记录的量并维持输出但暂停变化,同时弹出一对话框,请求给定下一步的变化方向是“增加”、“减小”还是直接“停止”试验,按照试验的要求选定一个变化的方向。
全自动方式
该方式下,当选择“递增”或“递减”时,开始试验后各变量将自动按步长递增或递减,增减的时间间隔可以设定。当保护动作时,自动记录所需记录的量。如果已选“仅测接点动作”,装置测得动作值后将自动停止试验;如果选择“测动作值和返回值”,在测得动作值后,装置将自动转换方向,反向变化变各量,直到装置接点返回,从而测量出返回值,记录下返回值并计算返回系数。
不同厂家生产的微机继电保护测试仪使用方法都大同小异,电力工作者在实际的工作中,应当先熟读产品使用说明书,严格按照说明书的要求来进行试验,这样才能达到仪器的测试精度。
