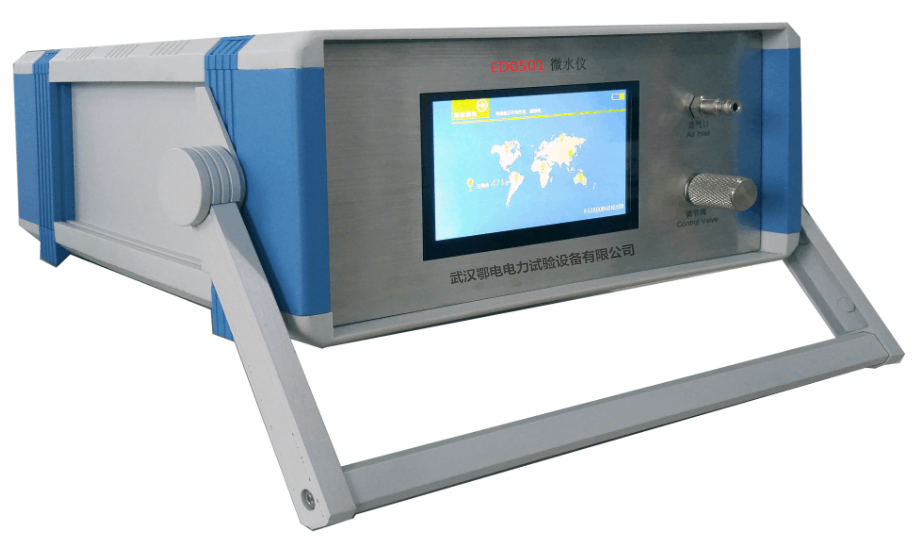

SF6智能微水仪使用说明书

一、功能简介

本仪器采用原装进口检测器和微处理机技术，具有超大彩色电容触摸屏，显示直观，操作简单。具备自检、自修正等功能，可直接测量并转换成常压露点和绝对水份（ppm）。

仪器主要零部件均为原装进口，具有防冷凝、抗灰尘颗粒、不受油气、大多数化学气体以及流量影响的特性。本仪器还对露点传感器进行精密的补偿校正，使露点测量准确度优于同类产品。

适用于对空气、氮气、氢气、氩气等气体中微量水份浓度的连续性监测。

二、产品特点

自校准：传感器探头可自动校准零点，自动消除因零点漂移而引入的系统误差，保证每次测量的准确性

操作简便：超大触摸液晶屏，所见即所得式的简单操作

快速省气：开机进入测量状态后，每次露点测定时间约3分钟

自锁接头：采用原装进口自锁接头，安全可靠，无漏气

数据存储：大容量设计，最多可存储1000组测试数据

显示清晰：5英寸超大高清触摸液晶屏，直接显示露点、微水（ppm）、环境温度、环境湿度等参数及日期等相关内容

数据传输：内置USB接口，可与PC机连接，通过配套软件将仪器内部数据全部上传至电脑，方便进行数据分析

超长续航：内置超大容量可充锂电池，一次充电可连续工作10小时以上

三、测量操作

1. 连接设备

将测量管道上螺纹端与开关接头连接好，用扳手拧紧

关闭主机前面板上的流量调节阀

把测试管道上的快速接头一端插入仪器上的进气口

将排气管道连接到出气口

2. 开机初始化

打开仪器电源开关，仪器进入初始化自校验过程。

3. 检查电量

使用内部电池供电时，右上角显示电池电量。如果电量显示红色缺电标志，请尽快充电后再继续使用。

本仪器可以边充电边使用，但充电时间将大幅延长。

4. 开始测量

打开电源，仪器自动初始化，完成自校验后自动进入测量状态

确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头插入本仪器背部的进气口

将测试管道的另一端连接待测设备的补气口（或测试口）

打开仪器前面板上的调节阀，然后调节气体流量

第一次测量（SF6微水）需5～10分钟，其后每次测量需3～5分钟

测量SF6露点时，把流量调节到0.5 SLM（每分钟标准升）左右

5. 存储数据

设备测量数据稳定后，按屏幕上"菜单"文字，调出主菜单界面

选择"打印数据"，可将当前测试的数据打印出来

选择"保存数据"，可进入数据保存界面

按红色"配置"按钮输入测试编号，确认无误后按右下角的"保存数据"，将当前数据保存到仪器内部

仪器最多可保存1000条数据

6. 查看数据

主菜单界面选择"查看记录"功能，进入历史记录查看界面

按下方"↑"和"↓"箭头，可上翻、下翻记录

按右下键打印按钮，可打印当前查看的历史记录

7. 删除数据

主菜单界面选择"删除数据"功能，进入删除数据界面

按垃圾桶图标则确认删除所有数据

按左下角箭头可撤销删除，返回主界面

注意：确认删除数据后无法恢复

8. 修改时间

主菜单选择"修改时间"功能，进入时间修改页面

根据上方格式输入当前时间，按右下键时间修改按钮，则修改完毕

按"←"箭头，取消修改，保留原时间不变

9. 标定数据

因随意更改标定数据会严重影响仪器使用，所以不开放数据标定功能。如有需要请联系本公司技术支持。

10. 测量完毕后

关闭仪器上的高精度针型调节阀

将转接头从SF6电气设备上取下

将测试管和仪器后面板之间连接的快速插头退下

重复以上步骤，测试下一项数据

全部测试完成后，关闭电源
