多倍频感应耐压试验测试仪使用说明书

一. 概述

变压器、电磁式电压互感器等绕组类电气设备进行工频耐压试验只能检验其绕组的主绝缘，即绕组与绕组之间、绕组对箱壳和铁芯对地部分的绝缘，而绕组的匝间、层间纵绝缘部分未能受到检验。随着电压等级的提高，线圈类电气设备的匝间绝缘相对比较薄弱，于是对匝间绝缘的考验就显得极其重要。因为在额定频率下，施加1.2倍的额定电压时，铁芯磁通将达到饱和，励磁电流将急剧增加。

故给铁芯施加1.3倍额定值以上的工频激励电压是行不通的，只有提高励磁电源频率来提高绕组匝间电压，才能达到预期的电压。一般感应耐压试验频率为100Hz、150Hz、200Hz，是工频的整数倍，故称为倍频感应耐压试验。从二次侧施加频率高于工频的试验电压，一次侧感应出相应的试验电压，电压分布情况与运行时相同，且高于运行电压，达到了考核电压互感器纵绝缘的目的。

多倍频感应耐压试验测试仪是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器、互感器感应耐压试验的需要。

二. 技术参数

额定输入电压：三相四线制380V，50～60Hz

输出电压：三相四线制0～400V SPWM调制正弦波

额定输出功率：20KW

频率调节范围：50Hz、100Hz、150Hz、200Hz（可选），最小频率调节步距：0.1Hz

输出波形畸变率：≤3%

采集电压方式：低压侧（即输出电压0～400V），加到PT（隔离变压器）二次测试电压。因PT的变比值为恒定的，过压保护可以设定。

10kV～35kV PT试验需要0～500V电压；110kV PT可以用0～220V电压，接100√3二次辅助绕组，电压182V即可。非加压绕组可以接补偿电抗器（5A、10A、20A），以免烧坏PT被试品。

额定满负载下连续工作时间：5分钟

7寸超大LCD显示，触摸屏操作方式

数据存储：可达200组

打印方式：内置热敏打印机，汉字打印

电压调节步长可选：0.1V、1V、2V、5V、10V

三. 工作原理

该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，7寸彩色液晶显示。

采用SPWM调制方式产生正弦波输出，内置LC滤波回路，保证波形畸变率≤3%。通过改变调制频率，可输出50Hz、100Hz、150Hz、200Hz的试验电压（即1倍频、2倍频、3倍频、4倍频）。

由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了以下优点：

体积小、重量轻，便于携带，便于大功率化。

不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

操作、接线简单，对现场试验电源容量的要求有很大程度的降低。

四. 面板说明

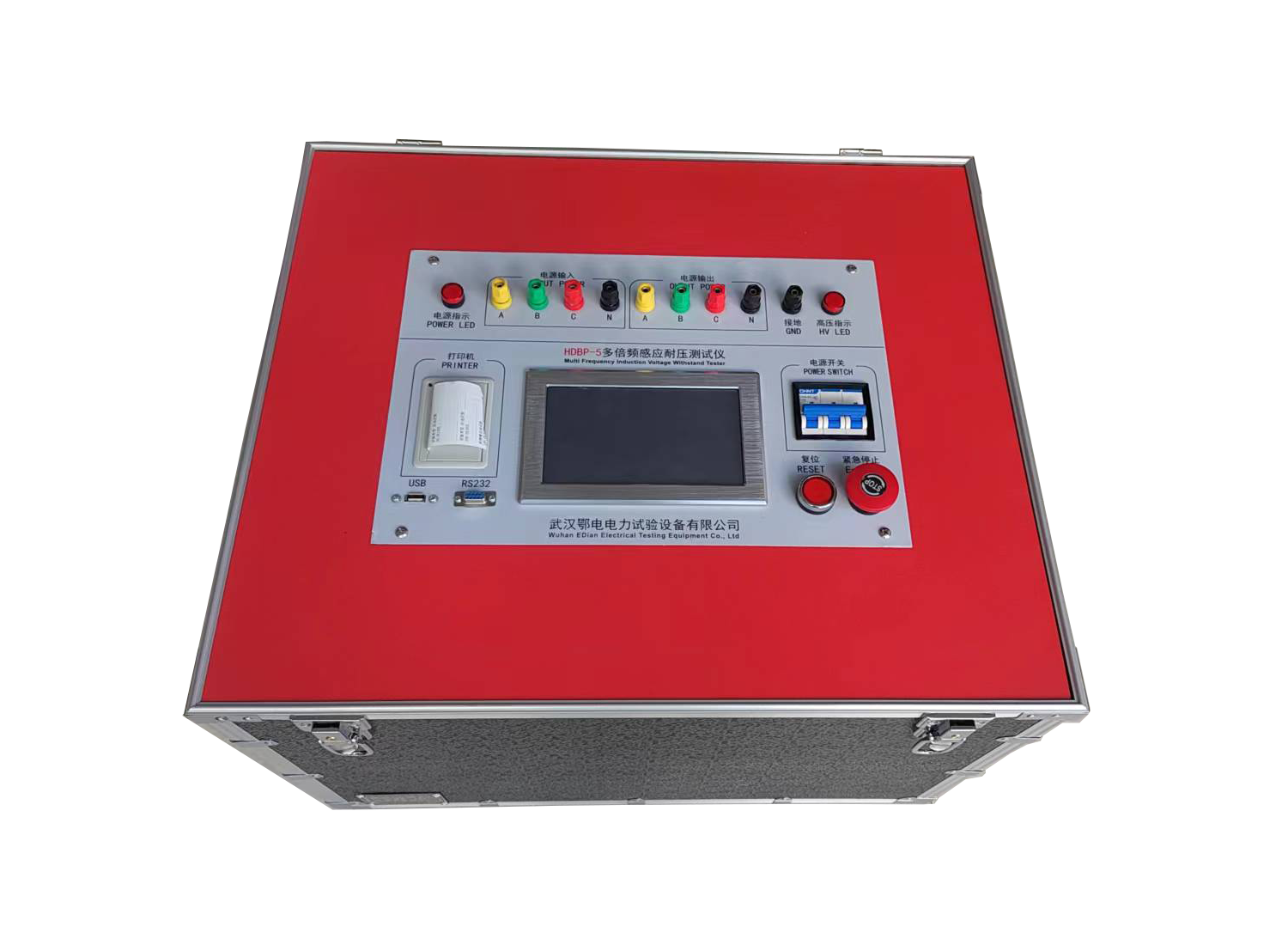

仪器正面设有以下部件：

7寸彩色LCD触摸显示屏：用于参数设置、频率选择、电压调节、数据显示及存储。

触摸操作按键：通过触摸屏实现频率选择、电压调节、试验启动/停止、数据查询、打印等操作。

电压调节触摸区：可实时调节电压步长，选择0.1V、1V、2V、5V、10V。

频率选择触摸区：可预置50Hz、100Hz、150Hz、200Hz试验频率。

输出电压端子（三相四线制）：输出0～400V SPWM调制正弦波，接至PT（隔离变压器）二次侧。

电源输入接口：接入三相四线制380V电源。

热敏打印机：用于试验数据的汉字打印输出。

五. 使用方法

5.1 接线方法

根据被试品的不同，按以下方式接线：

10kV～35kV PT试验接线：

将仪器三相四线制输出（0～400V）接至PT（隔离变压器）二次侧。PT一次侧接被试电压互感器。非加压绕组接补偿电抗器（5A、10A、20A可选），以免烧坏PT被试品。

110kV PT试验接线：

将仪器输出接至PT二次辅助绕组（100√3），输出电压调至182V即可。非加压绕组同样接补偿电抗器保护。

采集电压方式：

仪器采集的是低压侧（PT二次侧）电压，即0～400V。因PT变比恒定，可通过低压侧电压换算出高压侧试验电压，过压保护也在低压侧设定。

5.2 操作步骤

确认被试品处于安全状态，非加压绕组已接好补偿电抗器。

将仪器电源接入三相四线制380V电源，确认电压正确。

开启仪器电源，进入主界面。

在触摸屏上选择试验频率（50Hz / 100Hz / 150Hz / 200Hz）。

设置电压步长（0.1V / 1V / 2V / 5V / 10V），通过触摸方式缓慢升压至所需试验电压。

按下启动按钮，开始试验。仪器输出多倍频正弦波，对被试品进行感应耐压。

试验时间到（额定满负载下连续工作时间为5分钟）或手动停止后，记录试验数据。

降压至零，关闭仪器电源，拆除接线。

5.3 数据查询与打印

仪器可存储200组试验数据。试验结束后，可在触摸屏上查询历史数据，也可通过内置热敏打印机打印汉字试验报告。

六. 注意事项

本仪器输出功率达20KW，操作时必须严格按照规程执行，操作人员应具备相应资质。

非加压绕组必须接补偿电抗器（5A、10A、20A），严禁开路运行，以免烧坏PT被试品。

仪器为连续工作方式，额定满负载下连续工作时间为5分钟，超时可能导致仪器过热保护。

采集电压为低压侧（0～400V），过压保护在低压侧设定，请根据PT变比正确换算高压侧电压。

试验前应确认被试品绝缘良好，接线正确无误。

升压过程应缓慢均匀，避免电压突变对被试品造成冲击。

仪器应放置在干燥、通风处，避免潮湿和高温环境。

搬运时注意防震，避免剧烈碰撞。

非专业人员请勿擅自拆机维修。

七. 维护与保养

清洁：用干布擦拭仪器外壳及触摸屏，保持清洁。

存放：长期不用时，应存放在干燥通风处，定期通电除湿。

校准：建议每年送计量部门校准一次，确保输出电压和频率准确。

打印纸：热敏打印机纸用完后，请及时更换同规格热敏打印纸。

散热：仪器工作时会产生较大热量，请确保通风口不被遮挡。
