ED0303A型回路电阻测试仪
发布时间：2017-05-16 点击量：
- 产品型号：
ED0303A型
- 说 明 书 ：
- 参考标准：
- 测量范围：
测量准确、性能稳定、分辨力高
- 在线询价：
产品简介
回路电阻测量的专用测试仪
参考标准：DL/T845.4-2004
测试电流:100A
采用国家标准推荐直流100A直接测得回路电阻
测量准确、性能稳定、分辨力高
产品简介
目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
ED0303A回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。
ED0303A回路电阻测试仪适用于开关控制设备回路电阻的测量。
ED0303A回路电阻测试仪测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。
ED0303A回路电阻测试仪测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求
产品别称
接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪
参考标准：DL/T845.4-2004
测试电流:100A
采用国家标准推荐直流100A直接测得回路电阻
测量准确、性能稳定、分辨力高
产品简介
目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
ED0303A回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。
ED0303A回路电阻测试仪适用于开关控制设备回路电阻的测量。
ED0303A回路电阻测试仪测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。
ED0303A回路电阻测试仪测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求
产品别称
接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪
产品特点
大电流：
回路电阻测试仪采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果
抗干扰能力强：
在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好
ED0303A回路电阻测试仪使用寿命长：
全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能
携带方便：
体积小、重量轻
回路电阻测试仪采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果
抗干扰能力强：
在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好
ED0303A回路电阻测试仪使用寿命长：
全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能
携带方便：
体积小、重量轻
技术参数
| 测量范围 | 1～1999μΩ |
| 分 辨 力 | 1μΩ |
| 测试电流 | DC 100A |
| 测量精度 | 0.5%±1d |
| 显示方式 | 电流：三位半LCD |
| 电阻：三位半LCD | |
| 工作电源 | AC220V±10% 50Hz |
| 工作环境 | 温度-10℃～40℃，湿度：≤80%RH |
| 体 积 | 300×270×200 mm3 |
| 重 量 | 5Kg(不含附件) |
设备成套性
| 名称 | 数量 |
| 仪器主机 | 1台 |
| 大电流测试钳 | 2把 |
| 接地线 | 1根 |
| 保险管 | 3个 |
| 附件包 | 1个 |
| 说明书 | 2本 |
| 检验报告 | 1份 |
| 合格证 | 1张 |
| 保修卡 | 1份 |
| 质量反馈单 | 1份 |

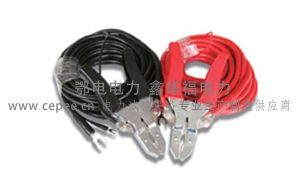

ED0303A型回路电阻测试仪测试线夹 ED0303A型回路电阻测试仪电源线
ED0303A型回路电阻测试仪接地线 ED0303A型回路电阻测试仪保险管
