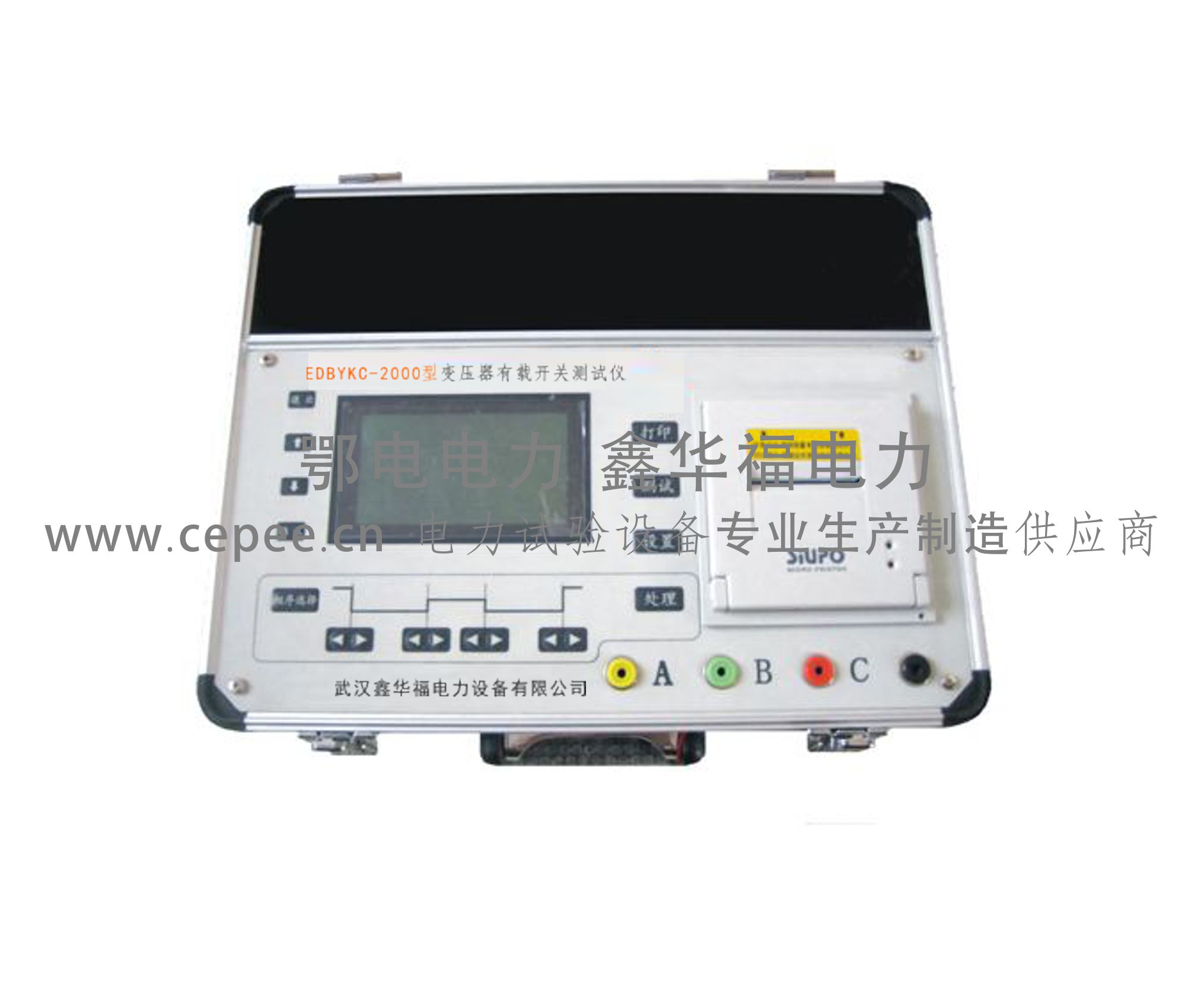

EDBYKC-2000变压器有载开关测试仪
发布时间：2017-05-16 点击量：
- 产品型号：
EDBYKC-2000型
- 说 明 书 ：
- 参考标准：
- 测量范围：
数据分析、存贮、打印功能
- 在线询价：
产品简介
用于测量和分析电力变压器及特种变压器有载分接开关电气性能指标的综合测量测试仪
标准支持： DL/T846.8-2004
该变压器有载开关测试仪光线示波器功能
该变压器有载开关测试仪数据分析、存贮、打印功能
分接开关引线测试及三相套管及中性点直接接线测试
变压器有载开关测试仪
型号：EDBYKC-2000
名称：变压器有载开关测试仪、变压器有载分接开关测试仪、有载开关测试仪、有载分接开关测试仪、电力变压器有载开关测试
EDBYKC-2000变压器有载开关测试仪又称变压器有载分接开关测试仪及电力变压器有载开关测试仪，变压器有载开关测试仪用于测量和分析电力变压器及特种变压器有载分接开关电气性能指标的综合变压器有载开关测量测试仪，变压器有载开关测试仪可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。
EDBYKC-2000变压器有载开关测试仪主要适用于测量和分析电力系统中电力变压器及特种变压器有 载分接开关的电气性能指标的综合测量测试仪，鄂电电力产品研发中心根据电力行业标准DL/T911 -2004和使用规程规范研制新型变压器有载开关测试仪，该变压器有载开关测试仪装置采用计算机集成控制，通过特殊设 计的测量及处理电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、 等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相 套管及中性点直接接线测量，EDBYKC-2000变压器有载开关测试仪的界面显示方式为单屏黑白显示， 数据为波形和数字显示。
EDBYKC-2000变压器有载开关测试仪具有对所测数据进行分析、存贮、打印等功能，解决了目前 电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及 变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义 。
有载开关测试仪别称
有载分接开关测试仪、变压器有载分接开关测试仪、变压器有载开关测试仪、变压器有载开关测试仪、电力变压器有载开关测试仪、变压器有载开关交流参数测试仪、变压器有载调压开关测试仪、有载分接开关测试仪校验装置、变压器有载开关参数测试仪、工控机型变压器有载开关测试仪、高压开关机械特性测试仪、变压器有载高压开关测试仪、交流有载分接开关测试仪、有载分接开关特性测试仪、
标准支持： DL/T846.8-2004
该变压器有载开关测试仪光线示波器功能
该变压器有载开关测试仪数据分析、存贮、打印功能
分接开关引线测试及三相套管及中性点直接接线测试
变压器有载开关测试仪
型号：EDBYKC-2000
名称：变压器有载开关测试仪、变压器有载分接开关测试仪、有载开关测试仪、有载分接开关测试仪、电力变压器有载开关测试
EDBYKC-2000变压器有载开关测试仪又称变压器有载分接开关测试仪及电力变压器有载开关测试仪，变压器有载开关测试仪用于测量和分析电力变压器及特种变压器有载分接开关电气性能指标的综合变压器有载开关测量测试仪，变压器有载开关测试仪可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。
EDBYKC-2000变压器有载开关测试仪主要适用于测量和分析电力系统中电力变压器及特种变压器有 载分接开关的电气性能指标的综合测量测试仪，鄂电电力产品研发中心根据电力行业标准DL/T911 -2004和使用规程规范研制新型变压器有载开关测试仪，该变压器有载开关测试仪装置采用计算机集成控制，通过特殊设 计的测量及处理电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、 等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相 套管及中性点直接接线测量，EDBYKC-2000变压器有载开关测试仪的界面显示方式为单屏黑白显示， 数据为波形和数字显示。
EDBYKC-2000变压器有载开关测试仪具有对所测数据进行分析、存贮、打印等功能，解决了目前 电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及 变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义 。
有载开关测试仪别称
有载分接开关测试仪、变压器有载分接开关测试仪、变压器有载开关测试仪、变压器有载开关测试仪、电力变压器有载开关测试仪、变压器有载开关交流参数测试仪、变压器有载调压开关测试仪、有载分接开关测试仪校验装置、变压器有载开关参数测试仪、工控机型变压器有载开关测试仪、高压开关机械特性测试仪、变压器有载高压开关测试仪、交流有载分接开关测试仪、有载分接开关特性测试仪、
产品特点
EDBYKC-2000型电力变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.
EDBYKC-2000型电力变压器有载开关测试仪有以下几种优点：
——光线示波器功能。仪器分三通道，可同时记录ABC三相过渡过程中所有过度及跳变的过程，包括可看出跳变点的时间值。不受天气引响，功能远比光线示波器优越。
——较强的综合测量能力。在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。
——较全面的测量结果分析。用户可通过大屏幕液晶显示屏，配合各功能按键，分析波形中每点、每段的电阻值和每段的时间，各时间段的时间以及三相不同期等，通过屏幕分析，可了解切换过程中，每个瞬间三相开关各种参数的变化情况，也可将波形打印、存贮及查阅历史波形进行分析和对比。
——打印输出。仪器配有一台面板式前换纸型打印机，可直接作为开关的测试报告存档。
——菜单驱动，操作灵活。所有操作功能及提示和测量结果，都显示在一个240×128点的大屏幕液晶屏上。用户只要根据提示按动功能键即可进行测量。
——具有良好的抗干扰性能。全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差 且有强电磁场干扰的现场进行可靠测量。
——数据保持，使用者所测量的数据及波形，可保存在仪器内，所存贮的内容不会因断电而丢失。
该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.
EDBYKC-2000型电力变压器有载开关测试仪有以下几种优点：
——光线示波器功能。仪器分三通道，可同时记录ABC三相过渡过程中所有过度及跳变的过程，包括可看出跳变点的时间值。不受天气引响，功能远比光线示波器优越。
——较强的综合测量能力。在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。
——较全面的测量结果分析。用户可通过大屏幕液晶显示屏，配合各功能按键，分析波形中每点、每段的电阻值和每段的时间，各时间段的时间以及三相不同期等，通过屏幕分析，可了解切换过程中，每个瞬间三相开关各种参数的变化情况，也可将波形打印、存贮及查阅历史波形进行分析和对比。
——打印输出。仪器配有一台面板式前换纸型打印机，可直接作为开关的测试报告存档。
——菜单驱动，操作灵活。所有操作功能及提示和测量结果，都显示在一个240×128点的大屏幕液晶屏上。用户只要根据提示按动功能键即可进行测量。
——具有良好的抗干扰性能。全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差 且有强电磁场干扰的现场进行可靠测量。
——数据保持，使用者所测量的数据及波形，可保存在仪器内，所存贮的内容不会因断电而丢失。
技术参数
1．三路独立测试电源，最大输出电流0.5A;
2．仪器设置采样率10～20KHZ;
3．单次波形最大存储时间6.4秒。
4．过渡电阻测量范围：Y/0型变压器1-40W，Y型变压器1-20W。
5．测量精度：1-5W，Δ=±15%.5-40W，Δ=±10%
6．时间及同期性误差：Δ≤±1%。
7．显示器：240´128T、T6963C控制器;
8．打印机：MP-40-8面板式前换纸型打印机;
9．处理部分：
80C320高速8位微处理器。程序存储器32K;
掉电保持数据存储器512K字节;
高速A/D转换器，最高采样率可达400KHZ;
10．电源 220V ±10% 功率£200W。
11．尺寸 410mm´320mm ´200mm。
12．重量 20kg
2．仪器设置采样率10～20KHZ;
3．单次波形最大存储时间6.4秒。
4．过渡电阻测量范围：Y/0型变压器1-40W，Y型变压器1-20W。
5．测量精度：1-5W，Δ=±15%.5-40W，Δ=±10%
6．时间及同期性误差：Δ≤±1%。
7．显示器：240´128T、T6963C控制器;
8．打印机：MP-40-8面板式前换纸型打印机;
9．处理部分：
80C320高速8位微处理器。程序存储器32K;
掉电保持数据存储器512K字节;
高速A/D转换器，最高采样率可达400KHZ;
10．电源 220V ±10% 功率£200W。
11．尺寸 410mm´320mm ´200mm。
12．重量 20kg
设备成套性
| 名称 | 数量 |
| EDBYKC-2000型电力变压器有载开关测试仪主机 | 1台 |
| 测试线夹（黄绿红黑） | 1套 |
| 专用测试线 | 1套 |
| 电源线（8字线） | 1根 |
| U盘 | 1只 |
| 打印纸 | 2卷 |
| 接地线 | 1根 |
| 说明书 | 2本 |
| 检验报告 | 1份 |
| 合格证 | 1张 |
| 保修卡 | 1份 |
| 质量反馈单 | 1份 |
电力变压器有载开关测试仪U盘和管盘 电力变压器有载开关测试仪测试线
电力变压器有载开关测试仪黑测试线夹 电力变压器有载开关测试仪红测试线夹
电力变压器有载开关测试仪黄测试线夹 电力变压器有载开关测试仪绿测试线夹
电力变压器有载开关测试仪电源线 电力变压器有载开关测试仪接地线
电力变压器有载开关测试仪保险管 电力变压器有载开关测试仪打印纸
