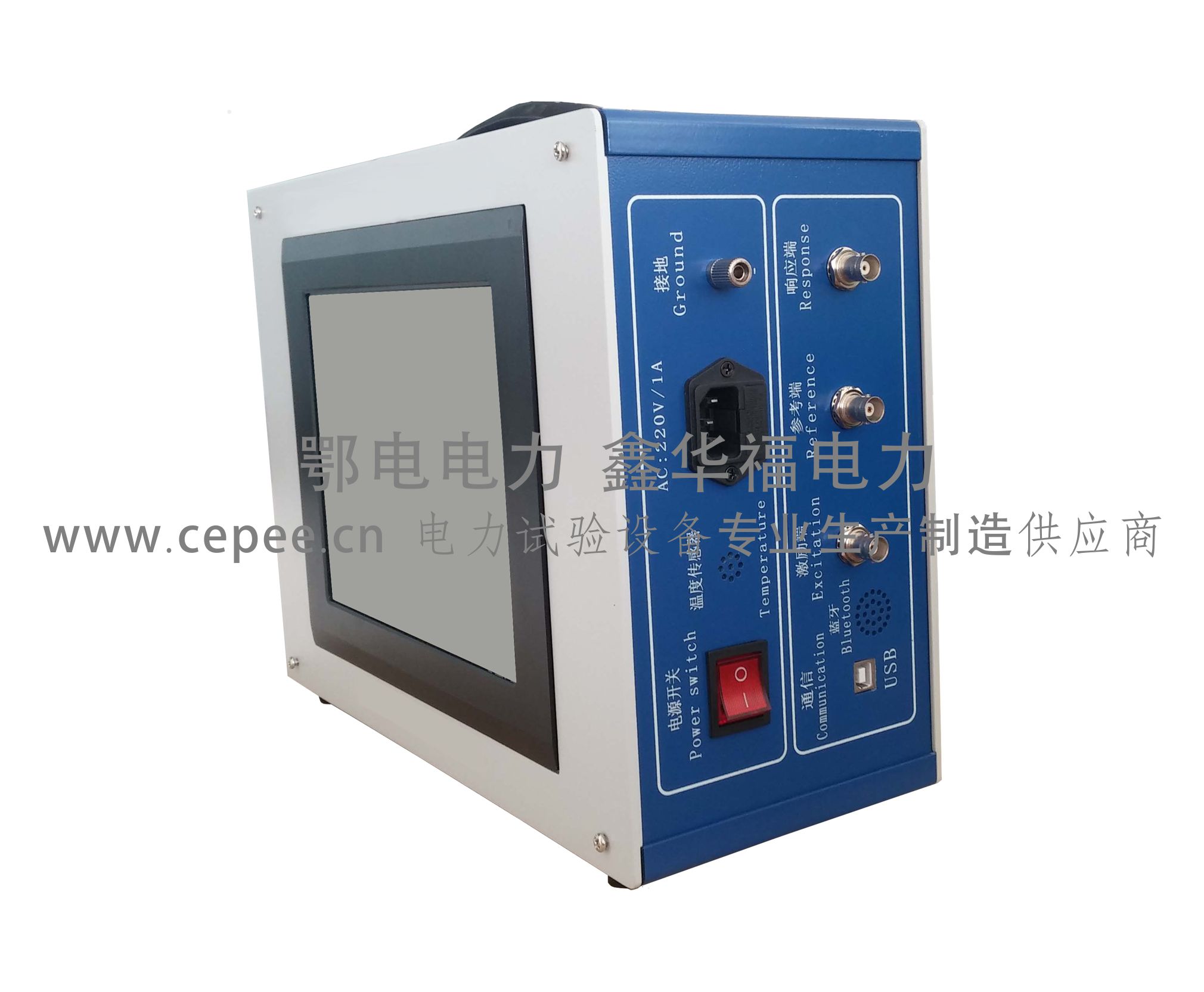

EDBTRC-III型一体式变压器绕组变形测试仪
发布时间:2017-05-16 点击量:
![](/uploads/allimg/170317/1-1F31H12U10-L.jpg)
- 产品型号:
EDBTRC-III
- 说 明 书 :
- 参考标准:
- 测量范围:
内置工控机12英寸大屏
- 在线询价:
产品简介
EDBTRC-III型频响法变压器绕组变形测试仪按国家电力行业标准DL/T911-2004采用频率响应分析法测量变压器的绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器绕组可能发生的变形情况。
产品别称
电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪、频响法绕组变形测试仪、频响法I变压器绕组变形测试仪(单相)
产品别称
电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪、频响法绕组变形测试仪、频响法I变压器绕组变形测试仪(单相)
产品特点
采用扫频法对变压器绕组特性进行测量,不对变压器吊罩、拆装的情况下,通过检测各绕组的幅频响应特性,对6kV及以上变压器,准确测量绕组的扭曲、鼓包或移位等变形情况。
测量速度快,对单个绕组测量时间3分钟以内。
频率精度非常高,精度高于0.001% 。
数字化频率合成,频率稳定性更高。
5000V电压隔离、充分保护测试电脑安全。
可同时加载9条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。
分析软件功能强大,软件、硬件指标满足国标DL/T911-2004。
软件管理人性化、智能化程度高,设置好参数后,只需按一个键便可完成所有测量工作。
软件界面简洁直观,分析、存储、报告导出、打印等菜单一目了然。
现场接线简单、使用方便。
内置工控机,操作及携带更便捷。
12英寸大屏,图谱曲线更清晰。
设有两个USB接口。
测试分析软件主要特色
采用windows平台,兼容Window 2000/Window XP/Windows7/windows8。
采用数据库保存测试数据,对测试数据的管理简洁方便。
可以同时加载 9 条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。
软件管理功能强大,充分考虑现场使用的需要,测量数据自动存盘、自动导出生成Word版测试报告(需安装相应的Office软件)或JPG图片报告,方便用户出测试报告。
软件人性化特点明显,测量的各种条件多为选择项,不用在现场做很多的输入,使用更加方便。
软件智能化程度高,在输入、输出信号连接好之后,只需要按一个键就可以完成所有的测量工作。
软件界面简洁、直观、实用。
技术参数
测量速度:单相绕组1分钟-3分钟
输出电压:Vpp-25V
输入阻抗:1MΩ (响应通道内置50Ω匹配电阻)
扫频范围:100Hz-2MHz
频率精度: 0.001%
扫频方式:线性或对数,扫频间隔和点数可任意设置
曲线显示:幅频曲线
测量动态范围宽:-120dB~20dB
两个采集通道,一个采集激励信号,一个采集响应信号,用于计算传递函数
采集通道量化精度:14位
采集通道最大静态误差:0.5%
每通道最大存储容量:64K样点
采集通道输入阻抗:1MΩ
供电电压:AC220V±10%
主机重量:4 kg
工控机双核CPU, 内存2G
固态硬盘(SSD):32G
Win7操作系统
显示屏:12.1英寸工业级显示屏,带触摸。
设备成套性
名称 | 数量 |
EDBTRC-III型变压器绕组变形测试仪 | 1台 |
变压器绕组变形测试仪主控测量单位 | 1台 |
变压器绕组变形测试仪测试电缆 | 1套 |
变压器绕组变形测试仪测试线夹 | 3个 |
变压器绕组变形测试仪接地小夹子 | 1个 |
变压器绕组变形测试仪USB通信线 | 1根 |
变压器绕组变形测试仪电源线 | 1根 |
变压器绕组变形测试仪接地线 | 4根 |
变压器绕组变形测试仪主机包装箱 | 1个 |
笔记本电脑(选配件) | 1台 |
无线蓝牙 | 1个(选配) |
变压器绕组变形测试仪软件光盘 | 1张 |
变压器绕组变形测试仪说明书 | 2本 |
变压器绕组变形测试仪检验报告 | 1份 |
变压器绕组变形测试仪合格证 | 1张 |
变压器绕组变形测试仪保修卡 | 1份 |
质量反馈单 | 1份 |
