ETCR2800N内置式接地电阻在线检测仪
发布时间:2020-05-17 点击量:
![](/uploads/allimg/200517/1-20051GI1490-L.jpg)
- 产品型号:
ETCR2800N
- 说 明 书 :
- 参考标准:
- 测量范围:
配有RS485或GPRS接口
- 在线询价:
产品简介
ETCR2800N内置式接地电阻在线检测仪在线监测接地系统的接地电阻
ETCR2800N内置式接地电阻在线检测仪量程:0.010Ω~200Ω
ETCR2800N内置式接地电阻在线检测仪配有RS485(支持MODBUS-RTU通讯协议)或GPRS接口
ETCR2800N内置式接地电阻在线检测仪以内置于其他设备的机箱内,方便用户二次开发集成
ETCR2800N内置式接地电阻在线检测仪可组建网络系统实现实时检测、远程监测
ETCR2800N内置式接地电阻在线检测仪用于在线监测接地系统的接地电阻以及金属回路联结电阻,量程:0.010Ω~200Ω,还可以用于接地线、金属线缆的防盗监测。
ETCR2800N内置式接地电阻在线检测仪采用非接触测量技术,接地引下线直接穿过检测仪穿孔,不影响防雷接地效果和设施的正常运行。
ETCR2800N内置式接地电阻在线检测仪,配有RS485(支持MODBUS-RTU通讯协议)或GPRS接口,其传感器和电路板可以内置于其他设备的机箱内,方便用户二次开发集成。
ETCR2800N内置式接地电阻在线检测仪可以单个安装使用,也可以组建成有线网络系统或无线网络系统使用。
产品特点
ETCR2800N内置式接地电阻在线检测仪可以单个安装使用,也可以组建成有线网络系统或无线网络系统使用。
有线网络系统通过RS232、RS485通讯协议传输数据,由主通讯器(集中器)、监控软件、电源适配器、电脑等组成,适合于近距离或矿井下接地电阻监测。
无线网络系统通过RS232、RS485、GSM/GPRS通讯协议传输数据,由主通讯器(集中器)、GSM/GPRS收发模块、SIM通讯卡、监控软件、电源适配器、电脑等组成,适合于远距离或矿井下接地电阻监测。
有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。
监控软件可以时时显示被测接地电阻值,可以设置自动监控记录时间,间隔记录时间为1~200小时,记录数据自动存储报表,方便历史查询、分析监测点接地阻值的变化情况。
有线网络系统通过RS232、RS485通讯协议传输数据,由主通讯器(集中器)、监控软件、电源适配器、电脑等组成,适合于近距离或矿井下接地电阻监测。
无线网络系统通过RS232、RS485、GSM/GPRS通讯协议传输数据,由主通讯器(集中器)、GSM/GPRS收发模块、SIM通讯卡、监控软件、电源适配器、电脑等组成,适合于远距离或矿井下接地电阻监测。
有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。
监控软件可以时时显示被测接地电阻值,可以设置自动监控记录时间,间隔记录时间为1~200小时,记录数据自动存储报表,方便历史查询、分析监测点接地阻值的变化情况。
型号 | CT结构 | 量程 | 区别说明 |
ETCR2800B | 闭环 | 0.010Ω~200Ω | 检测仪无显示屏、指示灯,需要组建网络使用 |
ETCR2800C | 闭环 | 0.010Ω~200Ω | 检测仪自带显示屏、报警设置、声光报警指示 |
ETCR2800KB | 开合式 | 0.010Ω~100Ω | 安装无需断开接地线。检测仪有声光报警指示 |
ETCR2800KC | 开合式 | 0.010Ω~100Ω | 安装无需断开接地线。检测仪有显示屏、报警设置,声光报警指示 |
ETCR2800N | 闭环内置式 | 0.010Ω~200Ω | 没有外壳,适合二次开发 |
ETCR2900 | 无 | 0.01Ω~2000Ω | 需要接地辅助桩,直接跟电脑通信,有显示屏、报警设置,声光报警指示 |
技术参数
功 能 | 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测;接地线、金属线缆防盗监测 |
电 源 | 6VDC~9VDC,50mA Max. (外部供电) |
电阻量程 | 0.01Ω~200Ω |
分 辨 力 | 0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃,70%RH以下) |
PCB尺寸 | 122mm×56mm×20mm |
传感器尺寸 | 110mm×80mm×55mm |
传感器穿孔尺寸 | 65mm×36mm |
传感器质量 | 680g |
溢出指示 | 显示值大于200Ω时,通讯发送“OLΩ”指令 |
PCB接口 | J1:信号输出、电源输入接口 |
J2:传感器与PCB连接口 | |
J1标识 | P+:电源输入正 |
P-:电源输入地 | |
GND:信号地,与电源输入地(P-)短接 | |
R+:信号输出正 | |
R-:信号输出负 | |
J2标识 | I+、I-电流线圈接口 |
U+、U-电压线圈接口 | |
GND:共地 | |
连接线 | 1条,长1米(5芯线) |
连接线标识 | 红/棕色---电源输入正; |
黑色---电源输入地; | |
蓝色---RS485信号正; | |
灰色---RS485信号负; | |
白色---屏蔽地; | |
(电源输入地与屏蔽地可以短路连接) | |
通讯方式 | RS485(支持MODBUS-RTU通讯协议) |
GPRS通信(选购) | |
工作温湿度 | -20℃~55℃;20%RH~90%RH |
换 档 | 全自动换档 |
地线干扰电流 | 应避免 |
外部磁场 | <40A/m |
外部电场 | <1V/m |
单次测量时间 | 约0.5秒 |
工作电流 | 50mA Max. |
安 装 | 地线穿心通过传感器中心孔 |
安装要求 | 电路板需要另外置于其他防护箱内 |

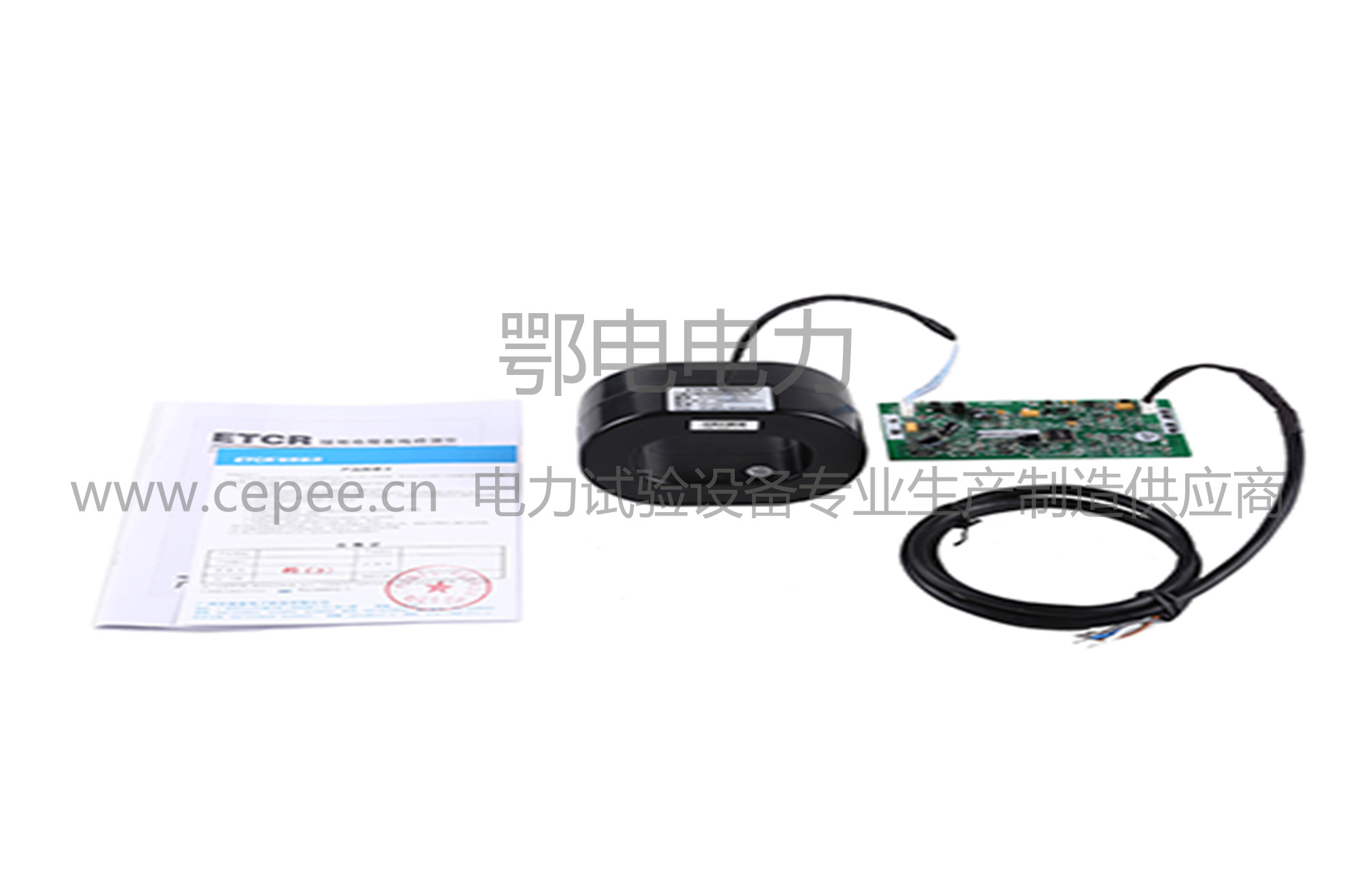

设备成套性
包装 | 外包装 | 纸箱 |
内包装 | 无 | |
附件 | 传感器 | 1台 |
PCB模块 | 1个 | |
连接线 | 1个 | |
用户手册、保修手册、合格证 | 1套 |
