绝缘、接地电阻设备

ETCR2800C多功能非接触式接地电阻在线检测仪

发布时间:2020-05-17 点击量:

产品简介

ETCR2800C非接触式接地电阻在线检测仪用于在线监测接地系统的接地电阻,量程:0.010Ω~200Ω。

ETCR2800C非接触式接地电阻在线检测仪采用非接触测量技术,接地引下线直接穿过检测仪穿孔,不影响防雷接地效果和设施的正常运行。

ETCR2800C非接触式接地电阻在线检测仪结构严密坚固,防雨防尘,可安装在户外使用。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。

ETCR2800C非接触式接地电阻在线检测仪,配置显示屏和报警灯,可随时观察接地电阻值,可设置报警临界值,当接地电阻值大于设定临界值时,报警灯将闪烁,非常适合于无需组建网络时独立安装使用。

ETCR2800C非接触式接地电阻在线检测仪配有GPRS通讯及RS485接口可组建网络系统实现实时检测、远程监测。

ETCR2800C接地电阻在线检测仪适用于

输电线路杆塔接地;
地下矿井设备接地;
气象防雷接地;
石油化工接地;
通讯接地;
变配电站接地;
铁路设施接地;
建筑仓库接地;
电气设备接地等。
ETCR2800C非接触式接地电阻在线检测仪用于在线监测接地系统的接地电阻,量程:0.010Ω~200Ω。  ETCR2800C非接触式接地电阻在线检测仪采用非接触测量技术,接地引下线直接穿过检测仪穿孔,不影响防雷接地效果和设施的正常运行。  ETCR2800C非接触式接地电阻在线检测仪结构严密坚固,防雨防尘,可安装在户外使用。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。  ETCR2800C非接触式接地电阻在线检测仪,配置显示屏和报警灯,可随时观察接地电阻值,可设置报警临界值,当接地电阻值大于设定临界值时,报警灯将闪烁,非常适合于无需组建网络时独立安装使用。  ETCR2800C非接触式接地电阻在线检测仪配有GPRS通讯及RS485接口可组建网络系统实现实时检测、远程监测。

产品特点

ETCR2800B、ETCR2800C接地电阻在线检测仪可以单个安装使用,也可以组建成有线网络系统或无线网络系统使用。

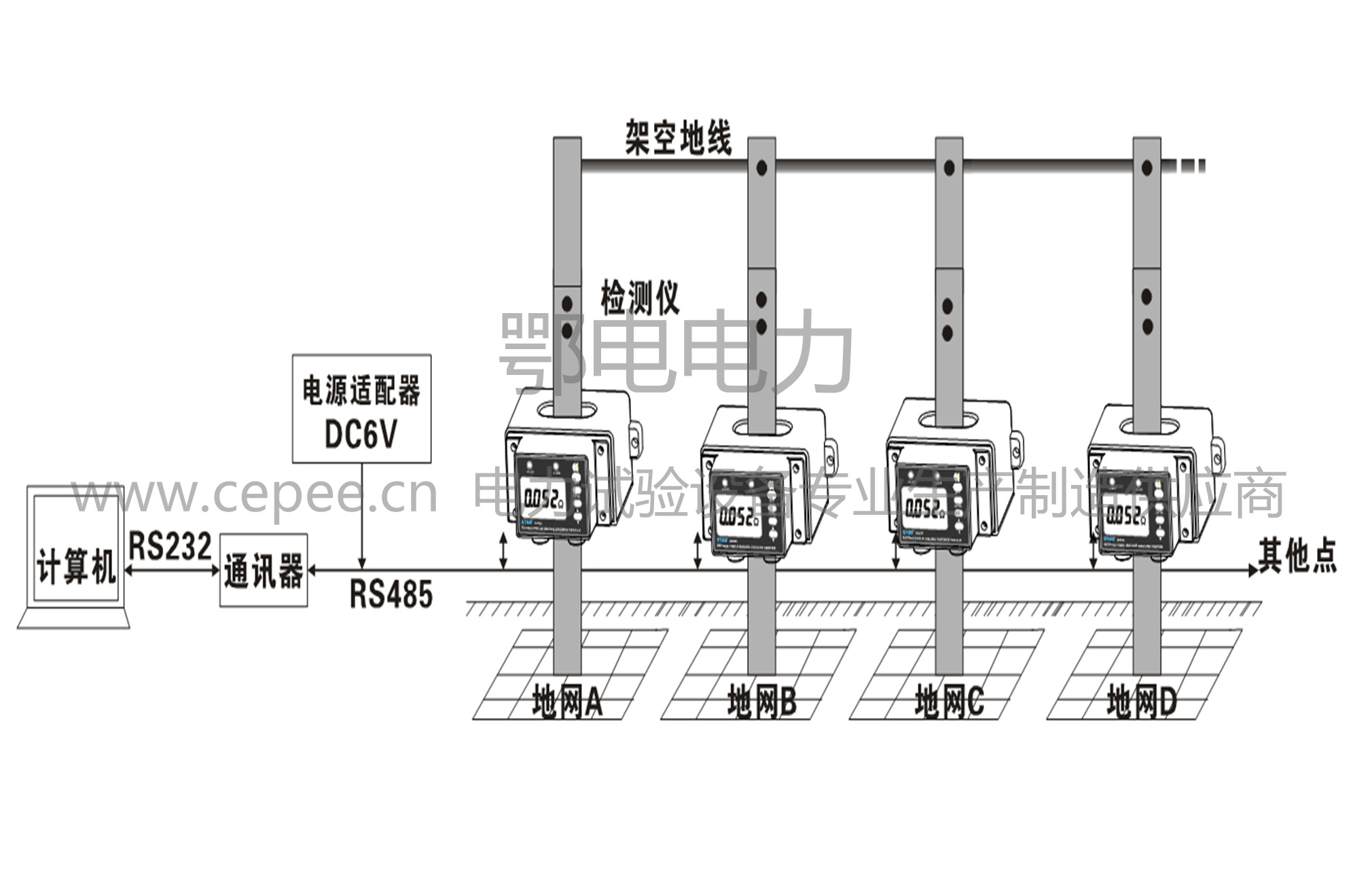

有线网络系统通过RS232、RS485通讯协议传输数据,由主通讯器(集中器)、监控软件、电源适配器、电脑等组成,适合于近距离或矿井下接地电阻监测。

无线网络系统通过RS232、RS485、GSM/GPRS通讯协议传输数据,由主通讯器(集中器)、GSM/GPRS收发模块、SIM通讯卡、监控软件、电源适配器、电脑等组成,适合于远距离或矿井下接地电阻监测。

有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。

监控软件可以时时显示被测接地电阻值,可以设置自动监控记录时间,间隔记录时间为1~200小时,记录数据自动存储报表,方便历史查询、分析监测点接地阻值的变化情况。

ETCR2800C型可以通过LCD直接显示被测值,还可以通过检测仪设置报警临界值,具有声光报警指示,非常适合于无需组建网络时独立安装使用。

ETCR2800B、ETCR2800C已通过防爆认证,满足GB3836-2000《爆炸性气体环境用电气设备》的要求。

其防爆标志为Ex ia ⅡB T3 Ga。

防爆合格证号:CE13.2262X

它可应用于相应的易燃易爆环境中。

型    号 区别说明
ETCR2800B 检测仪无显示,需要组建网络使用。
ETCR2800C 检测仪自带LCD显示、报警设置、声光报警指示。可独立安装使用,也可以组建网络使用。
ETCR2800-WD 有线网络系统,RS232+RS485通讯,适合于1500米内近距离组网。
ETCR2800-WS 无线网络系统,RS232+RS485+GSM通讯,适合于远距离监测。



技术参数

功    能 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测
电    源 检测仪:6VDC~9VDC,50mA Max.
有线网络通讯器:6VDC,30mA Max.
无线网络通讯器:9VDC,150mA Max.(内置GSM模块)
电阻量程 0.01Ω~200Ω
分 辨 率 0.001Ω
显示范围 0.00Ω~500Ω
精    度 ±2%rdg±3dgt(20℃±5℃,70%RH以下)
地线穿孔尺寸 60mm×30mm,闭口式(可以穿过60mmX4mm扁钢或外径Ф30mm电缆)
溢出指示 显示值大于500Ω时,系统软件和LCD显示“OLΩ”符号
连 接 线 1条,长1米(5芯线)
接线标识 红/棕色---电源输入正;黑色---电源输入地;
蓝色---RS485信号正;灰色---RS485信号负;
白---屏蔽地;
(电源输入地与屏蔽地可以短路连接)
通讯方式 有线网络:RS232、RS485通信协议
无线网络:RS232、RS485、GSM通信协议
网络点数 有线网络:1~255个接地点,可扩展
无线网络:1~100个接地点,可扩展
通讯距离 有线网络:约1500米,可扩展
无线网络:不限制
报警指示 ETCR2800B:系统软件报警指示
ETCR2800C:检测仪声光报警和系统软件报警指示
报警设置 ETCR2800B:系统软件设置
ETCR2800C:检测仪面板设置,系统软件设置
数据显示 ETCR2800C:4位LCD直接显示,系统软件显示
ETCR2800B:系统软件显示
LCD尺寸 47mm×28.5mm
外形尺寸 检测仪:175mm×170mm×130mm
有线网络通讯器:140mm×105mm×75mm
无线网络通讯器:230mm×160mm×105mm
安装孔尺寸 Φ8mm
质    量 检测仪:960g;有线网络通讯器:650g;无线网络通讯器:1300g
工作温湿度 -20℃~55℃;20%RH~90%RH
温湿度误差 不超过5%
换   档 全自动换档
地线干扰电流 应避免
外部磁场 <40A/m
外部电场 <1V/m
单次测量时间 约0.5秒
工作电流 检测仪:50mA Max.
有线网络通讯器:30mA Max.
无线网络通讯器:150mA Max.
防爆标志 Ex ia ⅡB T3 Ga
安    装 地线穿心通过检测仪中心孔
防护等级 电路板、传感器完全封闭
安装要求 避免雨淋、防水浸安装
供电方式 外部提供电源或太阳能电池板加蓄电池供电

设备成套性

 检测仪
检测仪 1台
连接线 1条
包装盒 1套
用户手册、保修手册、合格证 1套
 有线网络
通讯器 1台
系统监控软件 1份(光盘)
RS232通讯线 1条(通讯器包含)
电源适配器 1个
安装线材 自备5芯屏蔽线,线径1.0mm以上
电脑 自备
无线网络
通讯器 1台(内置发送模块)
系统监控软件 1份
GSM/GPRS接收模块 1台
GSM/GPRS发送模块 1台(内置于通讯器内)
SIM通讯卡 2个(自购,移动或联通手机卡)
RS232通讯线 1条(通讯器包含)
电源适配器 1个(GSM/GPRS接收模块使用)
安装线材 自备5芯屏蔽线,线径1.0mm以上
电脑 自备
