ETCR2200高端多功能钳形接地电阻仪
发布时间：2020-05-15 点击量：
- 产品型号：
ETCR2200
- 说 明 书 ：
- 参考标准：
- 测量范围：
报警临界值设定： 电阻：1-199Ω； 电流：1-499mA
- 在线询价：
产品简介
ETCR2200优异多功能钳形接地电阻仪，致力于品质的要求，精度达到0.001欧；ETCR2200优异多功能钳形接地电阻仪提升了原有的量程，钳口大小65*32mm,电阻到1500欧，电流到40A，分辨率0.001mA，完全满足31号防雷文件要求，是一款合格的回路电阻测试仪！
ETCR2200是武汉鄂电电力试验设备有限公司技术研发团队对技术品质的卓越追求，通过不断**完善推出的又一款优异多功能钳形接地电阻仪，具有USB通讯接口，存储数据可以上传电脑，通过软件分析、报表、打印等。同时具有40A漏电流测试、增加实时时钟功能显示当前时间，支持多参数同屏显示功能，能同时显示接地电阻和接地漏电电流，更加实用、便捷、高效。
产品特点
主要性能体现在：
突破开机长时间自检等待，开机立即进入测试。
突破继电器自检方式，采用先进的算法及数字集成处理技术。
增加实时时钟功能，显示当前测试的实时时间。

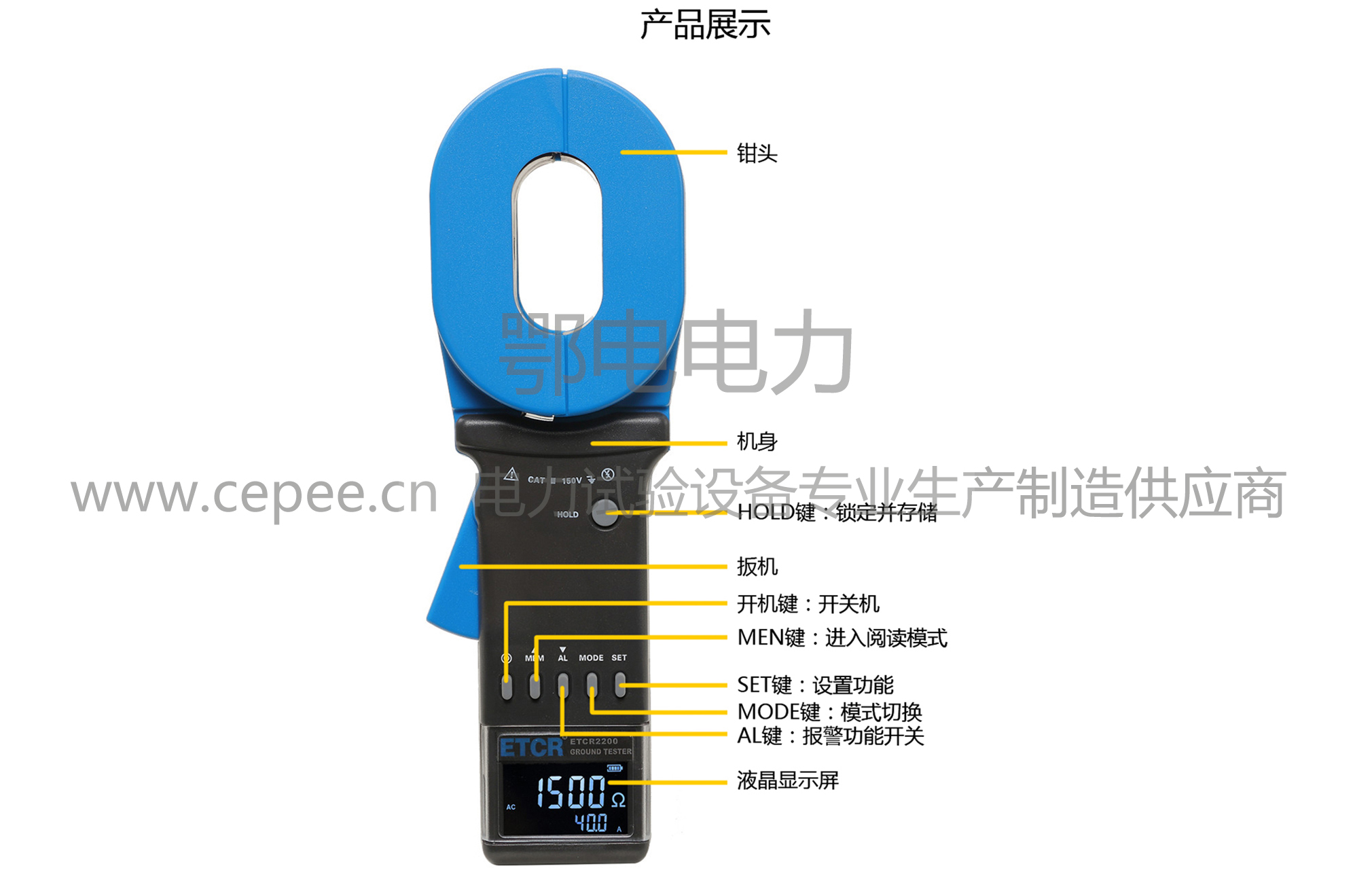

全新外观设计，面板6键操作，性能直通。
增加声光报警功能，“嘟--嘟--嘟--”报警声。
增加干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
增加多种显示模式组合，可选择电阻+电流、电阻+时间、电流+时间同屏显示。
测量范围更大：0.01Ω-1500Ω、0.001mA-40.0A。
存储数据999组，功耗更低，启动、工作电流小于50mA。
采用可充电电池用户使用更方便。
监控软件具有在线实时监控、历史查询、软件报警设置、历史数据读取、保存、报表等功能。历史数据可以选择保存为Txt文本或Word格式。
ETCR2200钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。
在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR2200钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR2200钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
| 产品型号 |
钳口 尺寸 |
电阻量程 | 电流量程 |
数据 上传 |
报警 功能 |
数据 存储 |
备注 |
| ETCR2000A+ |
长钳口 65x32mm |
0.01Ω~200Ω | 无 | 选配 | 有 | 有 | 实用型 |
| ETCR2000+ | 0.01Ω~1200Ω | 基础型 | |||||
| ETCR2000B+ | 0.01Ω~1200Ω | 防爆型 | |||||
| ETCR2000C+ | 0.01Ω~1200Ω | 0.00mA~20.0A | 多功能型 | ||||
| ETCR2200 | 0.01Ω~1500Ω | 0.00mA~40.0A | 有 | 高端型 | |||
| ETCR2000A |
长钳口 55x32mm |
0.01Ω~200Ω | 无 | 无 | 有 | 有 | 实用型 |
| ETCR2000 | 0.01Ω~1000Ω | 基础型 | |||||
| ETCR2000C | 0.01Ω~1000Ω | 0.00mA~30.0A | 多功能型 | ||||
| ETCR2100A+ |
圆钳口 Φ32mm |
0.01Ω~200Ω | 无 | 选配 | 有 | 有 | 实用型 |
| ETCR2100+ | 0.01Ω~1200Ω | 基础型 | |||||
| ETCR2100C+ | 0.01Ω~1200Ω | 0.00mA~20.0A | 多功能型 |
技术参数
1．量程及准确度
| 测量模式 | 测量范围 | 分辨力 | 准确度 |
| 电阻 | 0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） |
| 0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） | |
| 1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） | |
| 50.0Ω-99.5Ω | 0.5Ω | ±（1.5%＋0.5Ω） | |
| 100Ω-199Ω | 1Ω | ±（2%＋1Ω） | |
| 200Ω-395Ω | 5Ω | ±（5%＋5Ω） | |
| 400-590Ω | 10Ω | ±（10%＋10Ω） | |
| 600Ω-880Ω | 20Ω | ±（20%＋20Ω） | |
| 900Ω-1500Ω | 30Ω | ±（25%＋30Ω） | |
| 电流 | 0.000mA -0.999mA | 0.001mA | ±（1.5%＋0.5mA） |
| 0.00mA -9.95mA | 0.01mA | ±（2%＋1mA） | |
| 10.0mA -99.0mA | 0.1mA | ±（2.5%＋5mA） | |
| 100mA -300mA | 1mA | ±（2.5%＋20mA） | |
| 0.30A-2.99A | 0.01A | ±（2.5%＋0.1A） | |
| 3.0A-9.9A | 0.1A | ±（2.5%＋0.3A） | |
| 10.0A-19.9A | 0.1 A | ±（2.5%＋0.5A） | |
| 20.0A-40.0A | 0.1 A | ±（3%＋1A） |
2．技术规格
| 电阻量程 | 0.010Ω-1500Ω |
| 电阻分辨力 | 0.001Ω |
| 电阻精度 | ±（1%＋0.01Ω） |
| 电流量程 | 0.000mA-40.0A |
| 电流分辨力 | 0.001mA |
| 电流精度 | ±（1.5%＋0.5mA） |
| 数据存储 | 999组 |
| 接 口 | USB接口，软件监控，数据上传电脑，动态显示 |
| 自检时间 | ≤1s，开机快速进入测试模式 |
| 工作电流 | ≤50mA |
| 操作按钮 | 6个软键，性能直通 |
| 通讯线长 | 1.5m(USB数据线) |
| 时钟功能 | 显示时、分 |
| 声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关；LCD报警闪烁指示 |
| 报警临界值设定范围 |
电阻：1-199Ω； 电流：1-499mA |
| 电 源 | 3.7VDC（可充电锂电池2600mAh） |
| 自动关机 | 仪表无操作5分钟后闪烁30S，然后自动关机 |
| 工作温湿度 | -20℃-55℃；10％RH-90％RH |
| 液晶显示器 | 47mm×28.5mm |
| 钳口尺寸 | 65mm×32mm |
| 钳口张开尺寸 | 32mm |
| 钳表质量 | 1160g；(含电池) |
| 钳表尺寸 | 285mm×85mm×56mm |
| 保护等级 | 双重绝缘 |
| 结构特点 | 钳形CT |
| 换 档 | 全自动换档 |
| 外部磁场、电场 | ＜40A/m；＜1V/m |
| 单次测量时间 | 0.5秒 |
| 电阻测量频率 | ＞1KHz |
| 被测电流频率 | 50/60Hz自动 |

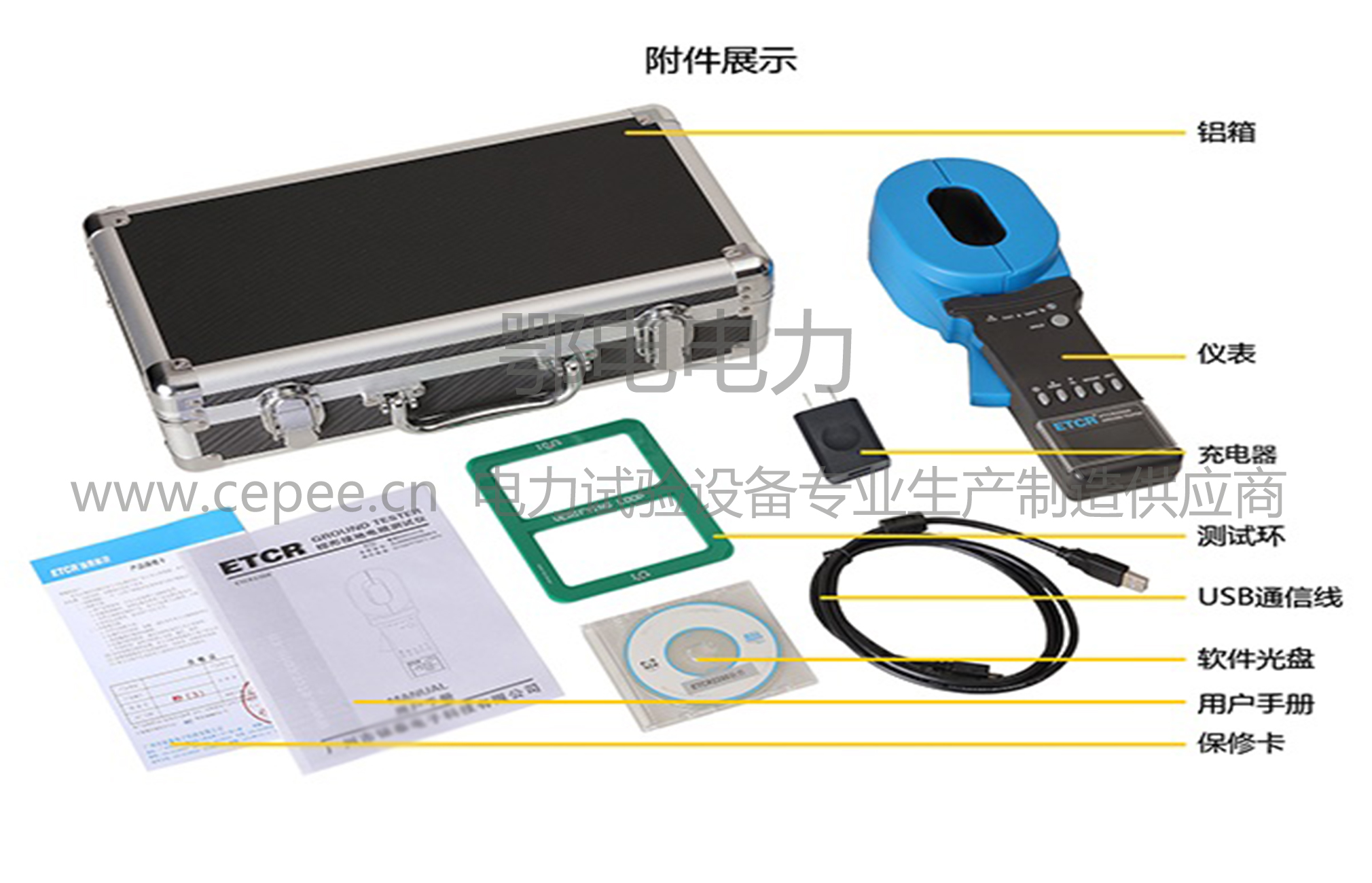

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 铝箱 | |
| 附件 | 仪表 | 1台 |
| 测试环 | 1件 | |
| 监控软件（光盘） | 1份 | |
| USB通讯线/充电线 | 1条 | |
| 充电器 | 1个 | |
| 仪表箱 | 1个 | |
| 用户手册、保修手册、合格证 | 1套 |
