变压器测试设备

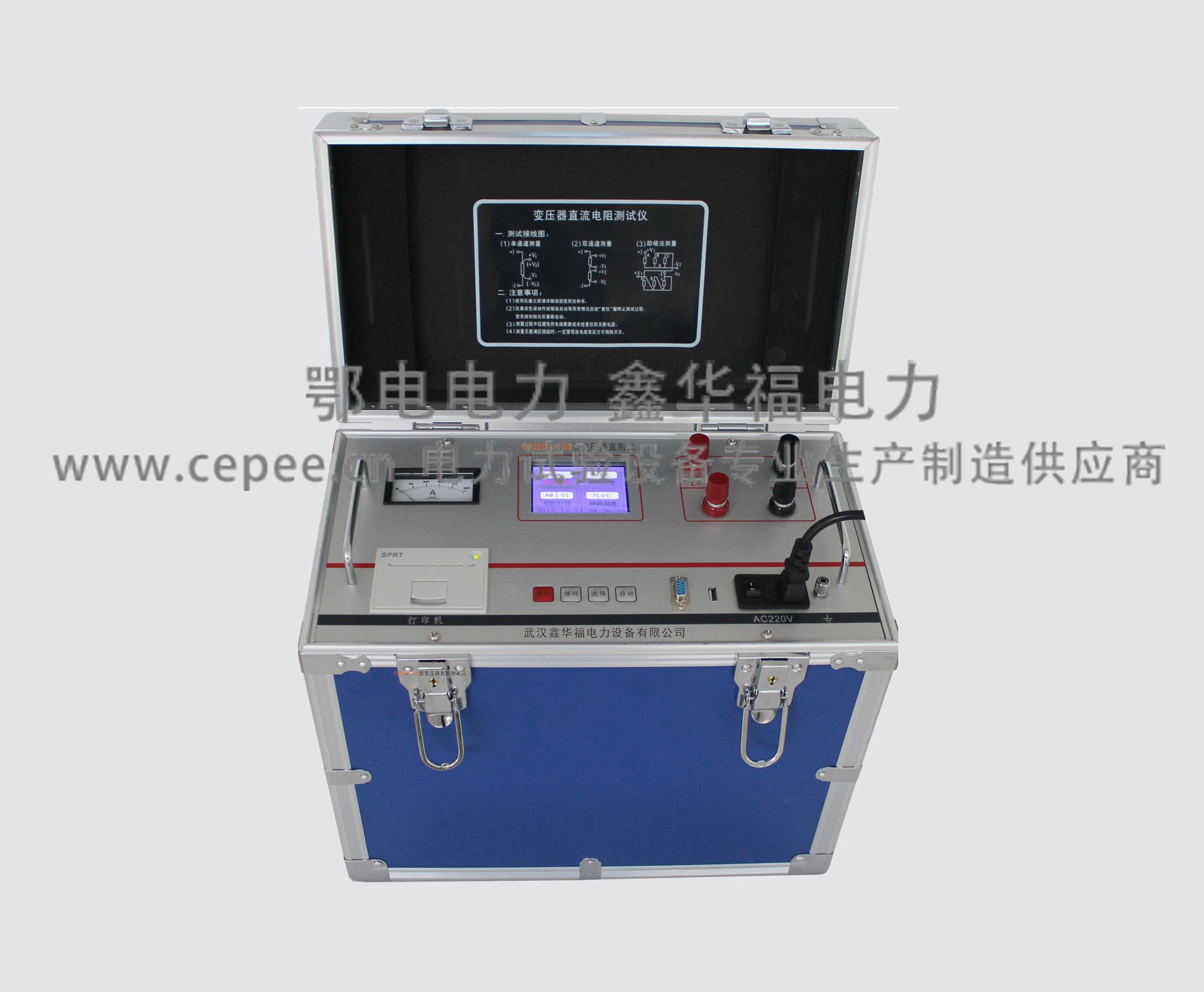

ED0204-100变压器直阻仪

发布时间:2017-05-16 点击量:

产品简介

适用于变压器交接、大修项目中绕组的直流电阻测试项目
参考标准: DL/T845.3-2004

整机由高速单片机控制,自动化程度高,操作简便
采用立式机箱结构,便于现场使用
有声响放电报警,放电指示清晰,减少误操作

产品简介

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。

为了满足变压器直流电阻快速测量的需要,武汉鑫华福电力设备公司研制的ED0204-100A型直流电阻测试仪。

ED0204-100A型直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。

ED0204-100A型直流电阻测试仪整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。

ED0204-100A型直流电阻测试仪测试精度高,操作简便,可实现变压器直阻的快速测量。

产品别称


直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪

产品特点

1、整机由高速单片机控制,自动化程度高,操作简便
2、采用高频开关电源技术,输出电流大,适合大中型变压器直流电阻测量
3、保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠
4、具有声响放电报警,放电指示清晰,减少误操作
5、响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据
6、采用立式机箱结构,便于现场使用
7、智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。可不间断数小时工作
8、点阵式液晶,中文菜单,打印输出

技术参数

1、输出电流:100A、50A、20A、10A、5A
2、最小分辨率:0.1μΩ
3、量程:
100A: 50μΩ~100mΩ
50A:  100μΩ~200mΩ
20A:  200μΩ~800mΩ
10A:  500μΩ~2Ω
5A:   1mΩ~4Ω
4、准确度:±(0.2%+2字)
5、工作温度:0~40
6、工作湿度:<90%RH,不结露
7、外形尺寸:长400mmX宽225mmX高350mm
            重量:25KG 不含测试线


设备成套性

ED0204-100变压器直阻仪 1台
测试线 1套
接地线 1根
打印纸 2卷
数据线 1根
保险管 若干
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
ED0204-20型变压器直阻测试仪测试线夹ED0204-20型变压器直阻测试仪测试线夹
ED0204-100变压器直阻仪绿色测试线夹               ED0204-100变压器直阻仪红色测试线夹
ED0204-3型变压器直流电阻速测仪电源线ED0204-3型变压器直流电阻速测仪接地线
ED0204-100变压器直阻仪三芯电源线                   ED0204-100变压器直阻仪接地线
ED0204-20型变压器直阻测试仪数据通信线ED0204-3型变压器直流电阻速测仪保险管
ED0204-100变压器直阻仪数据通信线                          ED0204-100变压器直阻仪电源备用保险管


ED0204-100变压器直阻仪热敏打印纸                   ED0204-100变压器直阻仪附件测试线包
