ETCR2000C+多功能钳形接地电阻测试仪
- 产品型号：
ETCR2000C+
- 说 明 书 ：
- 参考标准：
- 测量范围：
电阻量程：0.010Ω~1200Ω
- 在线询价：
产品简介
突破开机长时间自检等待，开机立即进入测试。
突破继电器自检方式，采用先进的算法及数字集成处理技术。
突破老款产品笨重的问题，更加符合手持仪表的特性。
全新外观设计，面板6键操作，性能直通。
增加了声光报警功能，“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
测量范围增加到0.01Ω-1200Ω。
存储数据99组，功耗更低，最大启动、工作电流小于50mA。
ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR系列钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
ETCR2000B+型钳表已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex ia Ⅱ BT3Ga。防爆合格证号：CE13.2263。它可应用于相应的易燃易爆环境中。
产品特点

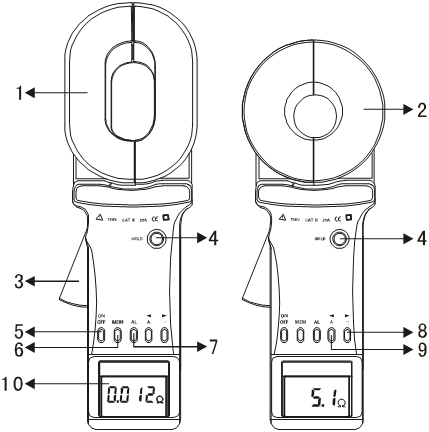

钳表结构
1. 长钳头:65×32mm
2. 圆钳头:Φ32mm
3. 扳机：控制钳口张合
4. HOLD键：锁定/解除显示/存储
5. ON/OFF键：开机/关机/退出/组合清除数据
6. MEM键：数据查阅键/组合清除数据
7. AL报警功能键：报警功能开启/关闭/报警临界值设定
8. 电阻测量切换键Ω/右箭头键
9. *电流测量切换键A/左箭头键
10. 液晶显示屏
注：“*”仅限于C型。

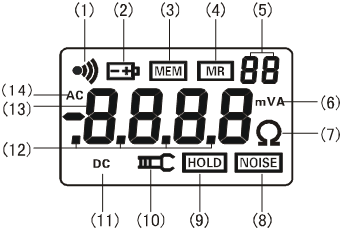

液晶显示
1．液晶显示屏
（1）报警符号
（2）电池电压低符号
（3）存储数据已满符号
（4）数据查阅符号
（5）2位存储数据组编号数字
（6）电流、电压单位符号
（7）电阻单位符号 （8）杂讯信号
（9）数据锁定符号 （10）钳口张开符号
（11）直流DC符号 （12）十进制小数点
（13）4位LCD数字显示 （14）交流AC符号
2．特殊符号说明
⑴.
钳口张开符号，钳口张开时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。
⑵. “Er”开机出错符号，可能开机时扣压扳机或钳口已张开。
⑶.
电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。
⑷. “OL Ω”符号，表示被测电阻超出了钳表的上量程。
⑸. “L0.01Ω”符号，表示被测电阻超出了钳表的下量程。
*⑹. “OL A”符号，表示被测电流超出了钳表的上量程。
⑺.
报警符号，当被测量值大于设定报警临界值时该符号闪烁显示，同时仪表发出间歇“嘟--嘟--嘟--”声。
⑻. MEM存储数据已满符号，内存数据已满99组，不能再继续存储数据，MEM符号闪烁。
⑼. MR查阅数据符号，在查阅数据时显示，同时显示所存数据的编号。
⑽.NOISE符号，当被测试接地回路有较大干扰电流时此符号闪烁显示，同时仪表发出“嘟--嘟--嘟--”提示声。此时不能保证测试的准确性。
注：“*”仅限于C型。
3．显示示例
⑴．——ETCR2000C+钳形接地电阻测试仪钳口处于张开状态，不能测量
⑵．——ETCR2000C+钳形接地电阻测试仪 开机出错指示Er(Error)
⑶．——ETCR2000C+钳形接地电阻测试仪被测回路电阻小于0.01Ω
⑷．——ETCR2000C+钳形接地电阻测试仪被测回路电阻为：5.1Ω
⑸．——ETCR2000C+钳形接地电阻测试仪被测回路电阻为：2.1Ω
——ETCR2000C+钳形接地电阻测试仪锁定当前测量值：2.1Ω
——ETCR2000C+钳形接地电阻测试仪自动存储为第08组数据
⑹．——ETCR2000C+钳形接地电阻测试仪被测回路电阻为：0.028Ω查阅存储的第26组数据
——被测回路电阻为：0.028Ω
*⑺．——ETCR2000C+钳形接地电阻测试仪报警功能启动，被测电流超过设定报警临界值
——ETCR2000C+钳形接地电阻测试仪电池电压低显示，此时不能保证测量的准确度
——ETCR2000C+钳形接地电阻测试仪被测量的电流为：8.40A
——ETCR2000C+钳形接地电阻测试仪锁定当前显示值
——ETCR2000C+钳形接地电阻测试仪作为第37组数据存储当前锁定值
⑻．——ETCR2000C+钳形接地电阻测试仪查阅所存第08组数据
——ETCR2000C+钳形接地电阻测试仪被测量的电阻为：30.0Ω
——ETCR2000C+钳形接地电阻测试仪此数据是在有很大干扰信号时测得
注：“*”仅限于C型。
技术参数
1．系列型号
| 型 号 | 钳口规格（mm） | 电阻量程（Ω） | 电流量程 | 防爆功能 | 存储99组 | 声光报警 | 说明 | ||
| Φ32 | 65×32 | 0.01-200 | 0.01-1200 | 0-20A | |||||
| ETCR2000+ | √ | √ | √ | √ | 基础型 | ||||
| ETCR2000A+ | √ | √ | √ | √ | 实用型 | ||||
| ETCR2000B+ | √ | √ | √ | √ | √ | 防爆型 | |||
| ETCR2000C+ | √ | √ | √ | √ | √ | 多功能 | |||
| ETCR2100+ | √ | √ | √ | √ | 基础型 | ||||
| ETCR2100A+ | √ | √ | √ | √ | 实用型 | ||||
| ETCR2100C+ | √ | √ | √ | √ | √ | 多功能 | |||
2．量程及准确度
| 测量模式 | 测量范围 | 分辨力 | 准确度 |
| 电 阻 | 0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） |
| 0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） | |
| 1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） | |
| 50.0Ω-99.5Ω | 0.5Ω | ±（1.5%＋0.5Ω） | |
| 100Ω-199Ω | 1Ω | ±（2%＋1Ω） | |
| 200Ω-395Ω | 5Ω | ±（5%＋5Ω） | |
| 400-590Ω | 10Ω | ±（10%＋10Ω） | |
| 600Ω-880Ω | 20Ω | ±（20%＋20Ω） | |
| 900Ω-1200Ω | 30Ω | ±（25%＋30Ω） | |
| *电 流 | 0.00mA -9.95mA | 0.05mA | ±（2.5%＋1mA） |
| 10.0mA -99.0mA | 0.1mA | ±（2.5%＋5mA） | |
| 100mA -300mA | 1mA | ±（2.5%＋10mA） | |
| 0.30A-2.99A | 0.01A | ±（2.5%＋0.1A） | |
| 3.0A-9.9A | 0.1A | ±（2.5%＋0.3A） | |
| 10.0A-20.0A | 0.1 A | ±（2.5%＋0.5A） |
3．技术规格
| 电阻量程 | 0.01Ω-1200Ω |
| *电流量程 | 0.00mA-20.0A |
| 电阻分辨率 | 0.001Ω |
| *电流分辨率 | 0.05mA |
| 数据存储 | 99组 |
| 声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关 |
| 报警临界值设定范围 | 电阻：1-199Ω； *电流：1-499mA |
| 电 源 | 6VDC（4节5号碱性干电池） |
| 工作温湿度 | -20℃-55℃；10％RH-90％RH |
| 液晶显示器 | 4位LCD数字显示，长宽47mm×28.5mm |
| 钳口尺寸 | 长钳口65mm×32mm；圆钳口Φ32mm |
| 钳口张开尺寸 | 长钳口32mm;圆钳口32mm |
| 钳表质量 | 长钳口1160g;圆钳口1120g(含电池) |
| 钳表尺寸 |
长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm |
| 防爆标志 | Exia Ⅱ BT3 Ga |
| 保护等级 | 双重绝缘 |
| 结构特点 | 钳形CT |
| 换 档 | 全自动换档 |
| 外部磁场、电场 | ＜40A/m；＜1V/m |
| 单次测量时间 | 0.5秒 |
| 电阻测量频率 | ＞1KHz |
| *被测电流频率 | 50/60Hz自动 |

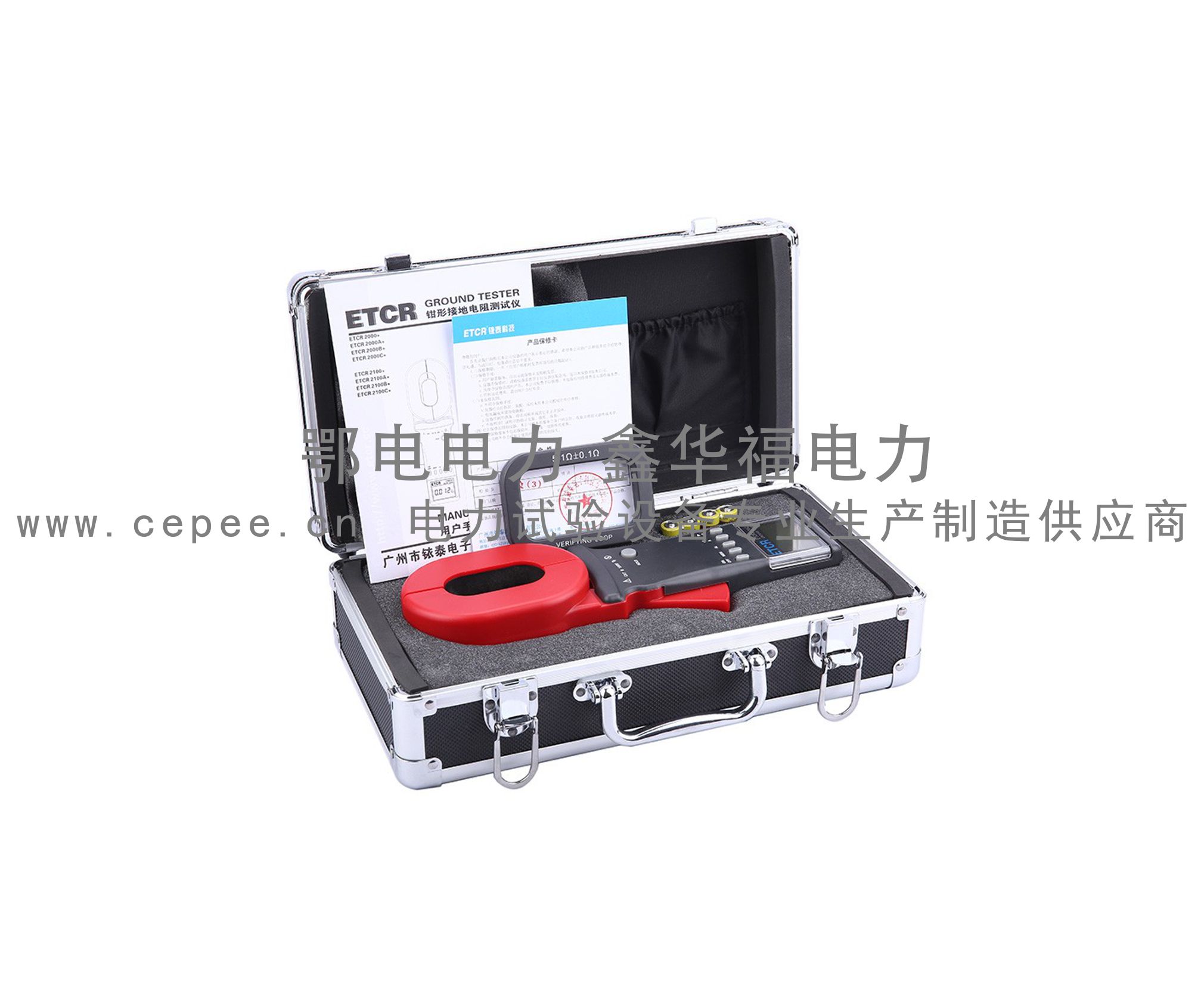

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 铝箱 | |
| 附件 | 仪表 | 一台 |
| 铝箱 | 一个 | |
| 测试环 | 一个 | |
| 5号电池 | 4节 | |
| 说明书 | 一本 | |
| 合格证 | 一张 | |
| 保修卡 |
一张 |
