EDJF-9008型多功能局部放电巡检仪
发布时间：2020-03-16 点击量：
产品简介
局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。
武汉鄂电电力试验设备有限公司生产的的EDJF-9008型多功能局部放电巡检仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。此多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。
设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。其测量技术在国内外已达领先水平。
武汉鄂电电力试验设备有限公司生产的的EDJF-9008型多功能局部放电巡检仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。此多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。
设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。其测量技术在国内外已达领先水平。
产品特点
Ø DL-T 1416-2015 超声波局部放电测试仪通用技术条件
Ø Q/GDW 11059.1-2013 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则
Ø Q/GDW 11060-2013 交流金属封闭开关设备暂态地电压局部放电带电测试技术现场应用导则
Ø Q/GDW 11063-2013 暂态地电压局部放电检测仪技术规范
Ø IEC60270《局部放电测量》
Ø GB1094《电力变压器》
Ø IEC6067.11《干式变压器》
Ø IEC60885-3《整根挤包电缆局放试验》
Ø GB1094《电力变压器》
Ø GB1207《电压互感器》
Ø GB12706.4《电力电缆附件试验要求》
Ø GB/T3048.12《电线电缆电性能试验方法局放试验》
Ø GB/T16927《高电压试验技术》
Ø GB/T7354《局部放电测量》
Ø GB1208《电流互感器》
Ø DL417《电力设备局部放电现场测量导则》
技术参数
1、适用范围：采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位。
2、传感器配置
标配：超声波传感器(UA)、地电波传感器(TEV)
选配：变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，也可根据用户要求定制。
3、检测原理：超声波法(UA)、地电波法(TEV)及特高频法(UHF)。
4、检测频带：
超声波：40～200KHz
地电波：3~100MHz
特高频：300～2000MHz。
5、测量范围：
超声波：-90～80dB
地电波：-80～10dBm
特高频：-80～10dBm
6、灵敏度：最小10pC(具体取决于传感器与放电源之间的距离)。
7、传感器：
① 超声波传感器：20～200(kHz);
② 地电波(TEV)：5 ~ 100MHz。
③ 特高频传感器：300～2000(MHz)，具备定向接收特性；
8、具有内置超声传感器，地电波、超声波二合一传感器，可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件；
9、软件功能：
① 连续检测特高频、地电波及超声波信号，判断是否存在局部放电；
② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断；
③ 具备数据的现场存储功能。
10、仪器特征：
① 屏幕显示：高对比度 3.5 英寸TFT彩屏。
② 数据存储：可保存 1000 组测试数据。
③ 工作电源：内置 8.4V 锂电池，可连续工作 8 小时。
④ 电源：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。
⑤ 外形尺寸：220 * 100 * 40。
⑥ 仪器重量：1.5kg。
⑦ 使用温度：-25℃～45℃。
⑧ 存储温度：-35℃～60℃。
2、传感器配置
标配：超声波传感器(UA)、地电波传感器(TEV)
选配：变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，也可根据用户要求定制。
3、检测原理：超声波法(UA)、地电波法(TEV)及特高频法(UHF)。
4、检测频带：
超声波：40～200KHz
地电波：3~100MHz
特高频：300～2000MHz。
5、测量范围：
超声波：-90～80dB
地电波：-80～10dBm
特高频：-80～10dBm
6、灵敏度：最小10pC(具体取决于传感器与放电源之间的距离)。
7、传感器：
① 超声波传感器：20～200(kHz);
② 地电波(TEV)：5 ~ 100MHz。
③ 特高频传感器：300～2000(MHz)，具备定向接收特性；
8、具有内置超声传感器，地电波、超声波二合一传感器，可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件；
9、软件功能：
① 连续检测特高频、地电波及超声波信号，判断是否存在局部放电；
② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断；
③ 具备数据的现场存储功能。
10、仪器特征：
① 屏幕显示：高对比度 3.5 英寸TFT彩屏。
② 数据存储：可保存 1000 组测试数据。
③ 工作电源：内置 8.4V 锂电池，可连续工作 8 小时。
④ 电源：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。
⑤ 外形尺寸：220 * 100 * 40。
⑥ 仪器重量：1.5kg。
⑦ 使用温度：-25℃～45℃。
⑧ 存储温度：-35℃～60℃。
设备成套性
| 传感器名称 | 外观 | 用途 |
| 超声波、TEV二合一传感器（标配） |
 |
用于开关柜的超声波、地电波测试 |

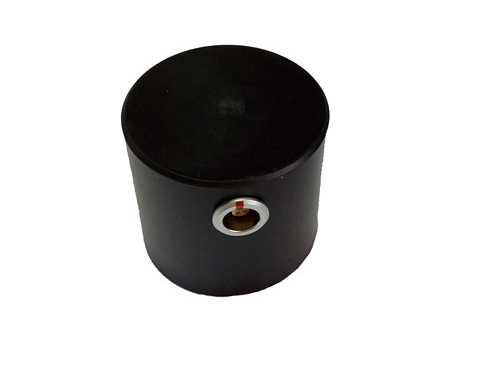

| 变压器专用超声波传感器（选配） |
 |
用于变压器内部的局放测试 |
|

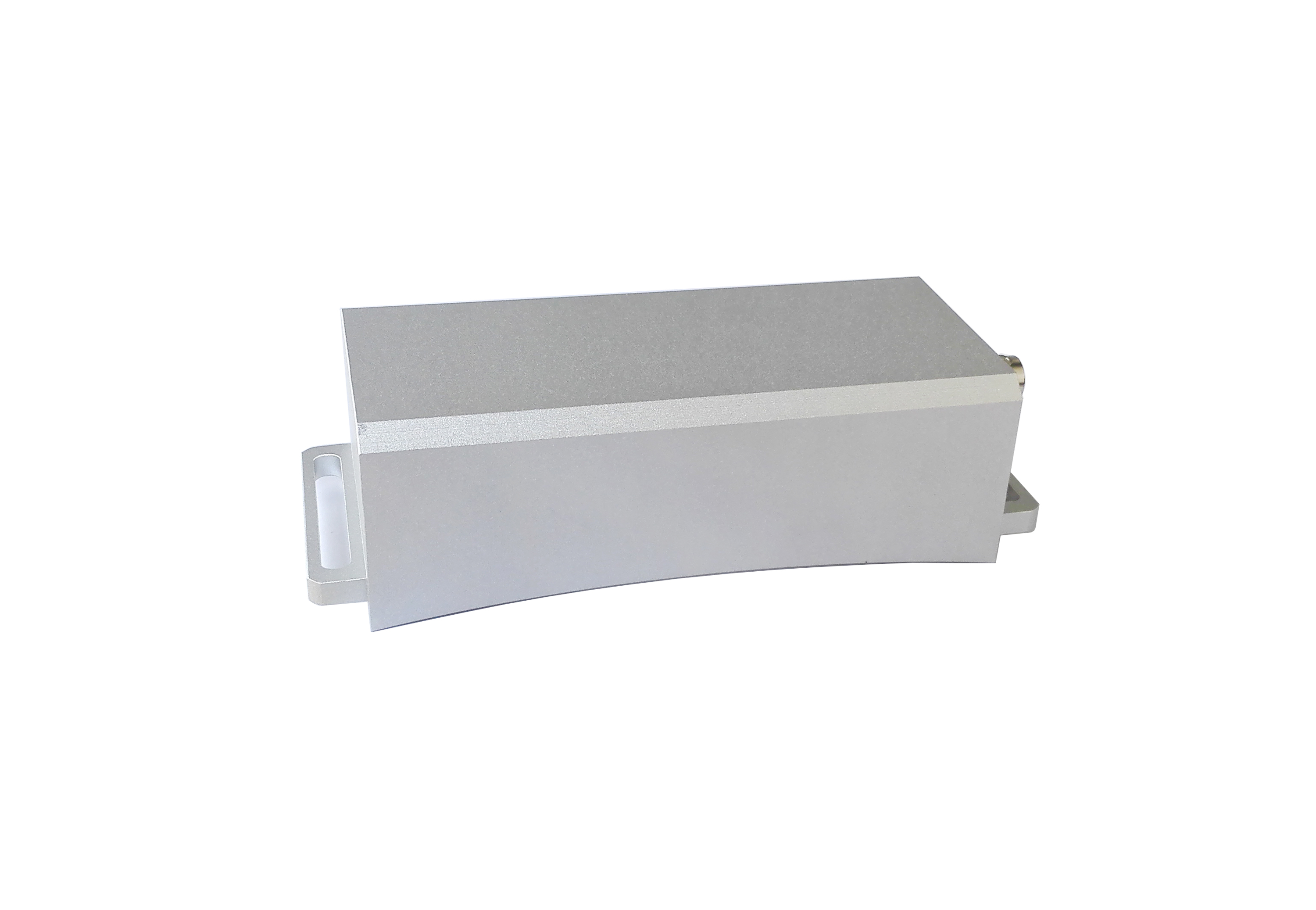

特高频传感器 （选配） |
 |
用来测量GIS的内部局部放电 |
|

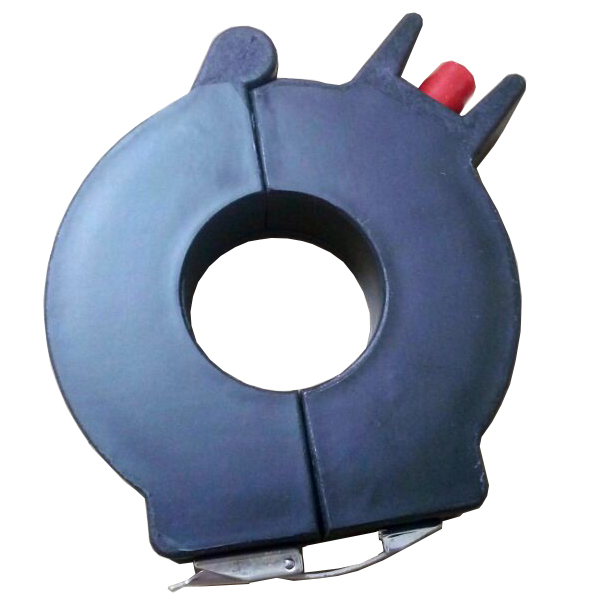

高频互感器 （选配） |
 |
用于高压电缆的局放测试 |
|

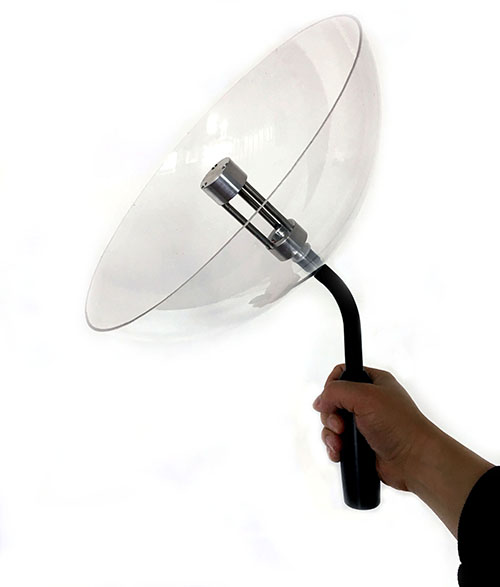

聚波器 （选配） |
 |
用于测试架空线、避雷器、绝缘子、互感器 |
