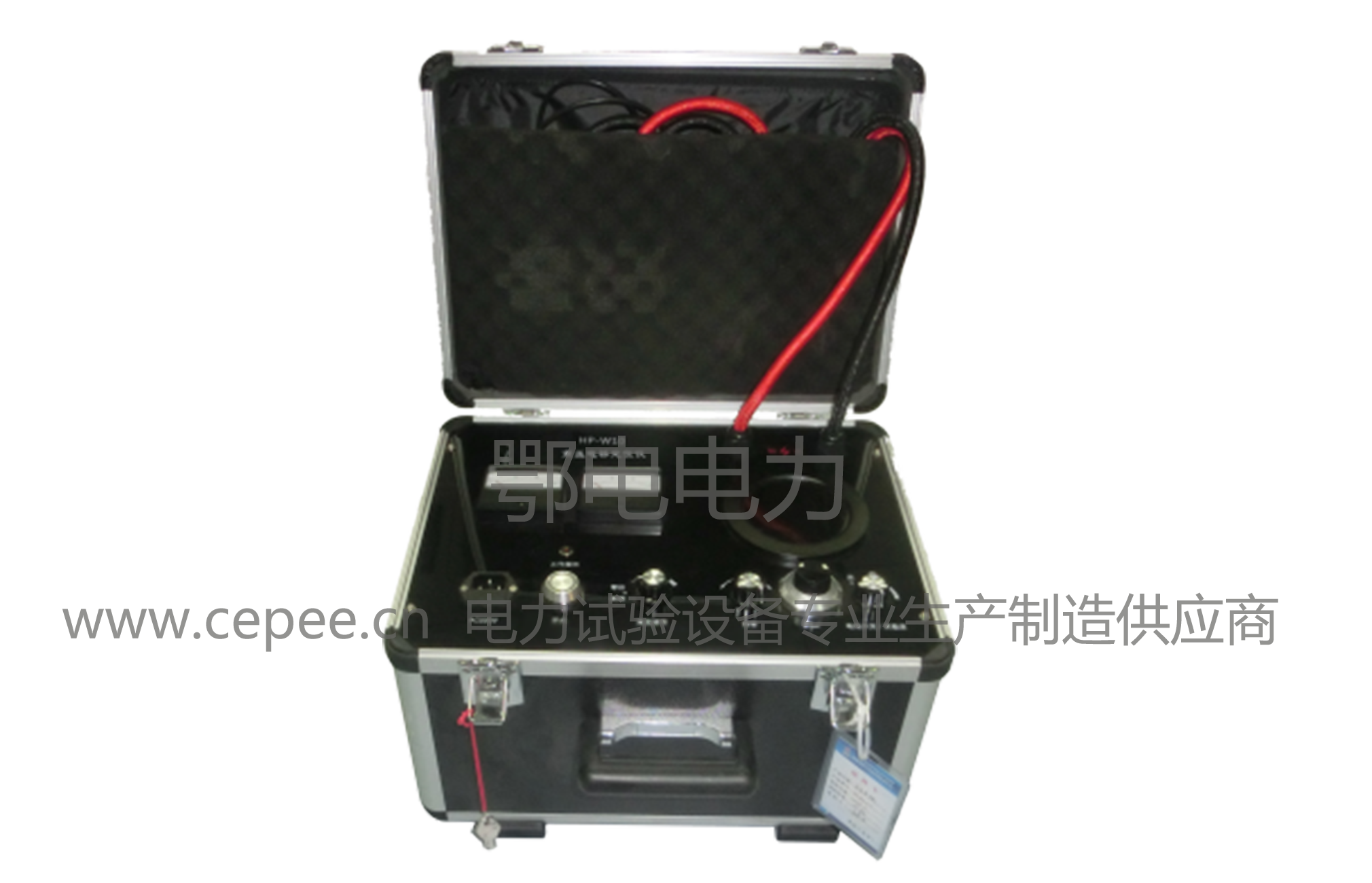

EDDQ—3高压电缆外护套故障定位仪
发布时间：2020-01-14 点击量：
- 产品型号：
EDDQ—3
- 说 明 书 ：
- 参考标准：
- 测量范围：
适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位，及高压电缆外护套故障的定位。当然，也可用于电缆厂内各种线缆的缺陷点定位。
- 在线询价：
产品简介
设备采用开关电源构成高压恒流源，空载电压-15000V，短路电流30mA。采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。测试线为特别设计的双芯高压橡皮电缆，采用四端电阻测量法避免了引线电阻引入的误差，测试线通过编织屏蔽层可靠接地，面板上操作钮处于地电位，通过绝缘杆操作电桥。高压恒流源和电桥集成在一个便携式工业机箱内。因此，该设备电压高、重量轻、操作方便、使用安全。
产品特点
EDDQ—3高压电缆外护套故障定位仪具有三种功能：
1、直流耐压试验：设备可输出0～15kV直流电压，可用于电缆直流耐压试验。
2、烧穿故障点：烧穿及降低高阻及闪络型故障点的电阻。
3、故障预定位：利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。
同时，EDDQ—3高压电缆外护套故障定位仪特别适用于：
1、敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿。
2、闪络型击穿点，击穿后恒流源能维持电弧，有稳定电流通过电桥，电桥有足够的灵敏度。
3、尚未击穿，但电阻偏低的缺陷点，如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。
1、直流耐压试验：设备可输出0～15kV直流电压，可用于电缆直流耐压试验。
2、烧穿故障点：烧穿及降低高阻及闪络型故障点的电阻。
3、故障预定位：利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。
同时，EDDQ—3高压电缆外护套故障定位仪特别适用于：
1、敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿。
2、闪络型击穿点，击穿后恒流源能维持电弧，有稳定电流通过电桥，电桥有足够的灵敏度。
3、尚未击穿，但电阻偏低的缺陷点，如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。
技术参数
1、测试电压：0～15kV，负高压，连续可调
2、最大电流：30mA
3、测试比例精度：±（0.2%·L±1）米
4、外护套烧穿输出电压：0～15kV，连续可调
5、外护套烧穿输出电流：30mA
6、工作电源：AC220V±10%
7、抗干扰能力：>100VAC
8、重量：≤12kg
9、外形尺寸：L478mm × W360mm × H316mm
2、最大电流：30mA
3、测试比例精度：±（0.2%·L±1）米
4、外护套烧穿输出电压：0～15kV，连续可调
5、外护套烧穿输出电流：30mA
6、工作电源：AC220V±10%
7、抗干扰能力：>100VAC
8、重量：≤12kg
9、外形尺寸：L478mm × W360mm × H316mm
设备成套性
| 1 | 高压电缆外护套故障定位仪 | 1台 |
| 2 | 放电棒 | 1根 |
| 3 | 专用接地线 | 1根 |
| 4 | 电源线 | 1根 |
| 5 | 专用短接线（用于35kV及以下线缆） | 1根 |
| 6 | 备用9V电池 | 1块 |
| 7 | 备用保险管2A | 1只 |
| 8 | 使用说明书 | 1份 |
| 9 | 合格证 | 1张 |
| 10 | 保修卡 | 1张 |
