变压器测试设备

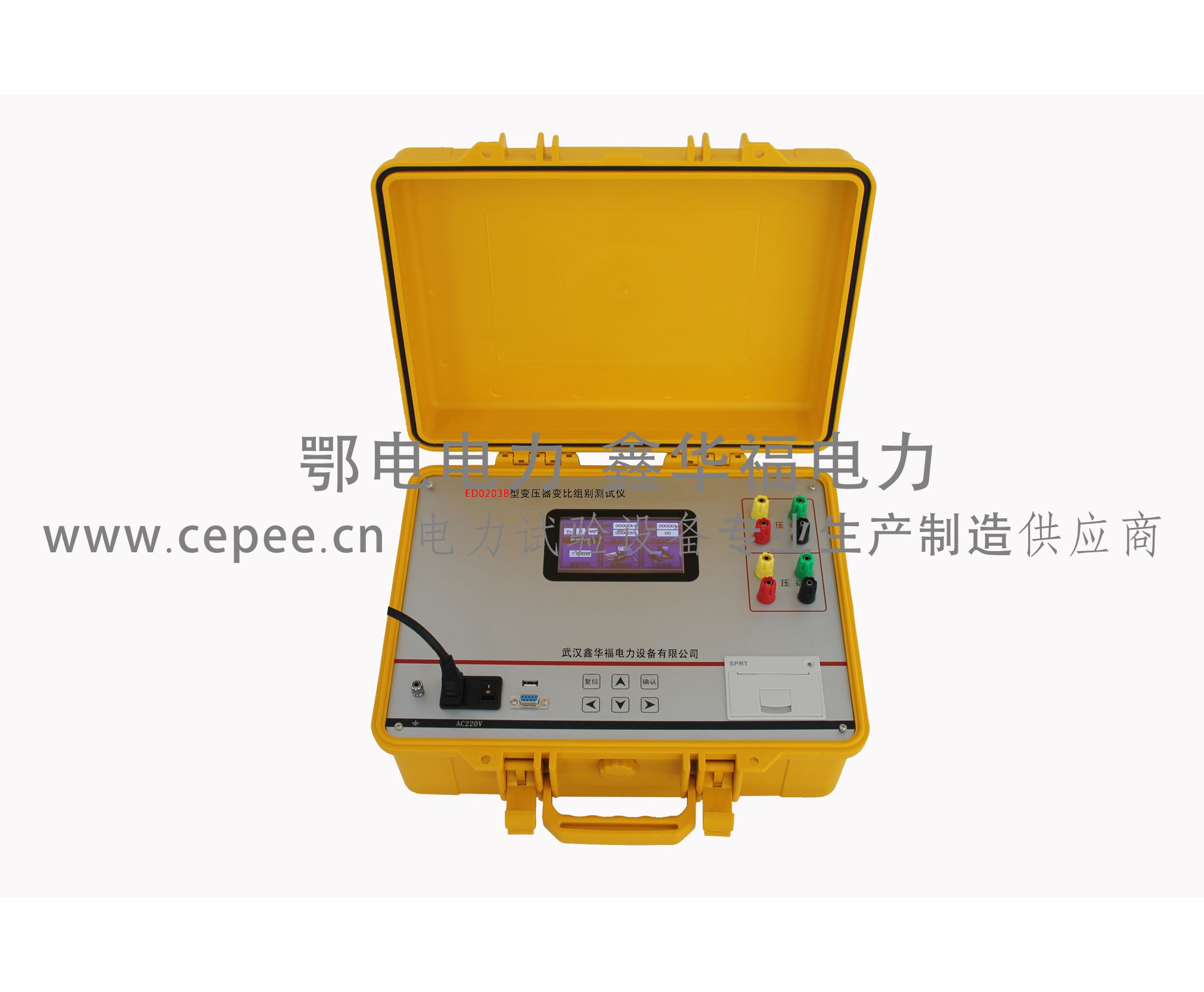

D0203B型全自动变压器变比组别测试仪

发布时间:2017/05/16 点击量:

产品简介

ED0203B变压器变比组别测试仪又称变压器变压器变比组别测试仪,变压器变比组别测试仪是电力系统及变压器厂家和铁路电气系统进行变压器变比测试、组别测试、极性测试、以及角度测试的理想测试仪。该变压器变比组别测试仪自动产生幅值稳定、相位恒定的三相、两相、或单相标准电源。变压器变比组别测试仪

型号:ED0203B
名称:变压器变比组别测试仪、变压器变压器变比组别测试仪


ED0203B变压器变比组别测试仪又称变压器变压器变比组别测试仪,变压器变比组别测试仪是电力系统及变压器厂家和铁路电气系统进行变压器变比测试、组别测试、极性测试、以及角度测试的理想测试仪。该变压器变比组别测试仪自动产生幅值稳定、相位恒定的三相、两相、或单相标准电源。

ED0203B变压器变比组别测试仪是电力系统及变压器厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想测试仪。该变压器变比组别测试仪自动产生幅值稳定、相位恒定的三相、两相、或单相标准电源。ED0203B变压器变比组别测试仪适用用于电力系统的三相变压器测试,针对Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器也能准确的测量变比及误差,ED0203B变压器变比组别测试仪采用了大屏幕液晶显示,全中文菜单及汉字打印输出,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角差测试的理想测试仪。

 ED0203B变压器变比组别测试仪输入单相电源,内部采用放大功率模块产生三相电源输出到变压器的高压侧,低压侧进行采样然后进入主机进行计算显示,可进行常规三相变压器或其它特种变压器变比、误差及组别或相位角的测试,另外本测试仪还能提供一组相差90°的二相电源输出,可进行逆斯科特变压器的变比及相位差测试,广泛用于新型电力设备的智能变电站。

变压器变比组别测试仪别称

变压器变比组别测试仪、变压器变比测试仪、变压器变比全自动测试仪、全自动变压器变比组别测试仪、变压器变比组别测量仪、变压器变比测量仪、变压器变比全自动测量仪、三相变压器匝数比测试仪、变压器变比组别测试仪、

产品特点

1、该变压器变比组别测试仪自动产生幅值稳定、相位恒定的三相、两相、或单相标准电源
2、不受变压器内部接线方式的约束,直接测量高、低压侧的电压比值及相角差
3、速度快,一组数据的测试时间为几秒钟,且能在测试过程中转换分接开关,一气呵成完成一台变压器的所有分接位置的测量,19分接位置变压器的测试时间只需要10分钟的时间,大大提高工作效率
4、内部具有过流保护功能
5、测试结果不受工频电源频率及幅值波动的影响
6、尤其适用于特种变压器的变比及相位差测试
7、真正意义上的三相同时测量
8、具备RS232接口,方便生产厂家的测试自动化要求
9、具备数据存储功能,可以保存2048组测试数据,并能通过RS232接口上传到计算机

技术参数

3.1 量程:0.9~5000
3.2 准确度:±(读数×0.2%+2字)(小于等于500)
                    ±(读数×0.3%+2字)(大于500小于等于3000)
                   ±(读数×0.5%+2字)(大于3000)
3.3 分辨率:0.9~9.9999(0.0001)
                    10~99.999(0.001)
                    100~999.99(0.01)
                    1000~4999.9(0.1)
4 工作电源:内置电池或外置充电器,充电器使用条件,输入100-240VAC 50/60Hz
5 充电时间:约3小时
6 仪器重量:4Kg
7 仪器体积:252mm(长)×162mm(宽)×132mm(高)
8 使用温度:-10℃~50℃
9 相对湿度:<90%,不结露

设备成套性

ED0203B变压器变比组别测试仪 1台
附件包 1根
测试线 1套
接地线 1根
保险管 若干
打印纸 2卷
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
打印纸测试线包
