变压器测试设备

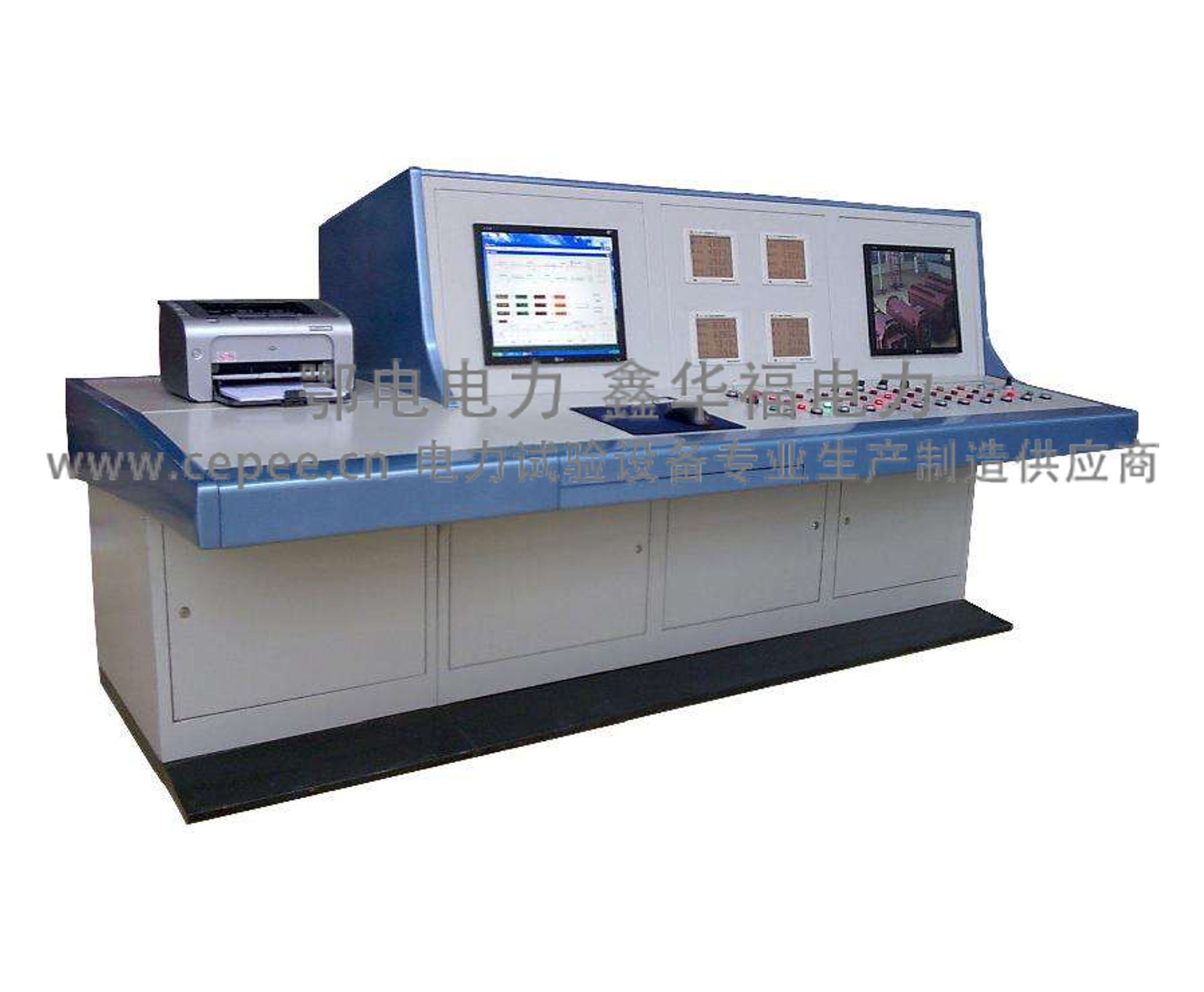

ED0202C型变压器综合性能测试台(全自动)

发布时间:2017/05/16 点击量:
  • 产品型号:

    ED0202C型

  • 说 明 书 :

    在线阅读 点击下载

  • 参考标准:

    GB1094

  • 测量范围:

    采用了最新的虚拟仪器技术

  • 在线询价:

    点击这里给我发消息 点击这里给我发消息

产品简介

ED0202C型变压器微机综合测试系统采用了最新的虚拟仪器技术,把计算机强大的数据处理能力和工控机完美的硬件控制能力结合在一起,PC机通过系统软件对整个测试过程进行控制和数据处理,整个测试过程一键完成,实现了真正意义上的人机对话、全自动操作。

产品别称

变压器特性综合测试台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器试验台,变压器综合测试台生产厂家,变压器综合测试台校验,变压器综合试验台接线方式,变压器综合测试台说明书,变压器综合测试台原理,变压器综合测试台型号,变压器综合测试台现场,全自动变压器综合测试台  综合测试仪_综合测试比高低,

产品特点

1)测试系统为Windows操作系统,试验软件为全中文语言环境,试验过程中使用鼠标点击相应按钮即可自动完成整个测试项目,全部试验数据均在屏幕上实时显示。
2)试验装置的控制部分采用PLC等先进的控制技术。
3)试验软件包含密码保护,操作人员输入编号和密码后即可进入测试界面。
4)可根据用户提供的样稿设计出厂试验报告和打印格式,试验结束后试验报告可直接打印或编辑打印(限于测试项目)。
5)试验台上设有机械式紧急停止按钮,以备在紧急情况下保证人员、设备和被试品的安全。

技术参数

试验能力:

1)可以满足容量63000KvA、110Kv及以下的油浸式变压器(包括S9S11S13及非晶合金变    压器);
2)可以满足容量31500KvA、35Kv及以下的干式变压器;
3)可以满足容量6300KvA、10Kv及以下的矿用防爆式变压器;
4)特种变压器(订货时需告知详细的容量及电压等级)。

试验项目:


1)变压器绕组电阻测试
2)变压器的电压比测量及联接组别号的测试
3)变压器空载电流(%)及空载损耗测试
4)变压器短路阻抗(%)及负载损耗测试
5)变压器工频外施耐压试验
6)变压器感应耐压试验

可扩展项目:

1)变压器局部放电试验
2)空载谐波试验(0-31次谐波)
3)变压器油的耐压测试(0-80Kv)
4)变压器温升试验(可以自动绘制温升曲线)
5) 绝缘电阻测试(吸收比及极化指数)
6)变压器抗干扰介质损耗测试
7) 雷电冲击试验。

设备成套性

名称 数量
ED0202C变压器综合性能测试台(全自动) 1台
附件包 1根
测试线 1根
保险管 10只
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
