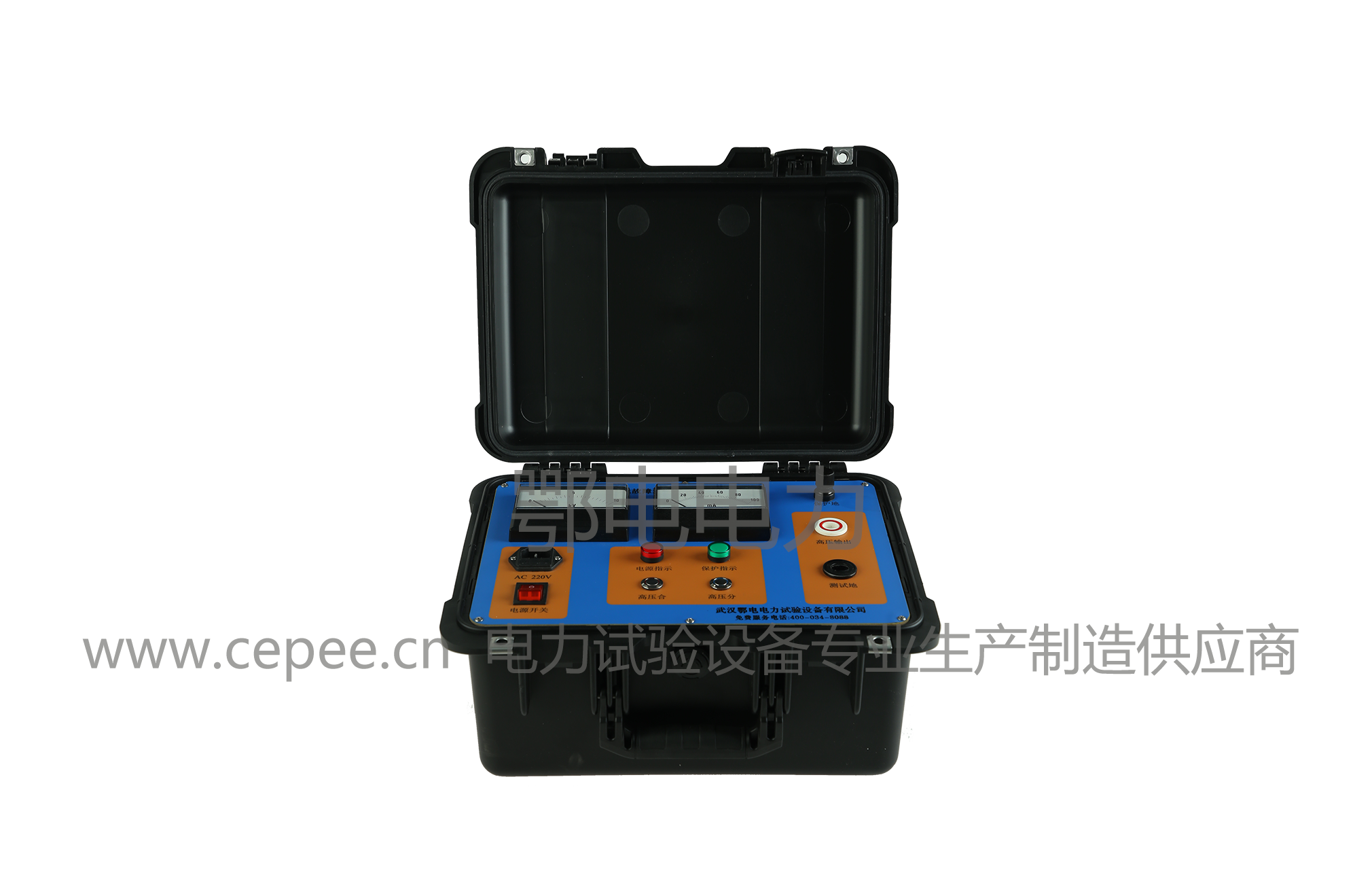

EDWG-16型架空线路故障测试仪
发布时间:2018-11-22 点击量:
![](/uploads/allimg/181113/1-1Q1131450590-L.png)
- 产品型号:
EDWG-16
- 说 明 书 :
- 参考标准:
- 测量范围:
小电流接地系统架空线路
- 在线询价:
产品简介
EDWG-16型架空线路故障测试仪,适用于小电流接地系统架空线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。
EDWG-16型架空线路故障测试仪是一套便携设备,可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线方式向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。
产品特点
1.适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
2.在线路停运后进行定位,特别适用于有电缆分支的故障线路。
3.施加高压信号使故障重现,电流信号稳定,易于检测。
4.超低频信号避免系统分布电容影响,能对高阻值故障进行定位。
5.发射机安全特性:高压启动闭锁功能、输出允许直接短路。
6.传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。
7.传感器和接收机无线通讯传输,安全可靠。
8.发射机可使用市电、发电机供电,传感器和接收机干电池供电。
9.发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机为手持式设计。
10.接收机采用大屏幕液晶显示器,显示传感器状态、电流波形和电流值。
技术参数
1.定位精度:0.2米。
2.发射机输出特性:
(1)输出频率1Hz
(2)开路电压: 基波有效值0~2800V,
(脉动直流,峰值8kV,相当于10kV线路的相电压峰值);
(3)短路电流: 基波有效值0~35mA(脉动直流,峰值100mA)
3.传感器与接收机的无线通讯距离:不小于30m。
4.发射机电源:AC 220V市电,可接发电机(输出功率≥1500W)。
5.发射机功率:最高功率900W。
6.传感器电源:3节7号碱性干电池。
7.接收机电源:5节5号碱性干电池。
8.体积:
发射机455×335×310mm;传感器180×100×35mm;接收机205×100×35mm
9.质量:发射机15kg;传感器0.45kg;接收机0.45 kg
10.使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
设备成套性
序号 | 名 称 | 数量 |
1 | 发射机 | 1台 |
2 | 接收机 | 1台 |
3 | 传感器 | 1台 |
4 | 发射机的接线盘 | 1台 |
5 | 输出连接线 | 1根 |
6 | 保护地线 | 1根 |
7 | 传感器的挂线杆 | 1杆 |
8 | AC220V电源线 | 1根 |
9 | 使用说明书 | 1份 |
10 | 出厂合格证 | 1份 |
11 | 保险管、打印纸 | 备用 |
12 | 说明书 | 2本 |
13 | 检验报告 | 1份 |
14 | 合格证 | 1张 |
15 | 保修卡 | 1份 |
