互感器、计量测试设备

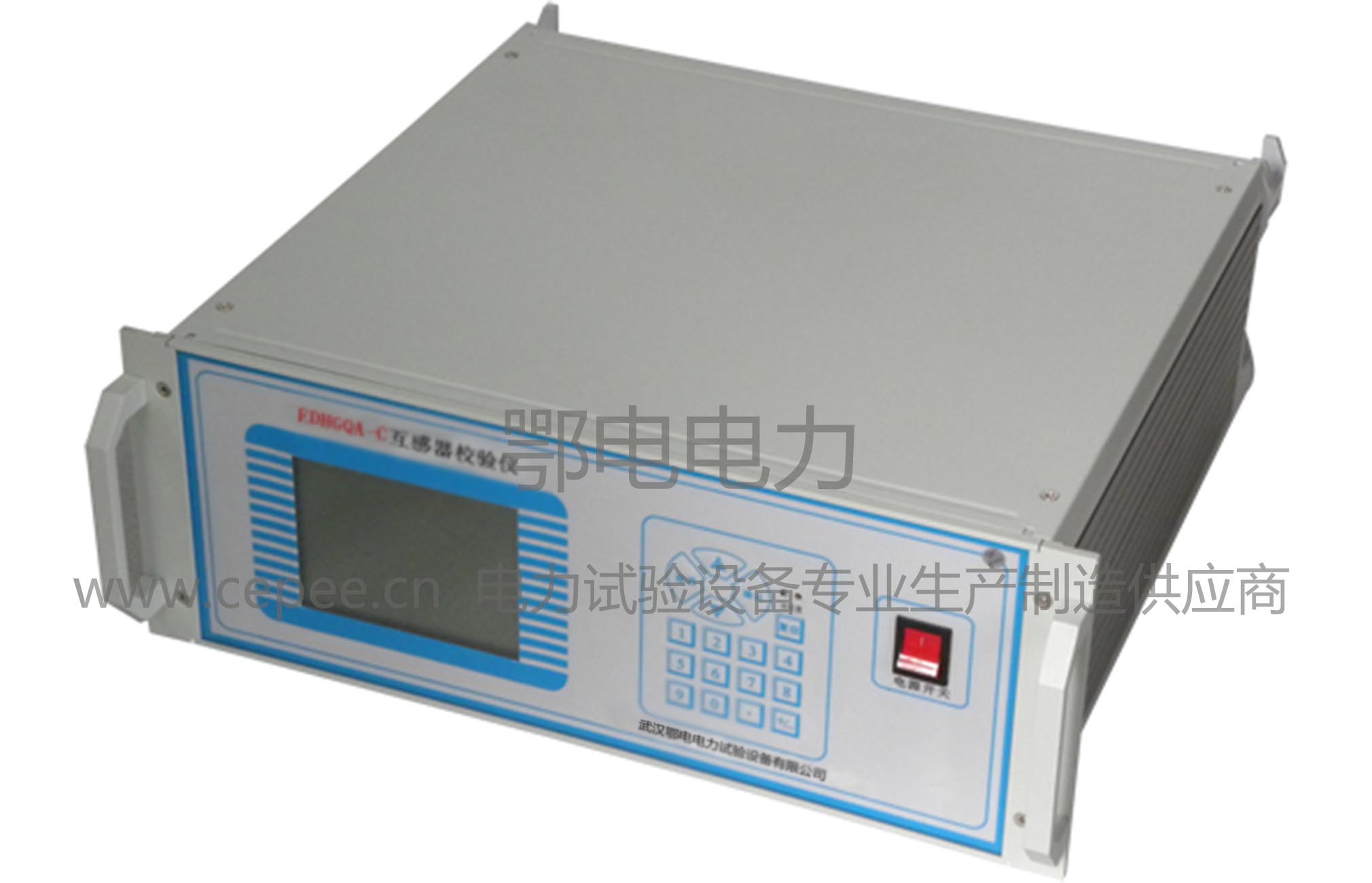

EDHGQA-C互感器校验仪
发布时间:2019-02-19 点击量:
![](/uploads/allimg/181019/1-1Q0191556080-L.jpg)
- 产品型号:
EDHGQA-C
- 说 明 书 :
- 参考标准:
- 测量范围:
- 在线询价:
产品简介
EDHGQA-C型互感器校验仪,是一种新颖的自动化检测仪器,它运用先进的电子技术,对互感器的误差信号直接采极分解,并经适当运算后,将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便,读数直观,测量迅速,能降低电能消耗,减轻劳动强度;体积小,重量轻,便于携带和现场测试;仪器能在5%定额工作电流(电压)下进行测试;另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪,此时仪器能在1%额定工作电流下测量电流互感器的误差;在检测过程中仪器能方便地随时进行自校,以保证仪器的精度;关键元器件使用进口组件,质量稳定可靠,广泛用于计量、供电等部门和互感器生产厂家,是开展互感器检测的理想仪器。
产品特点
检定电流、电压互感器的角差和比差;
测试电流互感器二次负载的阻抗;
测试电流互感器二次负载的阻抗;
测试电压互感器二次负载的导纳;
测量交流小电流和交流小电压;
带RS232通讯接口。
采用320×240点阵液晶,可视范围大,带长寿命背光照明,方便使用;
采用320×240点阵液晶,可视范围大,带长寿命背光照明,方便使用;
全中文操作界面,界面美观;
百分表、比差、角差采用特大字体显示,方便用户观测;
完全满足JJG313-2010和JJG314-2010要求,自动采样;
自动判断极性错误,变比错误;
上位机软件具有虚拟仪器开放功能;⑺彻底解决S级测量问题;
自动切换量程;
采用先进独特电路和DSP技术完美结合,彻底解除阻容移相电路不稳定的问题。
⑽功耗:< 15VA(不带微型打印机)
< 25VA(带微型打印机)
⑾谐波抑制比: > 40db
技术参数
1、设备使用环境
⑴温度:5℃--40℃ 相对湿度:<80%(25℃) 海拔高度:<2500m
电源频率:50Hz±0.5 Hz 电源电压:220V±5V
测量范围:
同相分量(%): 0.0001~200.0 分辨率:0.0001~20.0
正交分量(分):0.001~700.0 分辨率:0.001
阻抗(Ω): 0.0001~20.0 分辨率:0.0001~7.00
导纳(ms): 0.0001~20.0 分辨率:0.0001~7.00
⑶基本误差:
同相分量:ΔX=±(X×2%+Y×2%)±Dx (有1级可选)
正交分量:ΔY=±(Y×2%+X×2%×34.38)±Dy(有1级可选)
“X”、“Y”——仪器的显示值
“DxDy”——仪器的量化误差
Dx=2Dy=5
⑷百分表: 1.5级(有1级可选)
2、工作范围:
⑴电流 :(1%-120%)In (In =5A)
(5%-120%)In (In =1A)
压 :(5%-120%)Un (Un =100V,150V,100V/ )(5%-120%)Un (Un =100V/3)
3、工作负荷:
⑴电流:TO对TX<0.12Ω cosΦ=1
⑵电压:a对x<0.25VA (100V)
设备成套性
序号 | 名称 | 数量与单位 |
1 | 主机 | 1台 |
2 | 保险管 | 2只 |
3 | 联机线 | 1根 |
4 | 说明书 | 1份 |
5 | 合格证 | 1份 |
6 | 电源线 | 1根 |
