互感器、计量测试设备

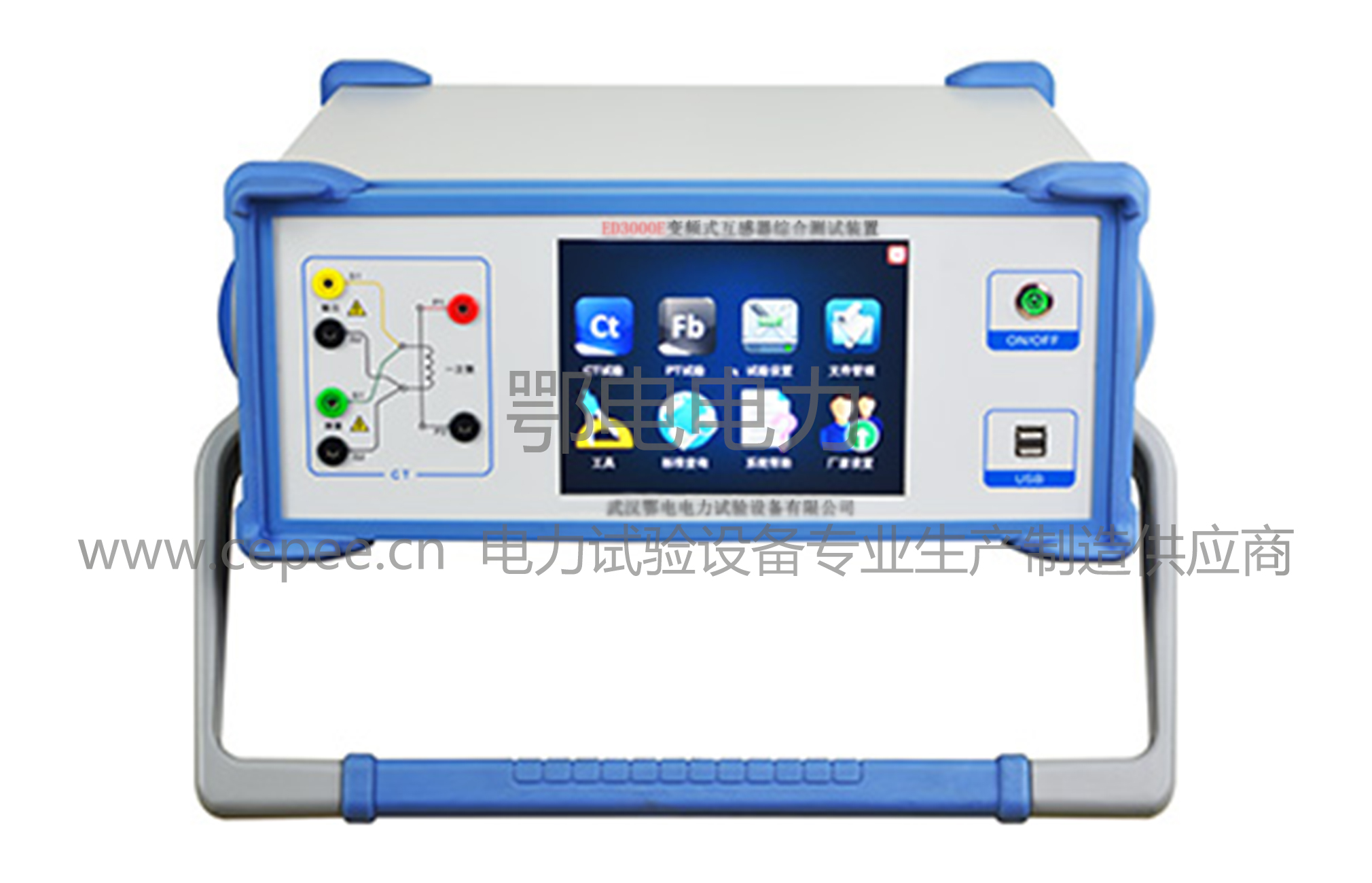

ED3000E变频式互感器综合测试装置
发布时间：2018-10-19 点击量：
- 产品型号：
ED3000E
- 说 明 书 ：
- 参考标准：
- 测量范围：
用于互感器的专业测试仪器
- 在线询价：
产品简介
ED3000E变频式互感器综合测试装置是在传统基于调压器、升压器、升流器的互感器伏安 特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研 究之后研发的新一代革新型 CT、PT 测试仪器。装置采用高性能 DSP 和 FPGA、先进的制造工艺， 保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
产品特点
[1]功能全面，既满足各类 CT（如：保护类、计量类、TP 类）的励磁特性（即伏安特性）、 变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类 PT 电磁单 元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
[2]现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流 导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高 了工作效率，方便现场开展互感器现场检定工作。
[3]可精确测量变比差与角差，比差最大允许误差±0.05%，角差最大允许误差±2min，能 够进行 0.2S 级电流互感器的测量，变比测量范围为 1~40000。
[4]选配我司专用的升流器后，可输出 180A 的电流，方便现场通流测试。
[5]基于先进的变频法测试 CT/PT 伏安特性曲线和 10%误差曲线,输出最大仅 180V 的交流 电压和 12Arms(36A 峰值)的交流电流，却能应对拐点高达 60KV 的 CT 测试。
[6]自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT、PT 参数。
[7]测试满足 GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207 等各类互感器标准， 并依照互感器类型和级别自动选择何种标准进行测试。
[8]测试简单方便，一键完成 CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
[9]全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置， 根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目， 显示对应的接线图。
[10]8.4 寸真彩 LCD 液晶触摸屏，全中文彩色图形界面以及全触摸输入控制方便人机交互。
[11]仪器自带双 USB2.0 接口，可以同时接入键盘和鼠标操作仪器。 [12]测试结果可用 U 盘导出 word 格式报表，程序可用 U 盘升级，方便快捷。 [13]装置内置大容量固态硬盘，可存储数万组测试数据，掉电不丢失。 [14]配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。
技术参数
| 规格型号 | ED3000E | |
|
测试用途 |
CT：励磁特性、变比、极性、二次绕组电阻、二次负荷、通 流、比差以及角差等测试要求； PT：励磁特性、变比、极性、二次绕组电阻等测试要求。 | |
|
工作电源 |
输入电压 | 185Vac～250Vac |
| 允许输入电压 | 85Vac～264Vac | |
| 频率 | 50/60Hz | |
| 允许频率 | 45Hz～65Hz | |
| 输入功率 | 800VA | |
| 接头 | 标准交流插口 60320 | |
|
CT 变比准确度 |
变比 1～2000 | 0.02%(典型值)/0.05%(保证值) |
| 变比 2000～5000 | 0.03%(典型值)/0.1%(保证值) | |
| 变比 5000～40000 | 0.05%(典型值)/0.2% (保证值) | |
|
PT 变比准确度 |
变比 1～2000 | 0.02%(典型值)/0.05%(保证值) |
| 变比 2000～5000 | 0.03%(典型值)/0.1%(保证值) | |
| 变比 5000～40000 | 0.05%(典型值)/0.2% (保证值) | |
| 相位测量 | 分辨率 | 0.01min |
| 准确度 | 1min(典型值)/3min(保证值) | |
| 二次绕组电阻测量 | 范围 | 0Ω～300Ω |
| 分辨率 | 1mΩ | |
| 准确度 | 0.05%(典型值)/0.1%+1mΩ(保证值) | |
| 交流负载测量 | 范围 | 0VA～1000VA |
| 分辨率 | 0.01VA | |
| 准确度 | 0.05%(典型值)/0.1%+0.01VA(保证值) | |
|
输出 |
输出电压 | 0Vac～180Vac |
| 输出电流 | 0Aeff～12Aeff(36Apeak) | |
| 输出功率 | 0VAeff～800VAeff(1800VApeak) | |
|
环境条件 |
运行温度 | -10℃～+50℃ |
| 存储温度 | -25℃～+70℃ | |
| 湿度 | 相对湿度：5%～95%，不结露 | |
| 物理特性 | 尺寸 | 400×300×205mm |
| 重量 | ≈10kg(不包括附件) | |
|
升流器 [选配] |
测试用途 | 通流测试 |
| 输入 | 0～110Vac | |
| 电流输出 | 0～180A；精度：＜0.2% | |
| 工作环境 | 温度：-10℃～50℃；湿度：≤90% | |
| 尺寸 | 200×160×160mm | |
| 重量 | ≈5kg | |
设备成套性
