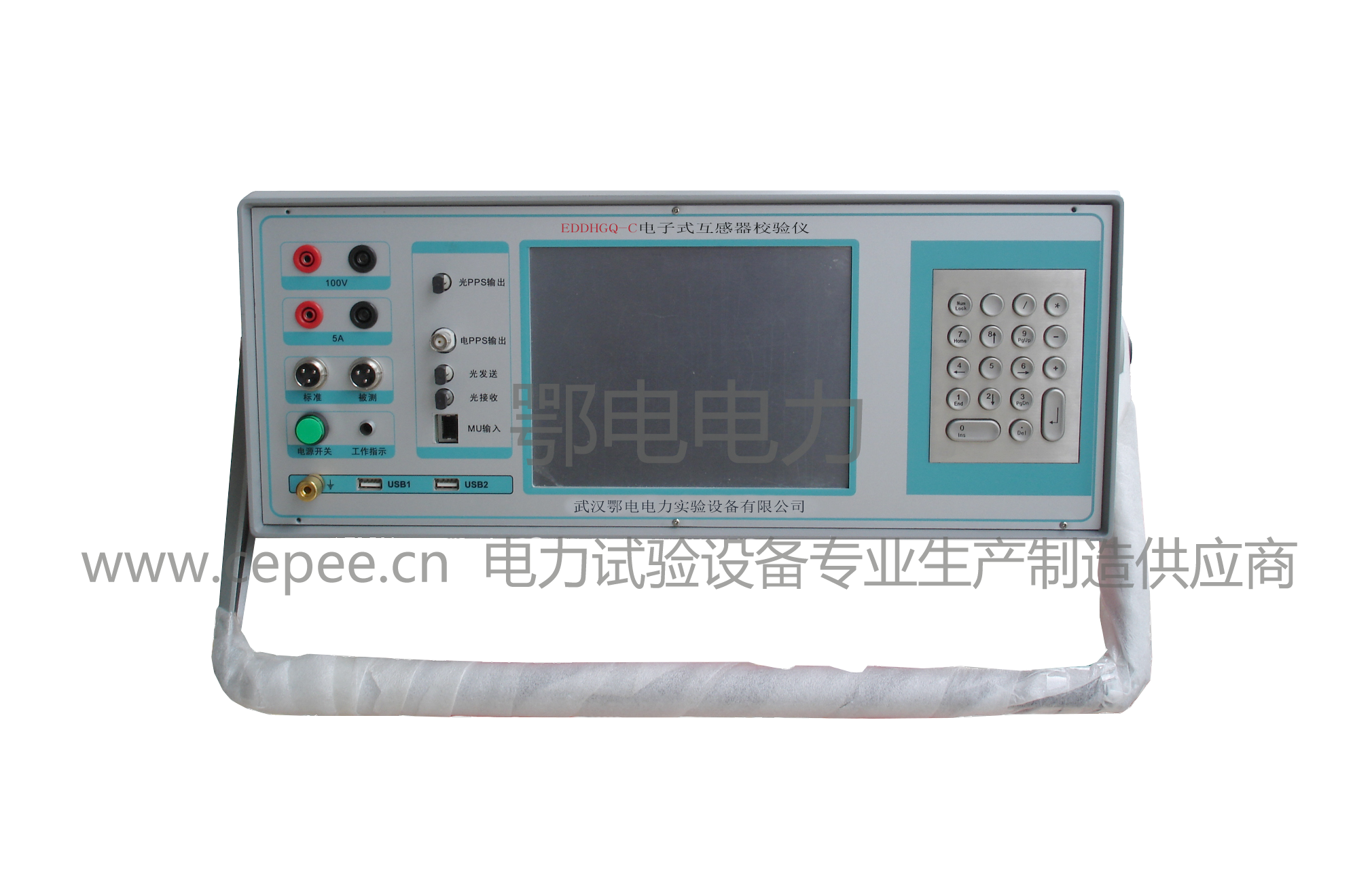

EDDHGQ-C电子式互感器校验仪

发布时间:2018/10/09 点击量:

产品简介

EDDHGQ-C电子式互感器校验仪是数字化变电站最重要的底层关键设备。目前电子式互感器已在数字化变电站的示范工程中得到了应用,显示出了优于传统互感器的独特优势。 但是电子式互感器与传统互感器的原理性差异也引入了设备校验的新的现实问题。目前的变电站中,传统互感器只提供模拟电流或电压信号,A/D变换是由电子式电能表、保护装置等后续二次设备完成,但在数字化变电站中,所有的A/D变换都在电子式互感器中完成。由于采用了电子式互感器,A/D变换前移,从原来的二次设备转移到一次设备,这一新的信号变换流程的特点,使得电子式互感器的长期运行性能受到高度关注,本公司生产的电子式互感器在线校验仪正是为观察了解电子式互感器长期运行性能而研制,通过在线校验的方式提供一种不停电、实时监测电子式互感器的手段,将以往的互感器定期检修方式转变为状态检修方式,从而发现设备潜在故障,预防设备的早期失效,提高设备运行效率。
同时,该型号电子式互感器也可以用于电子式互感器的生产厂家做出厂测试误差使用,以及电力计量部门的计量校准。
按国标G/T 20847.7电子式电压互感器及G/T 20847.8电子式电流互感器的规定,电子式互感器(ECT/EVT)有模拟量输出和数字量输出两种。本产品按照国标20847.7/8电子式互感器标准和IEC61850通讯标准,基于虚拟仪器,可实现电子式互感器模拟和数字量输出的比差、角差量的校验,记录,同时也可以应用于传统式电流电压互感器的校验,及电子式互感器的离线校验。为广大电力试验、计量、施工单位提供一种可移动的电子式互感器校验装置。


产品特点

●功能强大,适用于基于G/T 20847.7 /8的电子式电流、电压互感器的模拟量输出接口、数字量输出接口的校验,也适用于传统电流、电压互感器校验;
●基于虚拟仪器的设计,操作简单,配置灵活,系统稳定;
●准确度高、可靠性强。准确度等级达到0.05级,具有S级校验功能,可用于对0.2S级电子式电流互感器和0.2级电子式电压互感器比对和校验。
●采用专利技术特别设计的高准确度空芯线圈,实现电子互感器的在线校验。
●采用高精度插值法进行同步,保证被校互感器和标准互感器采集的数据以严格的时序同步,可靠性、实用性大为提高。


技术参数

类别 项目指标
一次额定电压 220V 、380V、 10kV 、35kV 、110kV、 220kV 、500kV
一次额定电流 可根据用户要求定制
测量范围 电压(V):80%-150%Un(Un:一次额定电压)
电流(A):1%-120%In(In:一次额定电流)
工作电压 AC220V±10%  50±0.5Hz
准确度等级 电流:0.05级
电压:0.05级
功耗 <20W
执行标准 IEC 60044-7/8;IEC61850-9-1
工作环境 使用温度: 户内部分0℃~40℃;户外部分-25℃~+50℃
相对湿度:≤85%(25℃)
海拔高度:<2500m
大气压力:80kPa~110kPa
使用寿命 ≥10年
电磁兼容 满足IEC60044-8  G/T20847.8
振动 GB/T11287-2000  I级
冲击和碰撞 GB/T14537.13-1993  I级

设备成套性

1、EDDHGQ-C电子式互感器校验仪
2、操作控制台
3、标准电流互感器、标准电压互感器
4、流器、升压器
