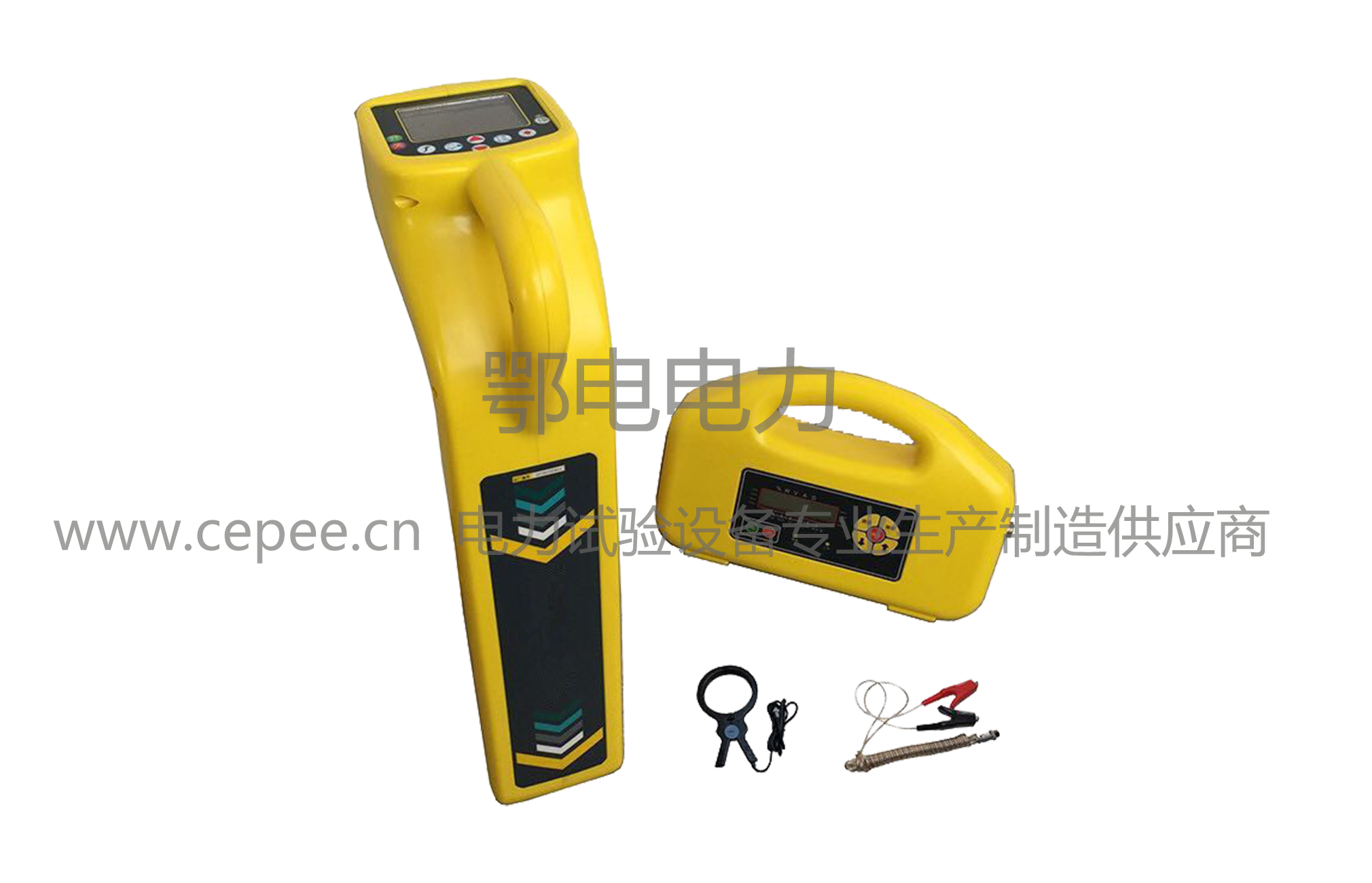

EDGX—3地下管线测试仪

发布时间:2018/07/10 点击量:

产品简介

地下管线探测仪在非开挖的情况下,对地下管道、电缆、光缆进行路径查找。精确定位和埋土深度测量,精确查找地下管道外防腐层破损点、埋地电缆故障点的位置。该仪器融合超窄带滤波器最先进技术,具有超强抗干扰能力,精准定位和测深,适用于地下各种金属管线的探测和巡线备仪器之一。


产品特点

●功能多
1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式,适合不同场合需要。
2、 接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。
3、左右定位箭头指示目标管线位置,定位快速、精确;前后箭头和dB值指示防腐层破损点的位置及大小。
4、具有背光功能,适合夜间抢险使用。
5、用于埋地电缆故障点精确定位。
6、电流测量:测量发射机施加到被测管线上的电流。
7、万用表功能:可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。
8、外置感应式夹钳:适合检测电缆时无法直连施加信号的场所。
●定位精度高 :
多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式),可相互验证,确保管线定位的精确度。
1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量或水平梯度的变化, 据其最大值的位置来定位;
2、极小值法: 用谷值模式, 通过测定垂直分量的变化, 据其最小值的位置来定位。

●测深方法多:
具有多种测深方法可任意可选,并可相互验证。
1、双水平线圈直读法;
2、单水平线圈80%法、50%法;
3、45度法。

●抗干扰性强
1、观测参数多: 既可测水平分量、垂直分量、又可测水平梯度。
2、发射功率大: 发射机输出功率达10W且连续可调,根据需要任意选择。
3、 工作频率多:
发射机频率:128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
接收机频率:无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。

●操作简便
1、直观: 采用图形显示器,能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度,使测量信号达到最佳,测深完毕自动恢复到测深前的工作模式。

●连续工作时间长, 使用成本低
发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用,大大降低了检测成本。

●发射机交直流两用
正常情况下,如果发射机电池电量充足,就使用仪器内置的电池组供电。如果在使用过程中,发射机电池电量不足了,但检测任务又没有完成,则可以直接外接专用的电源适配器,仪器即可正常使用,而不必等仪器充足电再使用。

技术参数

●接收机
定位精度:深度的±5%
深度测量精度:深度的±5%(无邻近管线干扰)
电流测量精度:实际电流的±5%
深度测量范围:<6米
工作模式:谷值法、峰值法、宽峰法、峰值箭头法
工作频率:无线电、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz(工作频率根据产品的规格型号不同而略有差异)
工作温度:-20℃~+50℃
电    池:7.4V锂电
外形尺寸:595mm×136mm×238mm
重    量:1.6Kg(包括电池)

●发射机
输出功率:10W
工作频率:128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz
(工作频率根据产品的规格型号不同而略有差异)
工作模式:直连、感应和夹钳三种模式自动转换
电    池:14.8V内置锂电池组
工作温度:-20℃~+50℃
外形尺寸:348mm×228mm×84mm
重    量:2.5Kg(包括电池)

设备成套性

接收机 一台
发射机 一台
直连信号线 一根
感应夹钳 一只
输出线 两根
接地棒 一根
充电器 两只
连接磁铁 一只
220V电源线 一根
使用说明书 一本
仪器包装箱(或包) 一只
A字架 一只
