MTP6300 变电站综合自动化系统校验仪
发布时间：2017-06-13 点击量：
- 产品型号：
MTP6300型
- 说 明 书 ：
- 参考标准：
- 测量范围：
- 在线询价：
产品简介

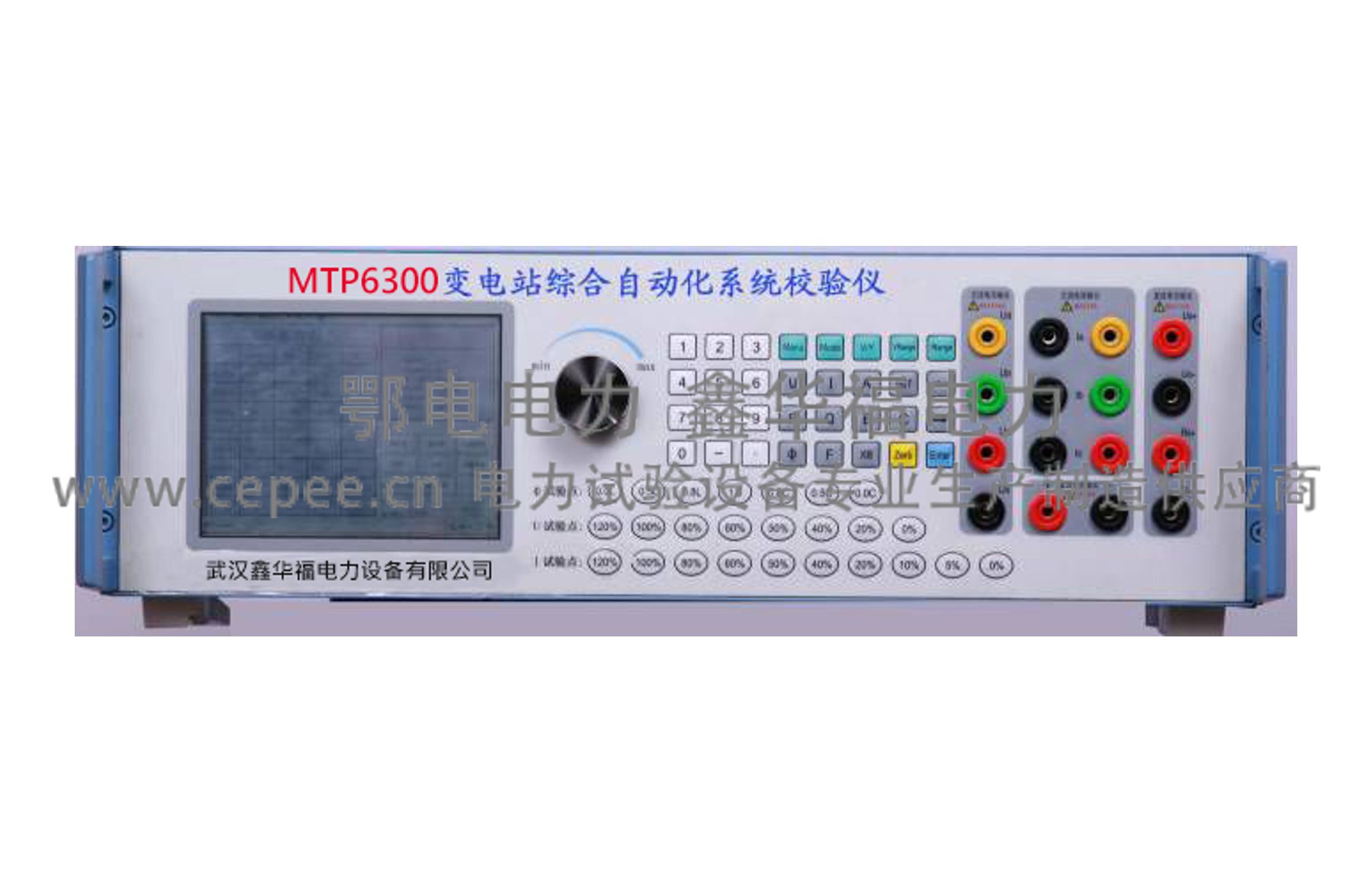

MTP6300 变电站综合自动化系统校验仪是一款专门针对变电站和发电厂的综自系统设计的一款测试仪器。集交/直流标准源、交/直流标准表、多路开关量I/O接口、GPS时钟模块、IRIG-B码对时模块等功能于一体，通过配套上位机软件可实现遥测、遥信、遥控、SOE、同期等功能模块的全自动或半自动测试。
MTP6300 变电站综合自动化系统校验仪为了实现对厂站监控系统测控装置四遥的检测，我公司与湖北省电力试验研究院联合研发了可实现遥测、遥信、遥控、遥调自动校验的装置。
MTP6300 变电站综合自动化系统校验仪采用DSP 技术、GPS 授时技术、计算机无线通信技术等先进技术，可对RTU 的四遥功能及指标进行校验，具备强大的数据库管理平台，校验数据可存贮、传输、查询、修改、打印，可自动生成测试报告和原始记录。
MTP6300 变电站综合自动化系统校验仪符合《交流采样测量装置运行检验管理规程》和GB/T 13729-2002、DL/T630-1997（2005复审）的要求。
产品别称：
变电站综合自动化系统校验仪，变电站自动化系统测试仪，自动化系统测试仪
MTP6300 变电站综合自动化系统校验仪为了实现对厂站监控系统测控装置四遥的检测，我公司与湖北省电力试验研究院联合研发了可实现遥测、遥信、遥控、遥调自动校验的装置。
MTP6300 变电站综合自动化系统校验仪采用DSP 技术、GPS 授时技术、计算机无线通信技术等先进技术，可对RTU 的四遥功能及指标进行校验，具备强大的数据库管理平台，校验数据可存贮、传输、查询、修改、打印，可自动生成测试报告和原始记录。
MTP6300 变电站综合自动化系统校验仪符合《交流采样测量装置运行检验管理规程》和GB/T 13729-2002、DL/T630-1997（2005复审）的要求。
产品别称：
变电站综合自动化系统校验仪，变电站自动化系统测试仪，自动化系统测试仪
产品特点
交流采样装置及交流采样远动终端（RTU）检验
按照GB/T13729-2002和DL/T630-1997（2005复审）的要求对RTU进行检验。
可按远动规约对交流采样装置进行全自动校验
交直流模拟量输入检验
可以进行的检验项目有：基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、遥测扫描周期试验等。
状态量输入检验
可以进行遥信输入信号与显示终端遥信状态一致性试验，事件顺序记录正确性及SOE分辨率试验，遥信变位响应时间测试、与主站通信正确性试验。状态量既可有源输出，又可无源输出。
遥控执行检验
可以测定各路遥控执行功能是否正常，输出继电器接点的容量是否符合要求。
遥调功能检验
可以测定各路遥调功能是否正常，遥调输出模拟量的准确度是否符合要求。
数字量输入测试检验
可进行输入数字量与显示终端显示数字一致性试验，与主站通信正确性试验。
脉冲输入检验
可以进行输入脉冲数与终端脉冲计数值一致性试验，与主站通信正确性试验。
交流功率源
本装置可以输出交直流电压,交流电流，装置等级0.05，可提供交直流电压标准、交流电流标准、功率标准、相位标准、功率因数标准、频率标准、电能标准。输出方式和输出电量可以任意设置。
数据管理
可以保存RTU试验数据，进行查询、浏览、打印、删除等操作。被检RTU参数可永久保存，以便检验时调出，减少录入工作量。
按照GB/T13729-2002和DL/T630-1997（2005复审）的要求对RTU进行检验。
可按远动规约对交流采样装置进行全自动校验
交直流模拟量输入检验
可以进行的检验项目有：基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、遥测扫描周期试验等。
状态量输入检验
可以进行遥信输入信号与显示终端遥信状态一致性试验，事件顺序记录正确性及SOE分辨率试验，遥信变位响应时间测试、与主站通信正确性试验。状态量既可有源输出，又可无源输出。
遥控执行检验
可以测定各路遥控执行功能是否正常，输出继电器接点的容量是否符合要求。
遥调功能检验
可以测定各路遥调功能是否正常，遥调输出模拟量的准确度是否符合要求。
数字量输入测试检验
可进行输入数字量与显示终端显示数字一致性试验，与主站通信正确性试验。
脉冲输入检验
可以进行输入脉冲数与终端脉冲计数值一致性试验，与主站通信正确性试验。
交流功率源
本装置可以输出交直流电压,交流电流，装置等级0.05，可提供交直流电压标准、交流电流标准、功率标准、相位标准、功率因数标准、频率标准、电能标准。输出方式和输出电量可以任意设置。
数据管理
可以保存RTU试验数据，进行查询、浏览、打印、删除等操作。被检RTU参数可永久保存，以便检验时调出，减少录入工作量。
技术参数
交流输出
三相交流电压输出
量程：57.7V、100V、220V、380V
调节范围：（0～120）% RG
调节细度：0.002%RG
准确度：0.05%RG
稳定度：0.01%/2min
失真度：≤0.2%（非容性负载）
输出负载：每相35VA
三相交流电流输出
量程：1A、2A、5A、20A
调节范围：（0～120）%RG
调节细度：0.002%RG
准确度：0.05%RG；
稳定度：0.01%/2min
失真度：≤0.2%（非容性负载）
输出负载：每相25VA
功率输出
有功准确度：0.05%RG
无功准确度：0.1%RG
稳定度：0.01%/2min
相位输出
调节范围：0°～359.99°
分辨率：0.01°
准确度：0.05°
功率因数
调节范围：-1～0～+1
分辨率：0.0001
准确度：0.05%
频率输出
频率模式：同频模式、异频模式
调节范围：45Hz～65Hz
分辨率：0.001Hz
准确度：0.002Hz
三相电压、电流对称度和相位对称度
电压、电流对称度：≤0.02%
相位对称度：≤0.05°
电压电流谐波输出
谐波次数：2～63次
谐波含量：0～40%
谐波相位：0～359.99°
准确度：2～18次（0.1%±0.05%）RD
19～40次（0.4%±0.05%）RD
40～63次（0.8%±0.08%）RD
交流测量
三相交流电压测量
量程：自动量程切换（57.7V、100V、220V、380V）
测量范围:(0～120)%RG
分辨率:0.01%RG
准确度:0.05%RG
三相交流电流测量
量程：5A
测量范围:(0～120)%RG
分辨率:0.01%RG
准确度（端子输入）:0.05%RG
准确度（钳表输入）:0.2%RG
功率测量
有功准确度(端子输入):0.05%RG
有功准确度(钳表输入)：0.2%RG
无功准确度(端子输入):0.1%RG
无功准确度(钳表输入):0.5%RG
直流输出
直流电压输出
电压量程：75mV、10V、100V、300V、600V
输出范围：（0～120）%RG
准确度：0.05%RG
稳定度：0.01%/1min
纹波含量：≤0.5%
调节细度：0.002%RG
输出负载：10VA
直流电流输出
电流量程：20mA、10mA、1mA
输出范围：（0～120）%RG
准确度：0.05%RG
稳定度：0.01%/1min
纹波含量：≤0.5%
调节细度：0.002%RG
输出负载：最大输出电压40V
三相交流电压输出
量程：57.7V、100V、220V、380V
调节范围：（0～120）% RG
调节细度：0.002%RG
准确度：0.05%RG
稳定度：0.01%/2min
失真度：≤0.2%（非容性负载）
输出负载：每相35VA
三相交流电流输出
量程：1A、2A、5A、20A
调节范围：（0～120）%RG
调节细度：0.002%RG
准确度：0.05%RG；
稳定度：0.01%/2min
失真度：≤0.2%（非容性负载）
输出负载：每相25VA
功率输出
有功准确度：0.05%RG
无功准确度：0.1%RG
稳定度：0.01%/2min
相位输出
调节范围：0°～359.99°
分辨率：0.01°
准确度：0.05°
功率因数
调节范围：-1～0～+1
分辨率：0.0001
准确度：0.05%
频率输出
频率模式：同频模式、异频模式
调节范围：45Hz～65Hz
分辨率：0.001Hz
准确度：0.002Hz
三相电压、电流对称度和相位对称度
电压、电流对称度：≤0.02%
相位对称度：≤0.05°
电压电流谐波输出
谐波次数：2～63次
谐波含量：0～40%
谐波相位：0～359.99°
准确度：2～18次（0.1%±0.05%）RD
19～40次（0.4%±0.05%）RD
40～63次（0.8%±0.08%）RD
交流测量
三相交流电压测量
量程：自动量程切换（57.7V、100V、220V、380V）
测量范围:(0～120)%RG
分辨率:0.01%RG
准确度:0.05%RG
三相交流电流测量
量程：5A
测量范围:(0～120)%RG
分辨率:0.01%RG
准确度（端子输入）:0.05%RG
准确度（钳表输入）:0.2%RG
功率测量
有功准确度(端子输入):0.05%RG
有功准确度(钳表输入)：0.2%RG
无功准确度(端子输入):0.1%RG
无功准确度(钳表输入):0.5%RG
直流输出
直流电压输出
电压量程：75mV、10V、100V、300V、600V
输出范围：（0～120）%RG
准确度：0.05%RG
稳定度：0.01%/1min
纹波含量：≤0.5%
调节细度：0.002%RG
输出负载：10VA
直流电流输出
电流量程：20mA、10mA、1mA
输出范围：（0～120）%RG
准确度：0.05%RG
稳定度：0.01%/1min
纹波含量：≤0.5%
调节细度：0.002%RG
输出负载：最大输出电压40V
设备成套性
| 名称 | 数量 |
| MTP6300变电站综合自动化系统校验仪主机 | 1台 |
| 高强度铝合金主机包装箱 | 1只 |
| 测试线包 | 1个 |
| 电流测试线 | 1包 |
| 电压及开关量测试线 | 1包 |
| 电源线 | 1根 |
| USB连接线 | 1根 |
| 程序光盘 | 1张 |
| 2A保险管 | 2个 |
| 10A保险管 | 2个 |
| 出厂检定报告 | 1份 |
| 产品说明书 | 2本 |
| 产品合格证 | 1张 |
| 产品保修卡 | 1份 |
| 质量反馈单 | 1份 |
| 产品装箱单 | 1份 |
