串联谐振试验装置

TPXB-W型无局放变频串联谐振耐压装置

发布时间:2020-05-21 点击量:

产品简介

TPXB-W无局放变频串联谐振主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平,也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。适用对象:高压电工电器设备,如变压器、GIS、互感器、开关、套管、 避雷器、电缆的局放及交流耐压试验;绝缘材料的工频交流耐压。

产品别称

无局放交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备

产品特点

1、成套装置局放量小,可以保证系统局放量在5pC范围内(特殊要求可订制)
2、外壳采用环氧树脂浇注,玻璃丝缠绕的无晕高压绝缘外筒
3、成套设备阻抗低,过压过流闪络保护等功能齐全,可靠性高
4、均压罩采用专用模具加工,用铝板成型,表面光滑,重量轻,安装方便
5、大容量高电压型试验装置通过选用工频智能测控系统,可使系统控制和保护及 操控的智能化和自动化程度更高
6、使用光纤通讯和采样,彻底隔离高压及低压控制回路
7、试验过程可实时状态自检及显示
8、具有完备的数据及报表管理功能
9、可记录并绘制高压U/T、I/T 试验曲线

技术参数

额定输入电压       三相 380V±10%,50Hz
成套装置局放水平       额定电压下≤ 5pC(2pC 以下特殊定做)
输出电压稳定度    ≤ 1.0%
电压指示误差       ≤ 1.0%
噪声       ≤ 65dB
运行时间(工作制)    额定电压、额定电流下连续运行 60min(特殊要求可订制)
过压能力       在 1.1 倍额定电压下,持续 60s,不出现闪络、绝缘击穿等现象,也不会造成任何绝缘损坏

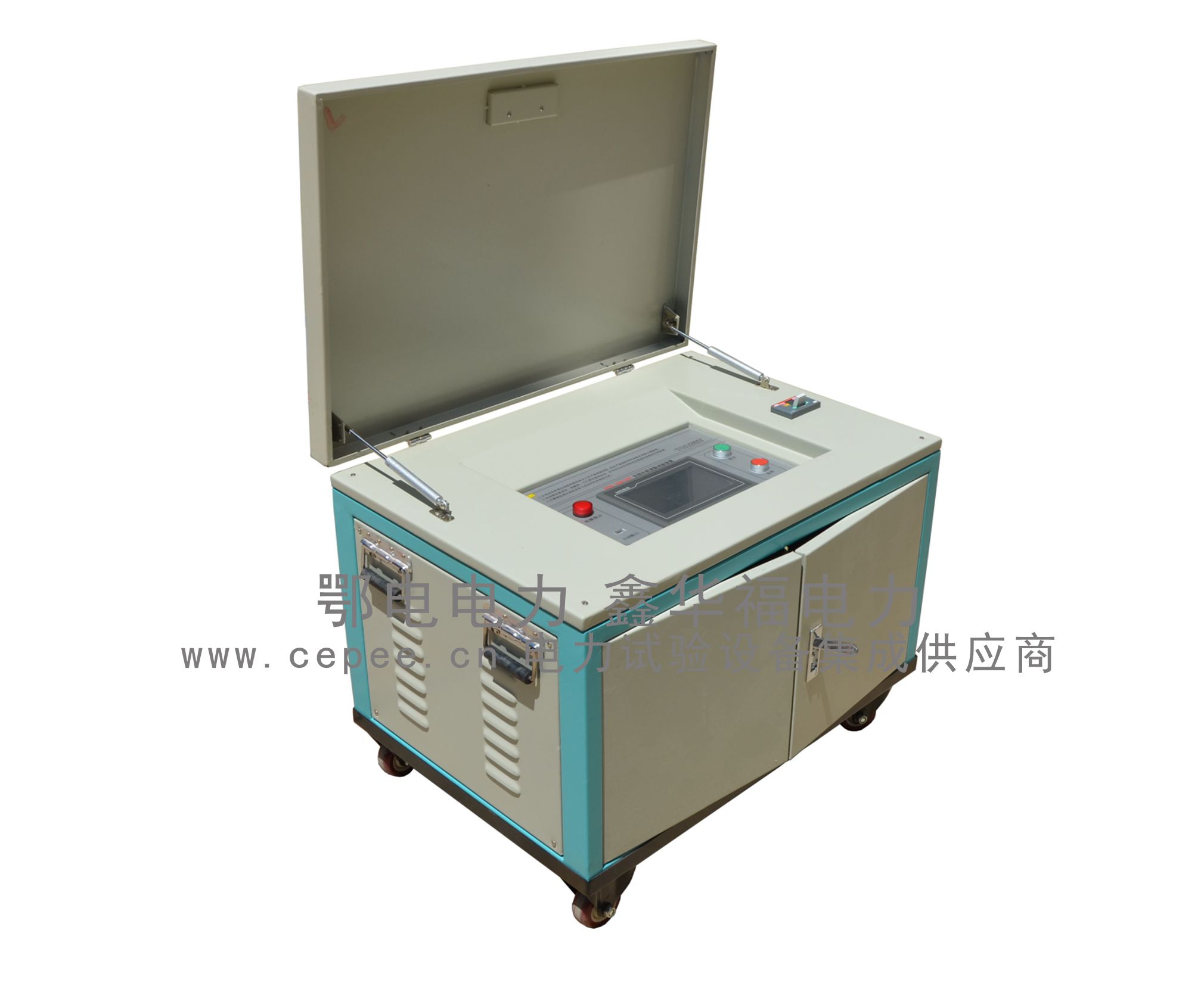

TPXB-W型无局放变频串联谐振耐压装置控制台

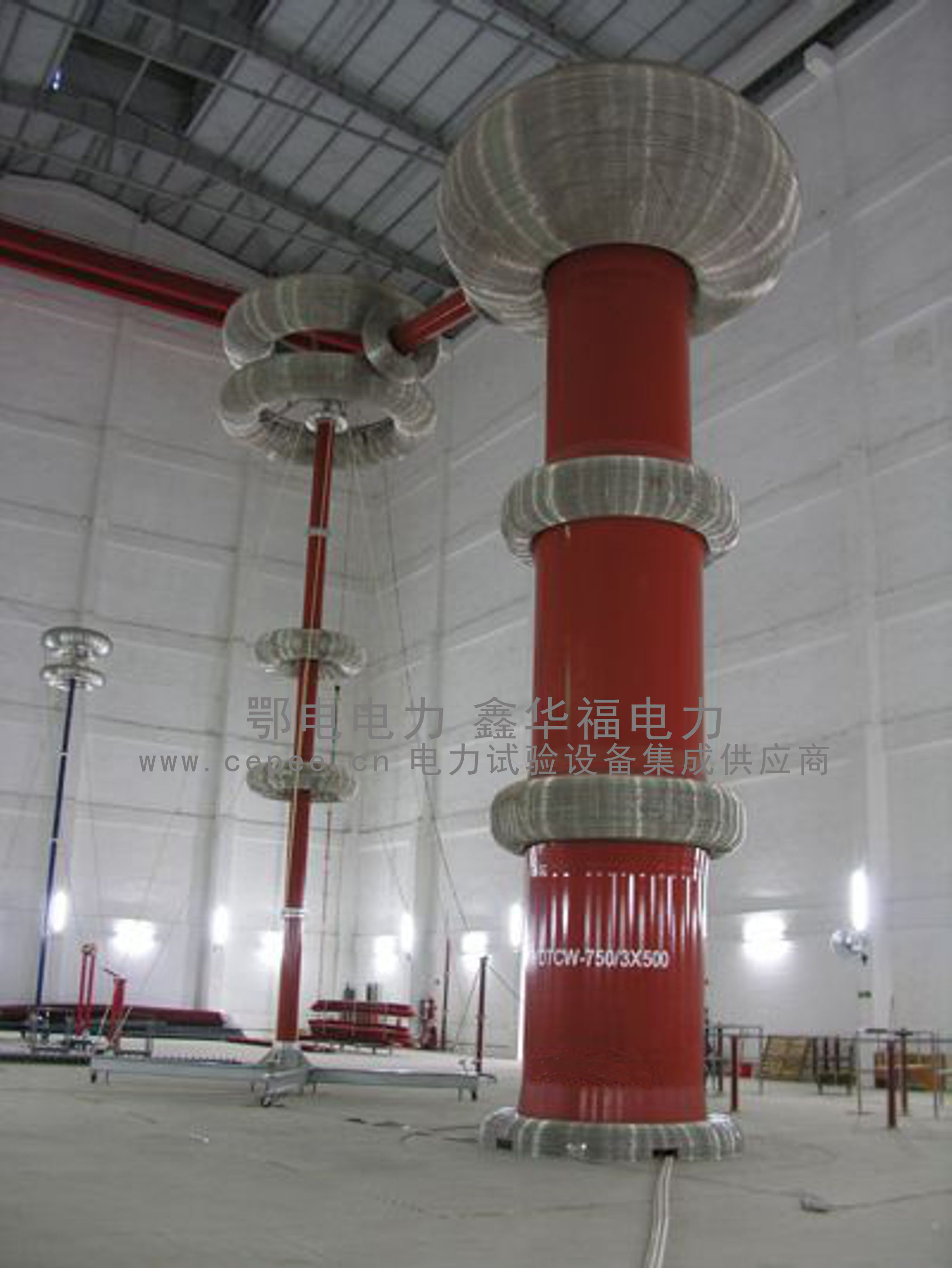

TPXB-W型无局放变频串联谐振耐压装置(图1)


型号:TPXB-W-50;
供电电压和频率:三相380V±15%;50Hz(供电电源局部放电干扰水平小于20pC);
供电电源容量:大于60kVA
额定输出功率:50kW(最大输出有功功率);
额定输出电压:0~350V,连续可调 ;
额定输出电流: 143A;
输出相数:单相;
输出波形:纯正正弦波;
输出波形畸变率:≤1.0%;
输出电压不稳定度:≤1.0%;
冷却方式:强迫风冷;
频率可调范围:20Hz~300Hz;
输出频率分辨率:0.1Hz;
输出频率不稳定度:≤0.5%;
噪音水平:≤80dB;
局部放电量:<5pC;
允许运行时间:额定容量下允许运行时间&ge;1小时 ;
允许温升:在额定负载下,连续工作180min,出风口温升&le;45K;

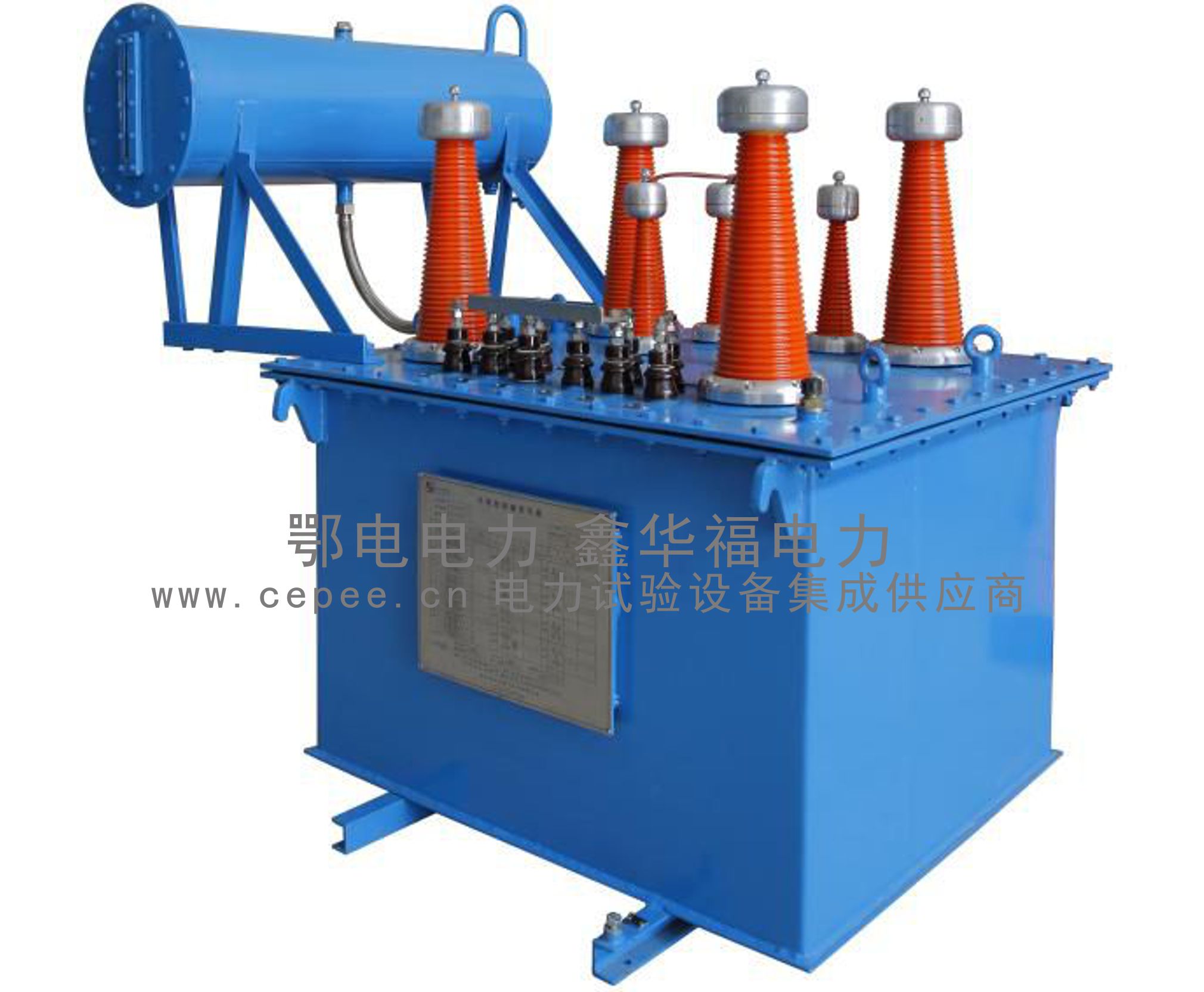

EDJLB-W型无局放变频串联谐振耐压装置激励变压器
TPXB-W型无局放变频串联谐振耐压装置(图2)
型号:EDJLB-W-100;
额定容量:50kVA;
相数:单相
低压绕组相电压:2&times;350V ;2&times;400V ;2&times;450V ;
低压额定电流:143A ;
高压绕组额定电压:2&times;10kV;2&times;6.3kV;高压绕组由两个独立绕组组成,可以并联时进行低压侧为 6.3kV变压器局放试验;
串联时进行低压侧为10kV变压器局放试验。
绝缘水平:感应电压1.2倍1min;
额定频率:50~300Hz;
局部放电量:额定电压下局部放电量&le;10pC;
阻抗电压:&le;5%;
噪声水平:&le;65dB;
额定温升:绕组温升小于65K ;
允许连续运行时间:额定电压、额定电流下连续运行60min;

EDDK-W型无局放变频串联谐振耐压装置电抗器
TPXB-W型无局放变频串联谐振耐压装置(图3)

型号: EDDK-W-90/15
额定电压:15kV;
额定电流:6A/60min
电感值:4H;
额定容量:90kVA;
使用频率:100~300Hz;
电感值非线性度:&le;1%;
绝缘水平:电抗器应能耐受其额定电压的1.2倍的工作电压作用下 1min不发生闪络、击穿;
额定电压下的局部放电量:<10pC;
允许连续运行时间:额定电压、额定电流下连续运行 60min;

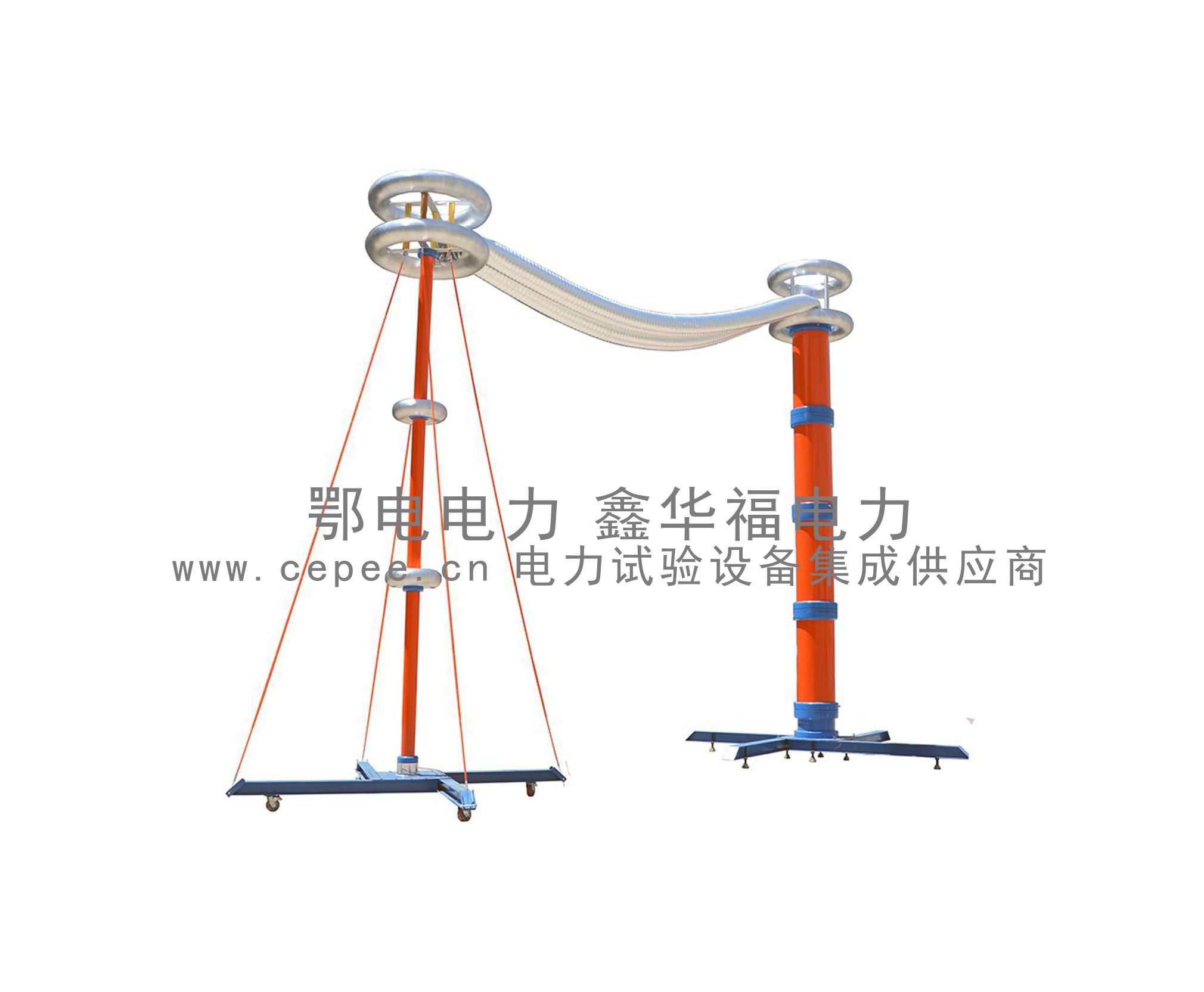

EDFC-W型无局放变频串联谐振耐压装置分压器
TPXB-W型无局放变频串联谐振耐压装置(图4)
型号:EDFC-W-500/60;
额定电压:60kV;
电 容 量:C1=500pF;
工作频率:30~300Hz;
系统测量误差:&le;2.0%;
绝缘水平:66kV/1min;
介质损耗:&le;0.2%;
结    构:C1为环氧筒外壳油纸绝缘结 构电容器;
C2选用温度系数、 频率系数和C1相同的材料。
局部放电量:&le;10pC;

设备成套性

名称 数量
TPXB-W型无局放变频电源 1台
EDJLB-W型无局放励磁变压器 1台
EDDK-W型无局放电抗器 4台
EDBC-W型无局放补偿电容器 1台
EDFC-W型无局放电容分压器 1台
测试数据线包 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
