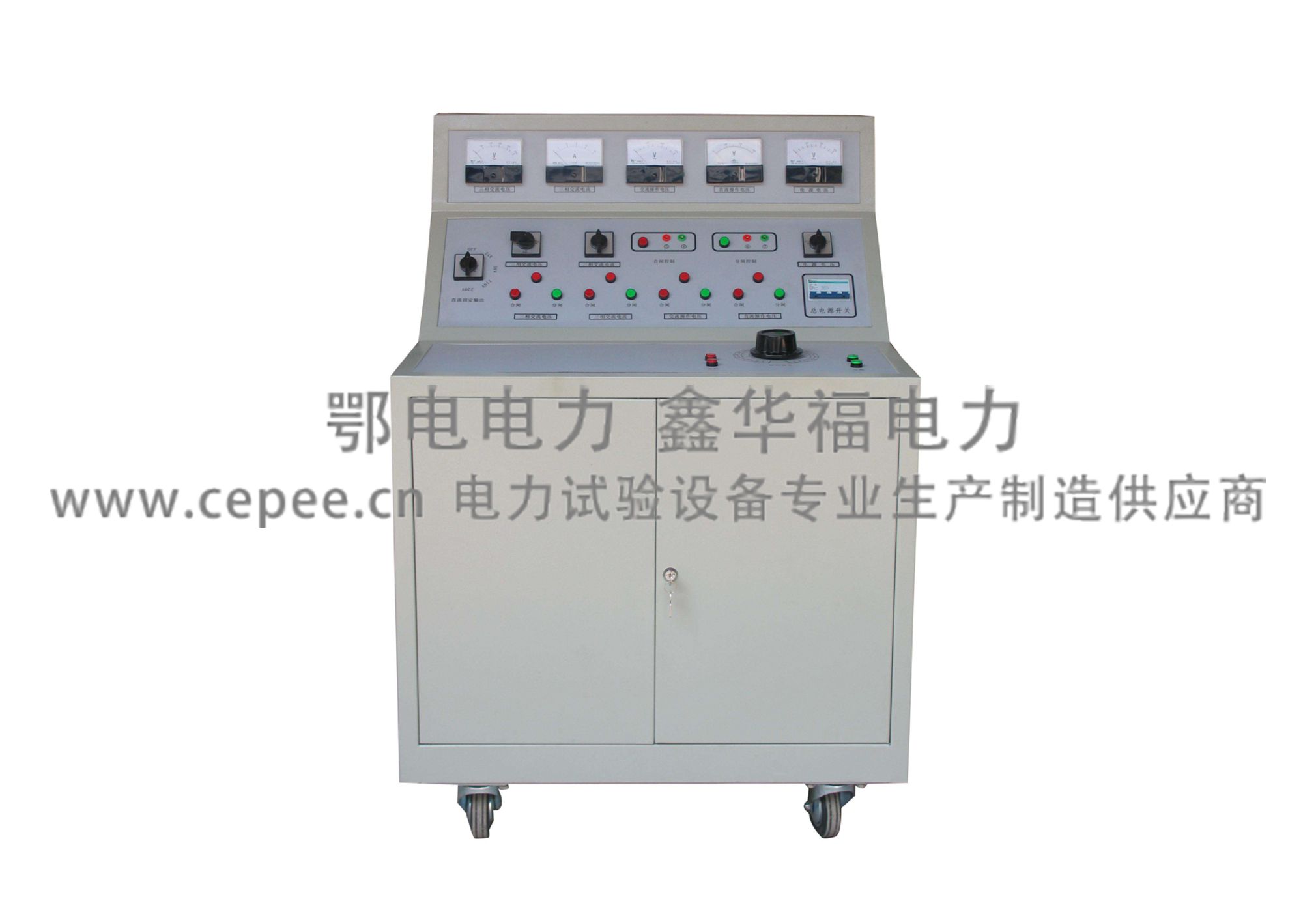

ED0305C型开关柜电源试验车
发布时间:2017-05-16 点击量:
![](/uploads/allimg/170401/1-1F4011043590-L.jpg)
- 产品型号:
ED0305C型
- 说 明 书 :
- 参考标准:
- 测量范围:
开关柜试验装置输出电压稳定
- 在线询价:
产品简介
开关柜电源试验车|开关柜通电试验台 – 鄂电电力厂家
开关柜电源试验车,高低压开关柜通电试验台,开关柜通电试验台,开关柜通电试验装置
开关柜电源试验车又称开关柜通电试验装置及高低压开关柜通电试验台,开关柜通电试验装置主要用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验,已完成各项出厂指标检验,开关柜电源试验车能提供一组或多组交、直流电源,便于对开关柜的检测,提高工作效率。
高低压开关柜试验装置
型号:ED0305
名称:高低压开关柜试验装置、高低压开关柜通电试验台、开关柜通电试验台、开关柜通电试验装置
ED0305型开关柜电源试验车又称开关柜通电试验装置及高低压开关柜通电试验台,开关柜通电试验装置主要用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验,已完成各项出厂指标检验,高低压开关柜试验装置能提供一组或多组交、直流电源,便于对开关柜的检测,提高工作效率。
ED0305型开关柜电源试验车是鄂电电力研发中心根据现场试验规范和 DL/T596-2005,DL/T404-2007电力试验标准研发生产的一款高低压通电试验台,ED0305型开关柜电源试验车主要用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验,已完成各项出厂指标检验。
ED0305型开关柜电源试验车能提供一组或多组交、直流电源,便于对开关柜的检测,提高工作效率,ED0305型开关柜电源试验车操作简单和输出精度高,广泛的用于开关柜生产单位以及电力检修单位。
开关柜试验装置别称
开关柜通电试验台、高压开关柜通电试验台、低压开关柜通电试验台、开关柜试验台、高低压开关柜试验装置、高低压开关柜试验装置
开关柜电源试验车,高低压开关柜通电试验台,开关柜通电试验台,开关柜通电试验装置
开关柜电源试验车又称开关柜通电试验装置及高低压开关柜通电试验台,开关柜通电试验装置主要用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验,已完成各项出厂指标检验,开关柜电源试验车能提供一组或多组交、直流电源,便于对开关柜的检测,提高工作效率。
高低压开关柜试验装置
型号:ED0305
名称:高低压开关柜试验装置、高低压开关柜通电试验台、开关柜通电试验台、开关柜通电试验装置
ED0305型开关柜电源试验车又称开关柜通电试验装置及高低压开关柜通电试验台,开关柜通电试验装置主要用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验,已完成各项出厂指标检验,高低压开关柜试验装置能提供一组或多组交、直流电源,便于对开关柜的检测,提高工作效率。
ED0305型开关柜电源试验车是鄂电电力研发中心根据现场试验规范和 DL/T596-2005,DL/T404-2007电力试验标准研发生产的一款高低压通电试验台,ED0305型开关柜电源试验车主要用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验,已完成各项出厂指标检验。
ED0305型开关柜电源试验车能提供一组或多组交、直流电源,便于对开关柜的检测,提高工作效率,ED0305型开关柜电源试验车操作简单和输出精度高,广泛的用于开关柜生产单位以及电力检修单位。
开关柜试验装置别称
开关柜通电试验台、高压开关柜通电试验台、低压开关柜通电试验台、开关柜试验台、高低压开关柜试验装置、高低压开关柜试验装置
产品特点
高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。
ED0305C型开关柜电源试验车厂家产品特性:
◆ 集成多种交、直流电源,便于对开关柜的检测,大大提高工作效率。
◆ 采用独立的变压器和调压器升压(升流),避免烧毁调
◆ 箱内一次元件采用国内知名品牌产品;测量用的电流、电压、频率等表采用0.5级的数字表,传感器(电流、电压互感器)等采用0.5S级。
◆ 采用阳极氧化拉丝面板,耐磨、耐脏,更美观。
ED0305C型开关柜电源试验车电源选配:
开关合闸电源,外配电源(根据用户要求选配)。
本电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成。
晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体,通过调节控制信号电压的大小,改变晶闸管导通角的大小,从而实现 对电源进行调节、自动控制的功能。
触发电路系统、晶闸管、导热底板相互绝缘隔离,介电强度大于 2500V,使用安全方便。三相整流模块输入端无相序限制。可适用于阻性、感性负载。
ED0305C型开关柜电源试验车厂家产品特性:
◆ 集成多种交、直流电源,便于对开关柜的检测,大大提高工作效率。
◆ 采用独立的变压器和调压器升压(升流),避免烧毁调
◆ 箱内一次元件采用国内知名品牌产品;测量用的电流、电压、频率等表采用0.5级的数字表,传感器(电流、电压互感器)等采用0.5S级。
◆ 采用阳极氧化拉丝面板,耐磨、耐脏,更美观。
ED0305C型开关柜电源试验车电源选配:
开关合闸电源,外配电源(根据用户要求选配)。
本电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成。
晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体,通过调节控制信号电压的大小,改变晶闸管导通角的大小,从而实现 对电源进行调节、自动控制的功能。
触发电路系统、晶闸管、导热底板相互绝缘隔离,介电强度大于 2500V,使用安全方便。三相整流模块输入端无相序限制。可适用于阻性、感性负载。
技术参数
l 输入电源:三相四线AC 380V
l 输出电压及电流:
l 1、单相 DC 24V输出(固定值) 一组
l 2、单相 DC 48V输出(固定值) 一组
l 3、单相 DC 110V输出(固定值) 一组
l 4、单相 DC 220V输出(固定值) 一组
l 5、三相 AC 380V输出(固定值) 带N点 一组
l 6、单相AC 0~220V输出 一组
l 7、单相DC 0~250V输出 一组
l 8、三相交流电流输出单相AC 0~20A 一组
l 9、交流合分闸控制接点①、②
l 10、直流合分闸控制接点③、④
l 11、外形尺寸:1000*700*1300mm
l 12、重量:75KG
l 输出电压及电流:
l 1、单相 DC 24V输出(固定值) 一组
l 2、单相 DC 48V输出(固定值) 一组
l 3、单相 DC 110V输出(固定值) 一组
l 4、单相 DC 220V输出(固定值) 一组
l 5、三相 AC 380V输出(固定值) 带N点 一组
l 6、单相AC 0~220V输出 一组
l 7、单相DC 0~250V输出 一组
l 8、三相交流电流输出单相AC 0~20A 一组
l 9、交流合分闸控制接点①、②
l 10、直流合分闸控制接点③、④
l 11、外形尺寸:1000*700*1300mm
l 12、重量:75KG
设备成套性
序号 | 名 称 | 数量 |
1 | ED0305C型开关柜电源试验车主机 | 1台 |
2 | 测试线 | 1套 |
3 | AC220V电源线 | 1根 |
4 | 使用说明书 | 1份 |
5 | 出厂合格证 | 1份 |
6 | 检验报告 | 1份 |
7 | 保修卡 | 1份 |
8 | 质量反馈单 | 1份 |
