电缆交流耐压串联谐振装置常见故障及排除方法
发布时间:2019-02-25 点击量:

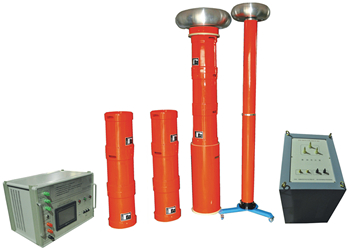

电缆交流耐压串联谐振装置采用了调节电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
对于装置的使用,很多客户最关心的问题就属装置使用时可能出现的故障及如何解决,下面我们着重详细介绍一下常见故障及排除方法:
1.风扇不能启动:
(1)急停、故障保护、失谐保护后,没有按“故障复位”。
(2)内部温度过高,功率元件热保护; 排除方法:关断仪器电源,将仪器静置 30 分钟左右,重新开启 电源,按仪器面板上的“复位”键,再启动仪器。
如果依然不能启动风扇,请和厂家联系,不可拆卸仪器!
2.自动调谐不能完成,找不到谐振点:
现象: 调谐曲线完全是一条直线,调谐完成后仪器提示没有谐振点。
原因: 回路接地不好,试验回路接线错误,装置某一仪器开路。
排除方法:
(1)检查接地装置可靠,接地连接线是否有断开点。
(2)检查励磁变压器的高低压线圈的通断(低压绕组阻值两组 A1X1 和 A2X2;高压绕组阻值每个输出端对高压尾)。
(3)检查每一只电抗器的通断 (每个绕组阻值) 。
(4)检查分压器的信号线的通断(高、低压电容量)。
(5)检查分压器的高低压电容臂的通断(1 孔对芯,2 孔对外壳 分别导通;1 孔对 2 孔断开)。
(6)装置自身升压时没有谐振点,还需要检查补偿电容器的通断。
如果所有部件正常,依然没有谐振点,请和厂家联系,不可拆卸 仪器!
3.不能升压到试验电压
现象:
(1)调谐曲线是一条直线,有较低的尖峰。
(2)试验时一次电压较高,高压却较低,甚至在没有升到试验电 压时,一次电压已经到达额定电压,回路自动降压。
原因:
(1)电抗器与试品电容量不匹配,没有准确找到谐振点。
(2)试品损耗较高,系统Q值太低。
(3)励磁变压器高压输出电压较低。
(4)高压连接线过长或没有采用高压放晕线。
排除方法:
(1)将补偿电容器并接入试验回路,加大回路电容量。
(2)尽可能将多只电抗器串联,提高回路电感量。
(3)提高励磁变压器的输出电压。
(4)干燥处理被试品,提高被试品的绝缘强度,减少回路的有功损耗。
(5)一般在设备较高电压输出时,采用高压放晕线,或将普通 高压输出线改为较短的连线,一般不超过5米。
如果全部处理完后,依然不能解决问题,请和厂家联系,不可拆卸仪器!
以上问题及解决方法是武汉鄂电电力试验设备有限公司经过多年收集客户使用反馈情况整理得出的,诺还有其他使用过程中遇到的问题无法解决,可以联系厂家鄂电电力咨询了解。
