互感器综合测试仪主要技术特征
发布时间:2019-02-20 点击量:
互感器综合测试仪是新一代革新型CT、PT测试仪器,相比传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪而言更为先进,最新研制的互感器综合测试仪无论在硬件还是软件方面都具有很大的提升,装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。
作为一款最新产品,该仪器优势特点非常明显,下面就一一例举:
1.功能全面,既满足各类 CT(如:保护类、计量类、TP 类)的励磁特性(即伏安特 性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类 PT 电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2.现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电 流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度 和提高了工作效率,方便现场开展互感器现场检定工作。
3.可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min, 能够进行 0.2S 级电流互感器的测量,变比测量范围为 1~40000。
4.基于先进的变频法测试 CT/PT 伏安特性曲线和 10%误差曲线,输出最大仅 180V 的交 流电压和 12Arms(36A 峰值)的交流电流,却能应对拐点高达 60KV 的 CT 测试。
5.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数 (FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT、PT 参数。
6.测试满足 GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207 等各类互感器标 准,并依照互感器类型和级别自动选择何种标准进行测试。
7.测试简单方便,一键完成 CT 直阻、励磁、变比和极性测试,而且除了负荷测试外, CT 其他各项测试都是采用同一种接线方式。
8.全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设 置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选 试验项目,显示对应的接线图。
9. 5.7 寸图形透反式 LCD,阳光下清晰可视。
10.采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
了解以上仪器的全部技术特征后可以看出该仪器的各项功能都有了很大的提升,对于如此优秀的一台装置,其生产厂家武汉鄂电电力试验设备有限公司是经过大量的市场调研、广泛听取用户意见、深入进行理论研究之后制造出来的,完全是从使用者角度出发,让使用者用起来更简单方便,同时确保使用安全,这也是鄂电电力一直以来坚守的产品理念。

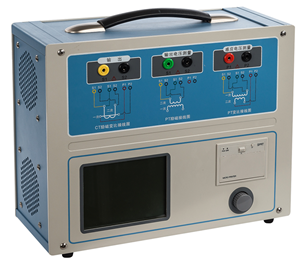

![互感器综合测试仪](/uploads/allimg/190220/1-1Z2201039202J.png)
1.功能全面,既满足各类 CT(如:保护类、计量类、TP 类)的励磁特性(即伏安特 性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类 PT 电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2.现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电 流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度 和提高了工作效率,方便现场开展互感器现场检定工作。
3.可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min, 能够进行 0.2S 级电流互感器的测量,变比测量范围为 1~40000。
4.基于先进的变频法测试 CT/PT 伏安特性曲线和 10%误差曲线,输出最大仅 180V 的交 流电压和 12Arms(36A 峰值)的交流电流,却能应对拐点高达 60KV 的 CT 测试。
5.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数 (FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT、PT 参数。
6.测试满足 GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207 等各类互感器标 准,并依照互感器类型和级别自动选择何种标准进行测试。
7.测试简单方便,一键完成 CT 直阻、励磁、变比和极性测试,而且除了负荷测试外, CT 其他各项测试都是采用同一种接线方式。
8.全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设 置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选 试验项目,显示对应的接线图。
9. 5.7 寸图形透反式 LCD,阳光下清晰可视。
10.采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
了解以上仪器的全部技术特征后可以看出该仪器的各项功能都有了很大的提升,对于如此优秀的一台装置,其生产厂家武汉鄂电电力试验设备有限公司是经过大量的市场调研、广泛听取用户意见、深入进行理论研究之后制造出来的,完全是从使用者角度出发,让使用者用起来更简单方便,同时确保使用安全,这也是鄂电电力一直以来坚守的产品理念。
