工频感应分压器的工作原理及操作说明
发布时间:2019-02-14 点击量:
工频感应分压器是一台可自定义电压值的装置,客户可以根据现场要求,通过开关切换,生成任意电压比例值,以达到试验目的,使用起来非常方便且人性化,是检测各种测量线路和测量装置的必备仪器。
工频感应分压器采用高准确度的双级电压比例方式进行设计,使用自耦工作方式,感应分压器的原理为多盘感应分压器由多只双级电压比例标准级联组合而成,前一级比例绕组的 1/10段通过双刀开关把某一段电压并联到下一级比例绕组两端,强迫下一盘为上一盘的 1/10 电压。由于有激磁绕组,所以下一盘对前盘的 分路影响极小,又消除了隔离误差,所以能获得较高准确度。
感应分压器主要有两种使用状态:可作为分压器使用或与标准电压互感器级联使用. 下面分别对这两种使用状态进行说明。
1.使用感应分压器校电压互感器(作分压器使用)
使用感应分压器校验电压互感器时,按上图连线,一般感应分压器相对被检电压互感 器准确度而言,标准的误差可以忽略不计,从电压互感器校验仪上可直接读出被检电压互 感器的示值。 (感应分压器效验误差值多为经过折算到一次的误差值,所以要精确求出被检互感器的误 差值时,需要将感应分压器所给误差示值进行折算后作为标准修正值进行修正。)
2.与标准电压互感器级联校被试电压互感器
以上为标准电压互感器与感分级联校验被试电压互感器接线图,如果标准电压互感器与被试电压互感器额定变比不同时,可以用标准电压互感器与感 应分压器级联,测出被检电压互感器的误差。
工频感应分压器是武汉鄂电电力试验设备有限公司发挥自身技术优势研发制造的高性价比装置,产品获得同行和客户的高度认可,鄂电电力多年来凭借优质的售后服务,在电力行业有着良好口碑,产品销往海内外,鄂电电力将不负众望,不断做好产品服务电力行业。

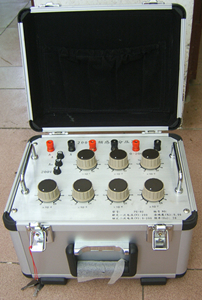

![工频感应分压器](/uploads/allimg/190214/1-1Z214094F53R.jpg)
