极速多台位互感器检定装置常见故障及及处理
发布时间:2019-02-13 点击量:
极速多台位互感器检定装置是为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置,相比以前的装置,该仪器性能更加强大稳定,在保持原技术特点的前提下,在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高,是现在电力行业主流设备。
本装置经过严格的测试,但现场实验可能出现一些问题。现在举例说明及其处理方法。
1.开机时先开校验仪的电源,这样可以使系统完全初始化。
2.校验仪处于主界面复位是有效的,它可使系统重新初始化,在测量界面按复位 键系统将退出测量界面,并同时调压器回零。该功能可避免测量互感器时发生意外。 若想取消测量请按退出键。
3.自动或全程测量时出现‘接线错误’、‘变比错误’、‘极性错误’的信息时,请 检查接线是否错误。若接线正常检查台体测量对象‘PT、CT’是否正确。全部正确时 再测试。
4.出现‘过流跳闸’的情况请检查是否台体外接线短路,若正确则选择较高的过 流跳闸值。实验室最好选择容量较大的空气开关(不小于63A),否则容易保护跳闸。 平常不要使用 50A 的过流跳闸值,此时对人身及设备有较大危险。
5.做实验时出现异常情况请尽快按台体复位键,使台体保护,然后再按亮‘红灯’, 此时台体的调压器会回零。
6.若做大变比的互感器实验,有可能出现台体升到最高也不能升到额定电流或电 压的 120%,此时请选择容量较大的升流器或升压器,尽可能减小一次电流、一次电压 的负荷。出现台体升到最高也不能升到额定的 120%时台体会自动回零,没有任何提示, 请用户注意。一般解决办法为,增加一次导线的直径减小一次阻抗。
7. 调压源最多输出 250V 左右的电压,电流一般不超过 40A。
8. 数据不能传输给计算机时请检查是否联机或串口设置是否正确。
9. 调压器打火:因长时间使用及调压器自身工艺问题,升压时可能会出现小的打 火,一般不影响测量;如火花较大,需用细砂纸打磨打火处,然后用酒精擦干净即可,特殊情况下可将调压器绕线之间的绝缘材料适当锉平,效果更好。
10. 调压器上有一个回零行程开关,长期使用有可能出问题,如校验台开机时出现 长时间的电机碰撞声,一般均是因为回零行程开关过于靠后或坏了,如坏了可更换一 个同型号的。在停电状态下可通过调节行程开关以簧片弯曲度来调节校验台的零位点。
11. 在做大电流试验时,计算机显示屏将出现晃动,这是因为受互感器磁场的干扰 不影响工作,不用担心。
对以上问题进行了解以后,使用者在使用时心里就更加有数,操作起来也就更加安全,当然以上可能出现的故障时武汉鄂电电力试验设备有限公司根据多年来客户使用反馈的情况总结得来的,要是在使用过程中遇到其他情况可以直接致电鄂电电力进行咨询。

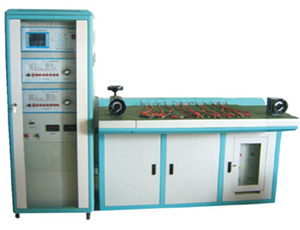

![极速多台位互感器检定装置](/uploads/allimg/190213/1-1Z213102044116.jpg)
